Danfoss FKS für FLBG - DSP-2-MINI 10 KW FBH, TWE, Wandhängend, TV 95 Grad C

Die Danfoss Fernwärmekompaktstation DSP2 Mini APP4 FBH TWE ist eine wandhängende Lösung, die speziell für Einfamilienhäuser konzipiert wurde. Sie ermöglicht die effiziente Kombination von Fußbodenheizung (FBH) und Trinkwarmwasserbereitung (TWE) und ist für eine maximale Vorlauftemperatur von 95 Grad Celsius ausgelegt. Mit einer Heizleistung von 10,0 kW und einer Trinkwasserleistung von 37,0 kW bietet sie eine zuverlässige Wärmeversorgung.

Wie ist die Danfoss Fernwärmekompaktstation aufgebaut?

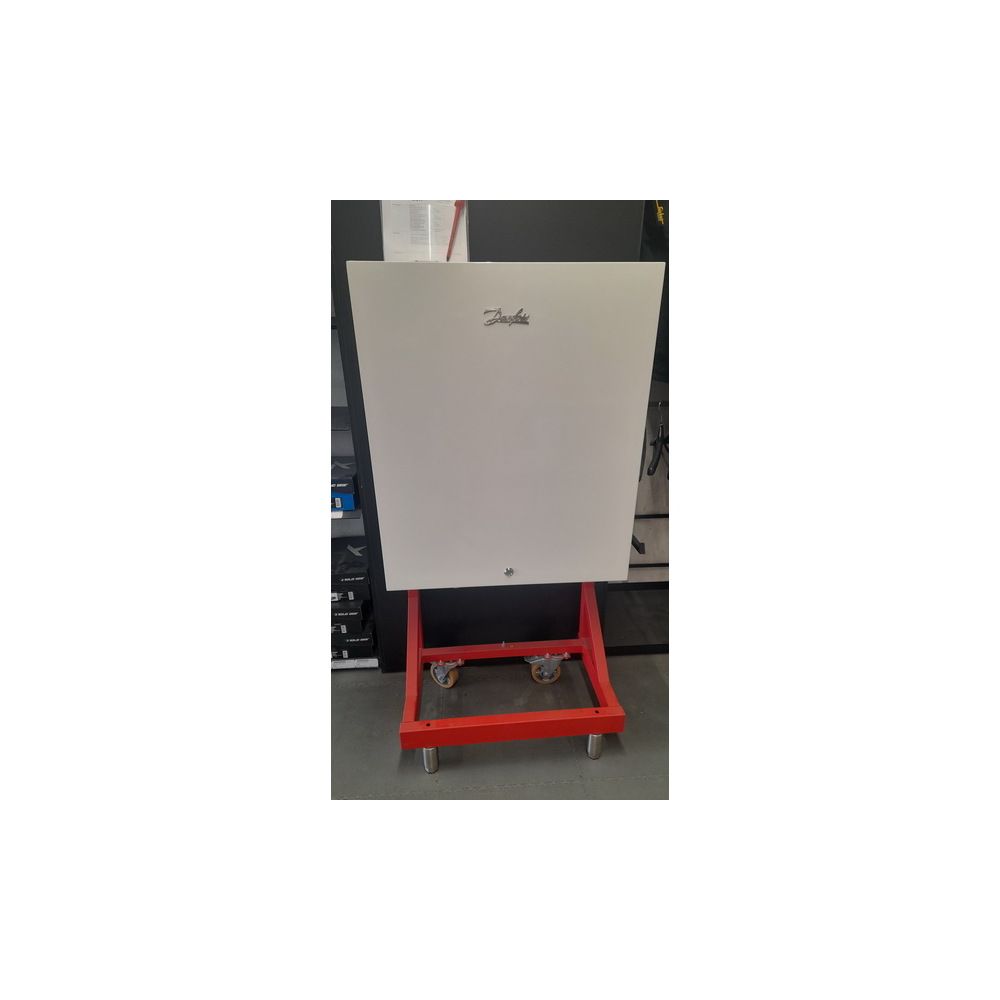

Die Kompaktstation ist in einem robusten Metallgehäuse mit Fronttür untergebracht. Der Primärteil ist mit PU-Weichschaumdämmung (50% gemäß ENEV 2013) versehen. Die Anbindung an das Fernwärmenetz und die Hausanlage erfolgt von links und unten. Eine hydraulische Regelung sorgt dafür, dass der Regler schnell schließt, was den Wärmeübertrager vor Kalk- und Bakterienbildung schützt.

Welche Komponenten sind auf der Primärseite integriert?

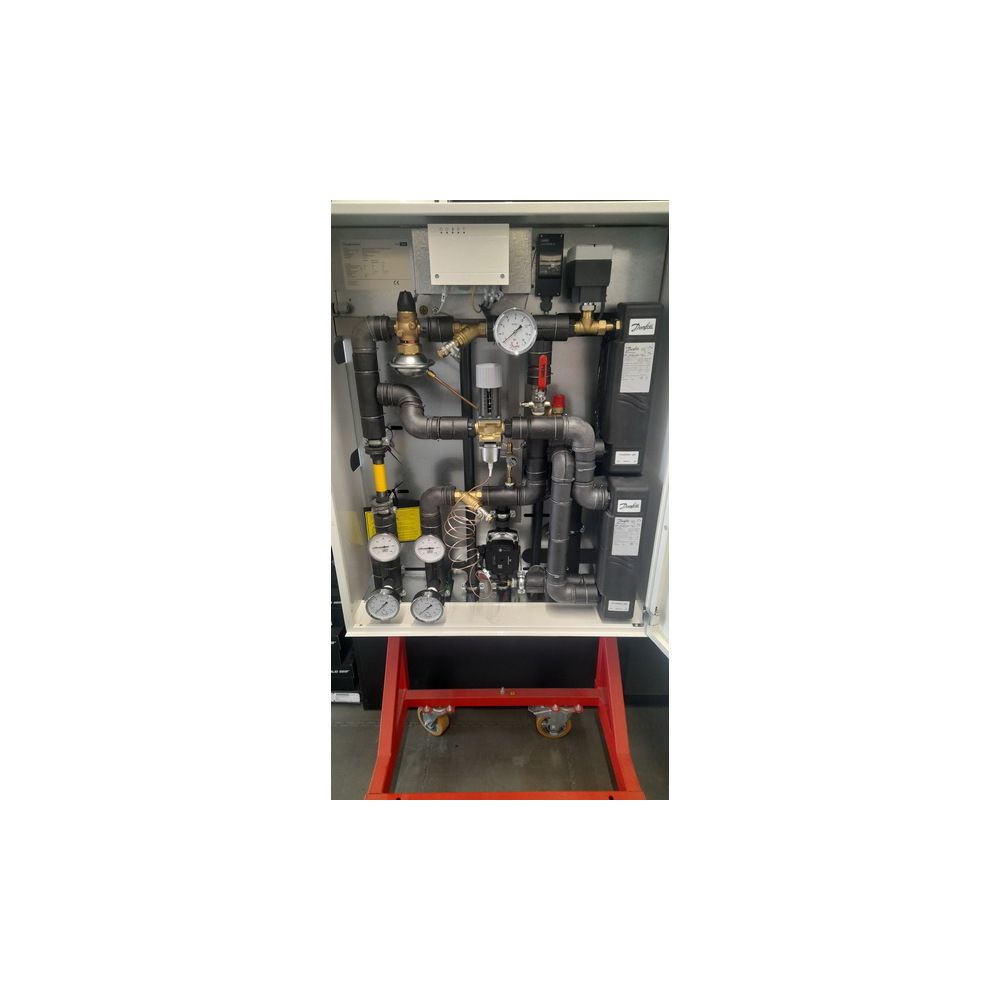

Auf der Primärseite sind zwei Absperrarmaturen mit Fühleraufnahme für den Wärmemengenzähler (WMZ) vorhanden. Ein Passstück für den WMZ (Rücklauf, 3/4" AG x 110mm) sowie ein Schmutzfänger im primären Vorlauf sind ebenfalls integriert. Die Station verfügt über einen Differenzdruckregler mit Volumenstrombegrenzung vom Typ AVPB-F (KVS=1,6), zwei Manometer mit Automatikabsperrung (NG80 16bar), einen Bypasskugelhahn und eine Entleerung.

Wie funktioniert der Heizkreis für die Fußbodenheizung?

Der Heizkreis für die Fußbodenheizung arbeitet mit indirekter Fahrweise, gemischt über einen Wärmeübertrager. Er umfasst zwei Absperrarmaturen (3/4"), ein Manometer mit Automatikabsperrung (NG80 16bar), ein Motordurchgangsventil vom Typ VM2 (DN15, KVS=0,63) und einen Stellantrieb vom Typ AMV13 (230V, mit Notstellfunktion). Ein Wärmeübertrager vom Typ XB06L-1-10, ein Vorlauffühler PT1000, ein Sicherheitstemperaturbegrenzer vom Typ JUMO STW AT20 20-80C, eine Pumpe vom Typ Grundfos UPM 3 Auto L 15-70 230V, 130mm sowie ein Schmutzfänger im Rücklauf sind ebenfalls Bestandteil dieses Kreises.

Welche Vorteile bietet die witterungsgeführte Regelung?

Die witterungsgeführte Vorlauftemperaturregelung der Raumheizung erfolgt mit gleitender Rücklauftemperaturbegrenzung für einen unabhängigen Heizkreis. Die Station ist intern komplett verdrahtet und beinhaltet einen elektronischen Regler vom Typ ECL Comfort 120. Dieser Regler bietet Funktionen wie Frostschutz, minimale und maximale Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, eine einstellbare Heizkennlinie und Parallelverschiebung, Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung sowie Sommer-/Winterzeitumschaltung. Der Elektroanschluss (230V) sowie die Montage und elektrische Verdrahtung des Außentemperaturfühlers sind bauseitig zu erbringen.

Wie erfolgt die Trinkwarmwasserbereitung?

Die Trinkwarmwasserbereitung erfolgt primärseitig im Durchflussprinzip mit einem Temperaturregler vom Typ AVTB (KVS=1,9). Das Trinkwasser wird über einen MicroPlate™ dichtungslosen Kompakt-Plattenwärmeübertrager erhitzt. Dieser ist aus Edelstahl gefertigt, mit Kupferlot unter Vakuum hartgelötet und beinhaltet eine Wärmedämmung. Die Temperatur wird mit einem durchflussgesteuerten Ventil AVTB-Regler thermostatisch geregelt. Der Wärmeübertrager ist vom Fabrikat Danfoss, Typ XB06H-1-30. Der Einbau einer Thermostatarmatur an der Dusche wird generell empfohlen.

Welche Materialien werden verwendet?

Die Rohre, Fittings und Ventile auf der Primärseite bestehen aus P235GH, CuSn5ZnPb (Rg5), Rotguss (Rg5) und vernickeltem Messing MS58. Auf der Heizungsseite kommen P235GH und EN-GJL-150 (GG15) zum Einsatz. Für die Trinkwarmwasserseite werden Edelstahltypen 1.4404, 1.4301 und CW617N verwendet. Der Wärmeübertrager besteht aus Edelstahl 1.4404 mit Kupferlot. Die Wärmedämmung des Wärmeübertragers erfolgt mit PU-Schaum (Wärmeleitfähigkeit 0,035 W/mK), die Verrohrung der Primärseite ist mit PU-Schaum (Wärmeleitfähigkeit kleiner als 0,025 W/mK) gedämmt.

Technische Daten

• Leistung Heizung: 10,0 kW
• Leistung Trinkwasser: 37,0 kW
• Max. Vorlauftemperatur: 95 °C
• Max. Betriebsdruck: 10 bar(g)
• Anschlussdimension: DN 20 / Rp 3/4"
• Volumenstrom Heizung: 0,86 m³/h
• Volumenstrom Trinkwasser: 0,80 m³/h
• Restförderhöhe: 55 kPa
• Abmessungen (B x H x T): 760 x 1000 x 335 mm
• Gewicht (inkl. Verpackung): max. 80 kg

Die Danfoss Fernwärmekompaktstation DSP2 Mini APP4 FBH TWE bietet eine effiziente und zuverlässige Lösung für die Wärmeversorgung in Einfamilienhäusern. Mit einer Heizleistung von 10,0 kW und einer Trinkwasserleistung von 37,0 kW, kombiniert mit einer präzisen witterungsgeführten Regelung und robusten Komponenten, stellt sie eine komfortable und energieeffiziente Wärme- und Warmwasserversorgung sicher.
