Beschreibung

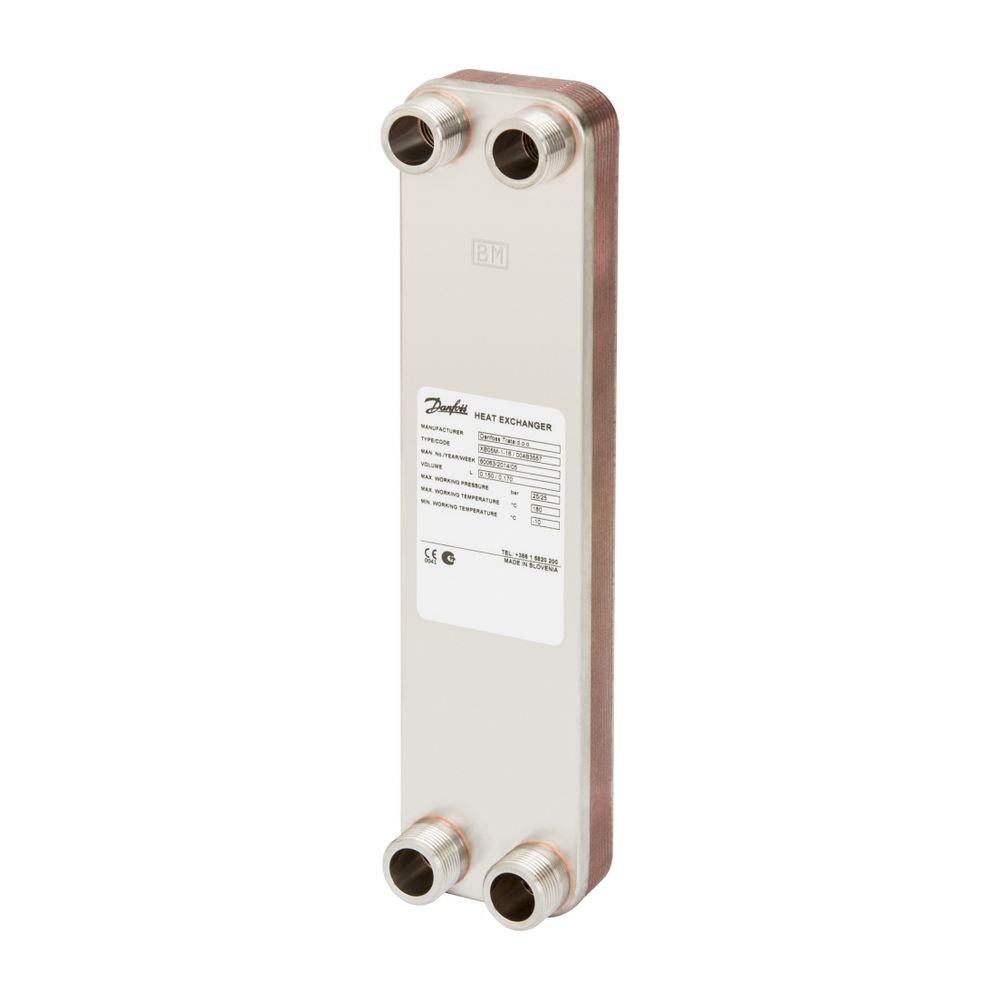

Danfoss Wärmeübertrager, XB05M-1 Kupfer, Plattenanzahl: 50, 25 bar
Der Danfoss Wärmeübertrager XB05M-1 ist ein kupfergelöteter Mikro-Plattenwärmeübertrager mit 50 Platten und einem maximalen Arbeitsdruck von 25 bar. Dieses Modell ist für Fernwärme-, Fernkälte- und Heizungsanwendungen konzipiert und konfiguriert. Durch seine einzigartige Plattenprägung überträgt der XB05M-1 Wärme effektiver als vorangegangene Modelle und trägt zu Energie- und Kosteneinsparungen bei.
Wie optimiert der Danfoss XB05M-1 die Wärmeübertragung?
Der Danfoss Mikro-Plattenwärmeübertrager XB05M-1 nutzt eine einzigartige Plattenprägung, die eine effektivere Wärmeübertragung als frühere Modelle ermöglicht. Diese innovative Technologie führt zu Energie- und Kosteneinsparungen, einer besseren Wärmeübertragung, einem geringeren Druckverlust und einem flexibleren Aufbau. Die vollversiegelte Bauweise und das Lotmaterial aus Kupfer tragen zudem zu einer längeren Lebensdauer bei.
Für welche Anwendungen ist der Wärmeübertrager XB05M-1 geeignet?
Der kupfergelötete Wärmeübertrager XB05M-1 ist speziell für den Einsatz in Fernwärme-, Fernkälte- und Heizungsanwendungen konzipiert. Er bietet einen flexiblen Aufbau und erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge für die Installation. Eine seitliche Anschlussmöglichkeit ist gegeben, was die Integration in bestehende Systeme erleichtert. Die Zulassung gemäß der Druckgeräte-Richtlinie (PED) unterstreicht die Eignung für anspruchsvolle Umgebungen.
Welche technischen Merkmale zeichnen den XB05M-1 aus?
Der Danfoss Wärmeübertrager XB05M-1 verfügt über 50 Platten und ist für einen maximalen Arbeitsdruck von 25 bar ausgelegt. Die maximale Vorlauftemperatur beträgt 180. Die primären und sekundären Anschlüsse sind als Außengewinde mit einem Nenndurchmesser von 3/4 Zoll (20) ausgeführt. Der Mittenabstand der Anschlüsse beträgt 278. Der Werkstoff ist rostfreier Stahl, das Lotmaterial ist Kupfer. Das Gerät ist für Dämmschalen geeignet, wird jedoch ohne Dämmschale geliefert.
Technische Daten
- Anzahl der Platten: 50
- Max. Arbeitsdruck: 25 bar
- Max. Vorlauftemperatur: 180
- Bauhöhe: 800
- Baulänge: 76
- Bautiefe: 76
- Mittenabstand Anschlüsse: 278
- Nenndurchmesser primär: 3/4 Zoll (20)
- Werkstoff: rostfreier Stahl
- Werkstoff Lotmaterial: Kupfer
Der Danfoss Wärmeübertrager XB05M-1 bietet eine zuverlässige und energieeffiziente Lösung für die Wärmeübertragung in anspruchsvollen Umgebungen. Seine robuste, kupfergelötete Konstruktion mit 50 Platten und einem maximalen Arbeitsdruck von 25 bar stellt eine hohe Leistungsfähigkeit und Langlebigkeit sicher. Die optimierte Plattenprägung sorgt für eine effektive Wärmeübertragung und trägt zur Reduzierung von Betriebs- und Energiekosten bei.
Technische Daten
| Hersteller-Warengruppe | Wärmeübetrager |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 004B3563 |
| Hersteller | Danfoss |
| Anzahl der Platten | 50 |
| Artikelnummer | DANFOSS-004B3563 |
| Ausführung | gelötet |
| Bauhöhe | 800 |
| Baulänge | 76 |
| Bautiefe | 76 |
| EAN-13 | 5702425103438 |
| Geeignet für Dämmschale | ja |
| Gewicht | 2,64 kg |
| Max Arbeitsdruck | 25 |
| Max Druckdifferenz bei 20 °C | 25 |
| Max Vorlauftemperatur | 180 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 278 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Nenndurchmesser sekundär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | ja |
| Sekundärer Anschluss | Außengewinde |
| Volumenstrom Primär | 150 |
| Volumenstrom Sekundär | 150 |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | ja |
| WEEE-Nr. | 66490570 |
Downloads
Danfoss GmbH
Carl-Legien-Straße 8
63073 Offenbach/Main
Deutschland
63073 Offenbach/Main
Deutschland
Danfoss Heizungszubehör
Danfoss ist ein renommiertes Unternehmen in der Kälte- und Wärmetechnik, das eine breite Palette an Produkten für Heizung, Klima und Heizkörper anbietet. Die Marke kann auf eine lange Geschichte in der Herstellung von Expansionsventilen zurückblicken und hat sich im Laufe der Jahre auf die Entwicklung und Fertigung von Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik spezialisiert. Auf dem deutschen Markt ist das Unternehmen vor allem für seine Heizkörperventile und weiteres Heizkörperzubehör wie Thermostatköpfe oder -ventile bekannt.
Mit zuverlässigem Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik hat sich der dänische Traditionshersteller einen Namen auf der ganzen Welt gemacht. Sie möchten ein neues Heizungssystem installieren oder ein vorhandenes System modernisieren? Danfoss bietet eine breite Palette an universellen Lösungen, die Ihnen helfen, Energie und Geld zu sparen. Ob Komponenten für Fernwärme, Brennerkomponenten oder thermostatische Heizkörperventile – auf dem Marktplatz heizung-billiger.de finden Sie bestimmt die passende energiesparende Danfoss-Heizlösung!
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
