Beschreibung

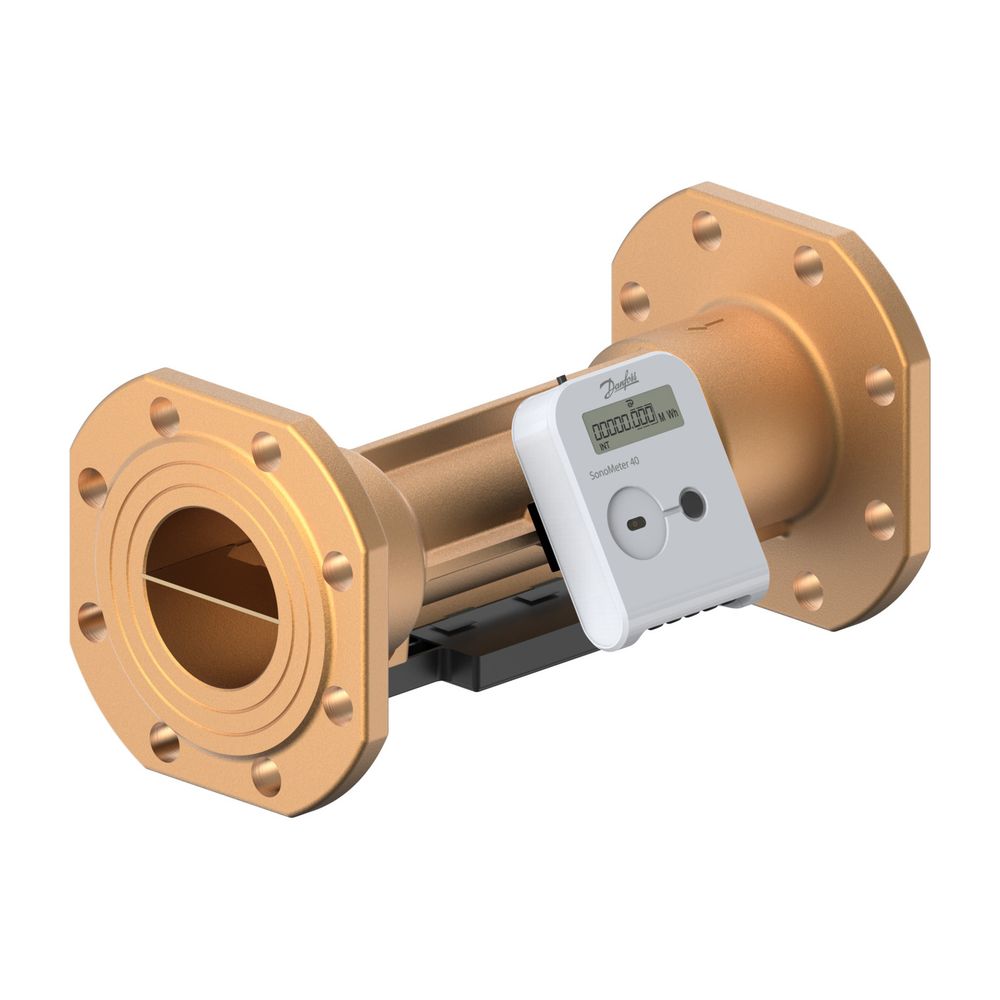

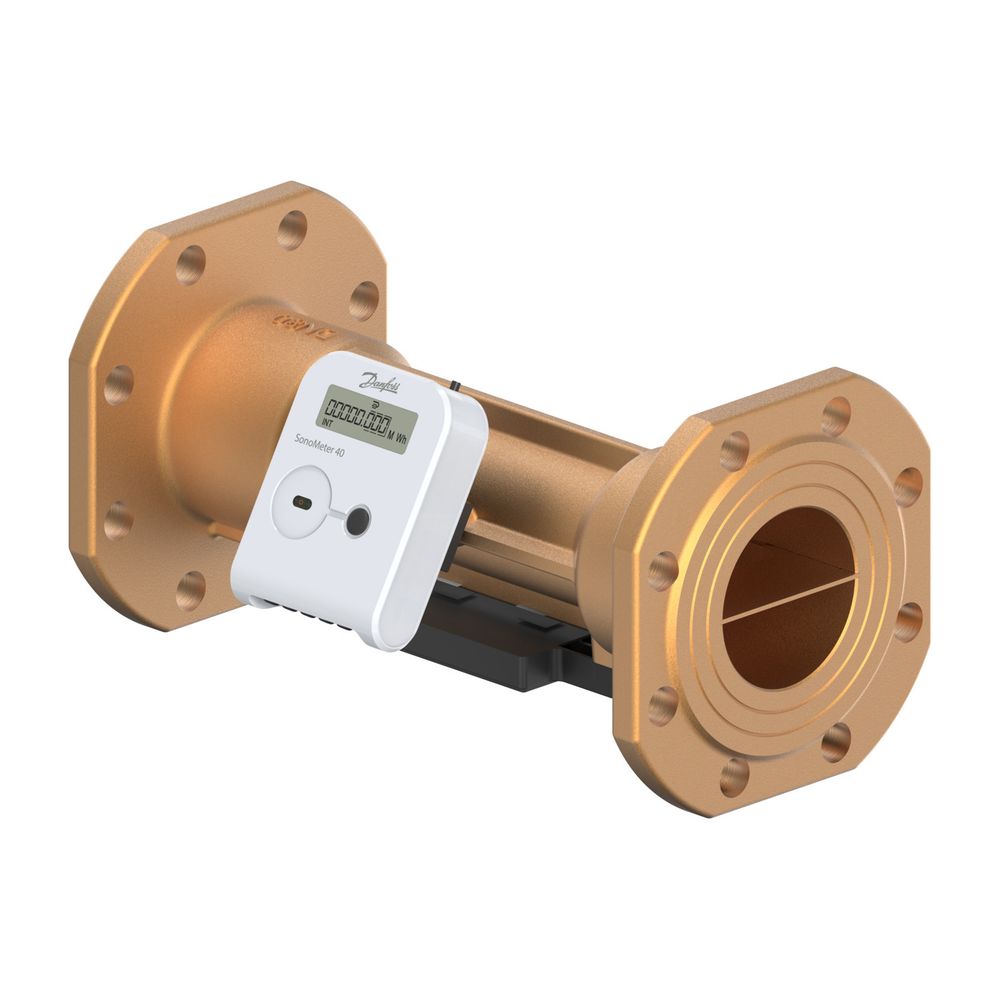

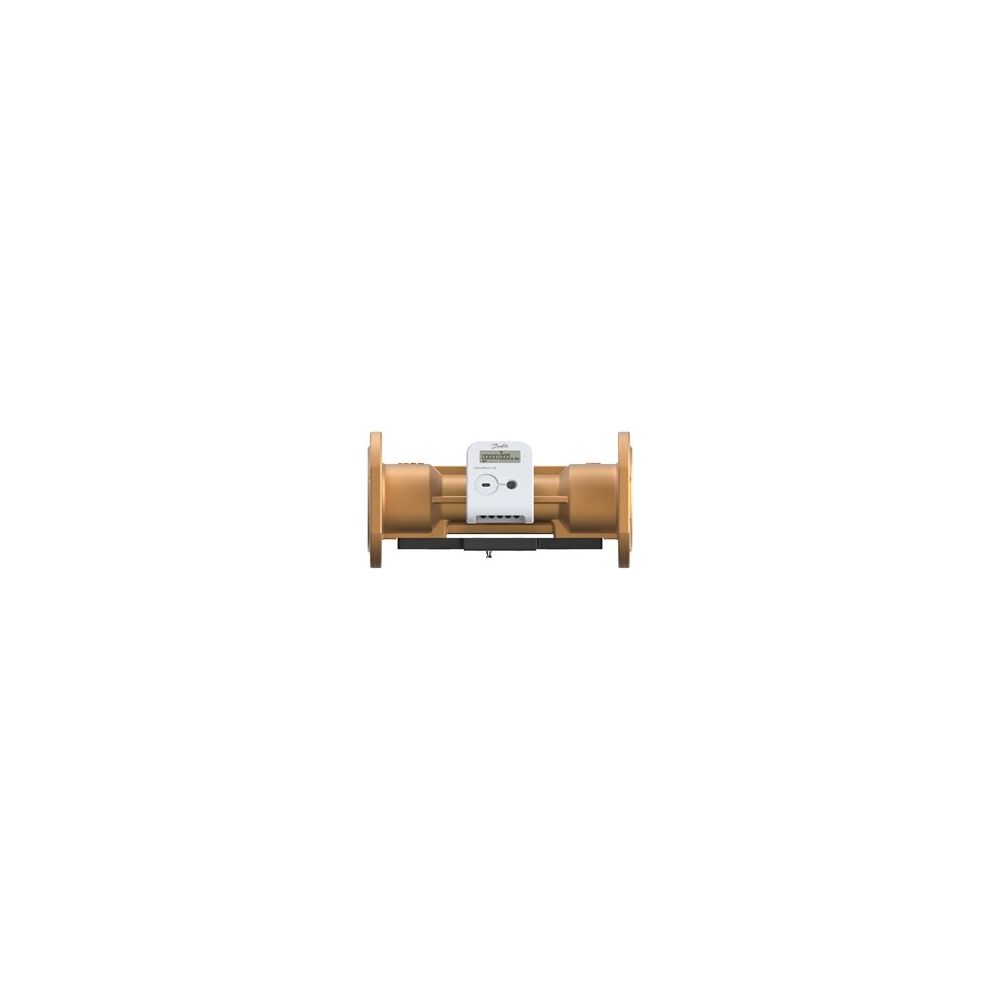

Danfoss Wärmezähler SonoMeter 40 QP60 DN 100 RL PN 25 Batt Mbus Pu IP65 MWh
Der Danfoss Wärmezähler SonoMeter 40 QP60 DN 100 RL PN 25 ist ein kompakter Ultraschall-Energiezähler, der für die präzise Messung des Energieverbrauchs in Heiz- und Kühlanwendungen konzipiert wurde. Dieses Modell mit Flanschanschluss DN 100 und einem Nenndruck von PN 25 ist für die Installation im Rücklauf vorgesehen. Mit seiner Schutzart IP65 für das Rechenwerk und der Eignung für die automatische Fernablesung (AMR) ermöglicht der SonoMeter 40 eine zuverlässige Erfassung von Energieverbräuchen.
Wie funktioniert der SonoMeter 40?
Der SonoMeter 40 von Danfoss ist ein kompakter Ultraschall-Energiezähler, der den Energieverbrauch durch die Kombination eines Ultraschall-Durchflusssensors, zweier Pt500-Temperaturfühler und eines Rechenwerks präzise erfasst. Das integrierte Rechenwerk führt die Temperaturmessung sowie die Durchfluss- und Energieberechnung durch. Eine MID-Zulassung bestätigt die Eignung als Ultraschall-Energiezähler mit einem Dynamikbereich von 1:100 (qi:qp) in Klasse 2, wobei optional ein Dynamikbereich von 1:250 in Klasse 2 verfügbar ist. Der Zähler zeichnet sich durch geringen Druckverlust und Schmutzunempfindlichkeit aus.
Welche Installationsmöglichkeiten bietet der Wärmezähler?
Das Gehäuse des Danfoss SonoMeter 40 ist mit Flanschanschlüssen für DN 100 ausgestattet. Die Installation ist flexibel in Vor- oder Rücklaufleitungen sowie in senkrechter oder waagerechter Position möglich. Für Nenndurchmesser von DN 65 bis DN 100 sind Beruhigungsstrecken von 5 × DN am Eintritt und 3 × DN am Austritt des Durchflusssensors erforderlich, um eine optimale Messgenauigkeit sicherzustellen.
Welche Kommunikationsoptionen stehen zur Verfügung?
Der Wärmezähler ist für die Zähler-Fernablesung (AMR) konzipiert und bietet eine Dreifachkommunikation mit integriertem M-Bus und wMBus Onboard. Ein zusätzlicher Steckplatz ermöglicht die Erweiterung um weitere Kommunikationsmodule. Die Fernablesung kann über M-Bus, drahtloses OMS 868 MHz, RS-485 Modbus, BACnet, LoRa-WAN, Impulsausgang oder eine optische Schnittstelle erfolgen. Zwei Impulseingänge oder -ausgänge sind standardmäßig integriert.
Welche technischen Spezifikationen sind relevant?
Der Danfoss SonoMeter 40 ist mit einem Nennvolumenstrom von qp 60 m³/h erhältlich. Der allgemeine Temperaturbereich des Geräts liegt zwischen 0 und 180 °C, während der Volumensensor für einen Bereich von 5 bis 130 °C ausgelegt ist und die maximale Mediumtemperatur im Dauerbetrieb 130 °C beträgt. Der Nenndruck liegt bei PN 25 bar. Das Rechenwerk verfügt über die Schutzart IP65, der Durchflusssensor über IP68. Eine Batterielebensdauer von mindestens 15+1 Jahren sichert einen langfristigen Betrieb. Die Umgebungstemperatur für den Betrieb liegt zwischen 5 und 55 °C.
Technische Daten
- Nennvolumenstrom qp: 60 m³/h
- Nenndurchmesser: DN 100
- Anschluss: Flansch
- Nenndruck: PN 25 bar
- Temperaturbereich (Gerät): 0–180 °C
- Max. Mediumtemperatur (Dauerbetrieb): 130 °C
- Schutzart Rechenwerk: IP65
- Schutzart Durchflusssensor: IP68
- Batterielebensdauer: mindestens 15+1 Jahre
- Dynamikbereich (qi:qp): 1:100
Der Danfoss Wärmezähler SonoMeter 40 QP60 DN 100 RL PN 25 bietet eine präzise und zuverlässige Lösung zur Energieverbrauchsmessung in Heiz- und Kühlanwendungen. Mit seiner Ultraschalltechnologie, der MID-Zulassung und vielfältigen Kommunikationsoptionen, einschließlich M-Bus, stellt er eine effiziente und genaue Abrechnung sicher. Die robuste Bauweise mit IP65 Schutzart für das Rechenwerk und die lange Batterielebensdauer von mindestens 15+1 Jahren unterstreichen die Langlebigkeit und Wartungsfreundlichkeit dieses Wärmezählers.
Technische Daten
| Hersteller-Warengruppe | Wärmemengenzähler |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Artikelnummer | 187F2024 |
| Hersteller | Danfoss |
| Anschluss | Flansch |
| Artikelnummer | DANFOSS-187F2024 |
| EAN-13 | 5702424605544 |
| Gewicht | 22,52 kg |
| Max Mediumtemperatur (Dauerbetrieb) | 130 |
| Nenndurchmesser | DN 100 |
| Schutzart (IP) | IP65 |
| Umgebungstemperatur | 5 - 55 |
| WEEE-Nr. | 66490570 |
Downloads
Danfoss GmbH
Carl-Legien-Straße 8
63073 Offenbach/Main
Deutschland
63073 Offenbach/Main
Deutschland
Danfoss Heizungszubehör
Danfoss ist ein renommiertes Unternehmen in der Kälte- und Wärmetechnik, das eine breite Palette an Produkten für Heizung, Klima und Heizkörper anbietet. Die Marke kann auf eine lange Geschichte in der Herstellung von Expansionsventilen zurückblicken und hat sich im Laufe der Jahre auf die Entwicklung und Fertigung von Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik spezialisiert. Auf dem deutschen Markt ist das Unternehmen vor allem für seine Heizkörperventile und weiteres Heizkörperzubehör wie Thermostatköpfe oder -ventile bekannt.
Mit zuverlässigem Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik hat sich der dänische Traditionshersteller einen Namen auf der ganzen Welt gemacht. Sie möchten ein neues Heizungssystem installieren oder ein vorhandenes System modernisieren? Danfoss bietet eine breite Palette an universellen Lösungen, die Ihnen helfen, Energie und Geld zu sparen. Ob Komponenten für Fernwärme, Brennerkomponenten oder thermostatische Heizkörperventile – auf dem Marktplatz heizung-billiger.de finden Sie bestimmt die passende energiesparende Danfoss-Heizlösung!
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
