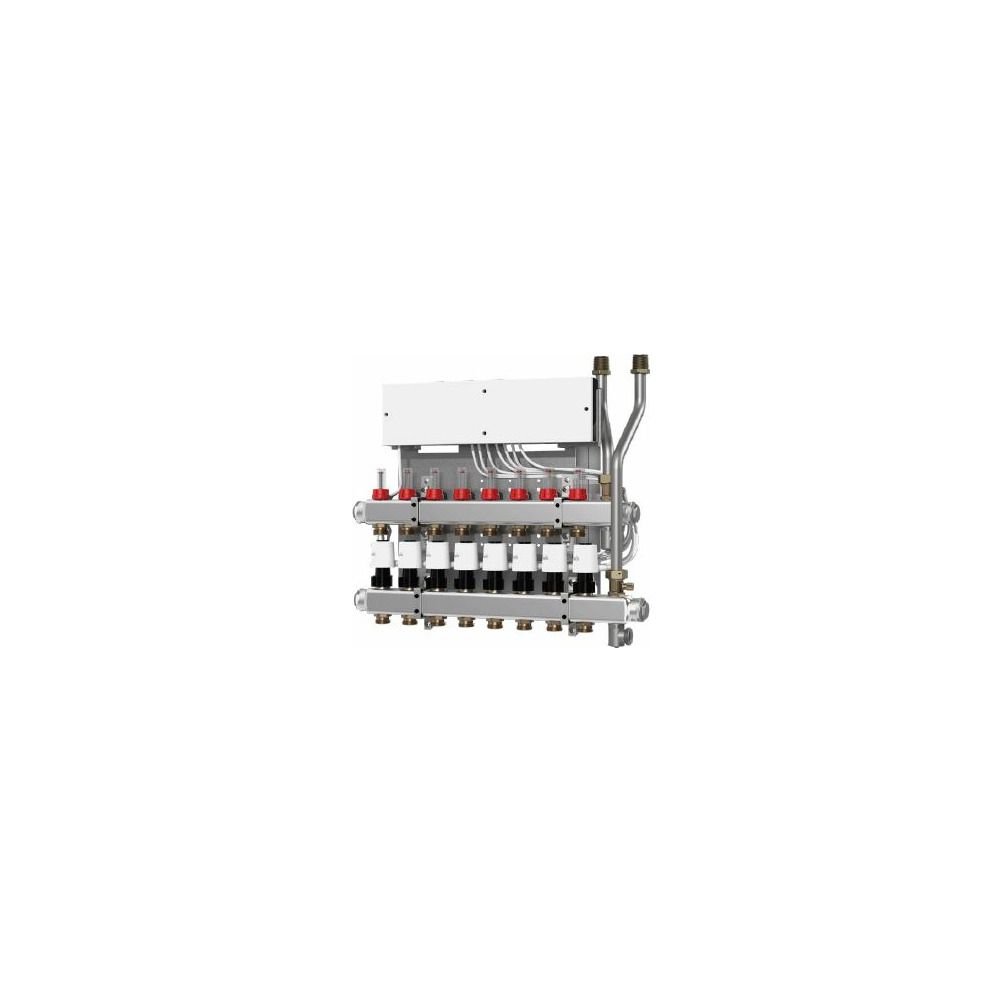

Danfoss Heizkreisverteiler Typ SGC 2 Heizkreisen und Icon Hauptregler 230V

Der Danfoss Heizkreisverteiler Typ SGC mit 2 Heizkreisen und Icon Hauptregler 230V ist ein vorgefertigtes Edelstahl-Verteilersystem für Fußbodenheizungen. Dieses Plug & Play-System ist speziell für Warmwasser-Fußbodenheizungen konzipiert und ermöglicht eine effiziente und präzise Regelung der Wärmeverteilung. Es eignet sich ideal für die separate Installation oder die Integration mit Danfoss Wohnungsstationen und zeichnet sich durch minimalen Platzbedarf sowie reduzierte Installationszeit aus.

Wie ist das Danfoss Verteilersystem aufgebaut?

Das langlebige Edelstahl-Verteilersystem besteht aus einem Vorlaufverteiler und einem Rücklaufsammler. Jeder Heizkreis am Vorlaufverteiler ist mit einer Durchflussanzeige ausgestattet. Der Rücklaufsammler verfügt über voreinstellbare Danfoss-Ventile, die den hydraulischen Abgleich der Anlage unterstützen. Der Heizkreisverteiler ist zudem mit einem manuellen Entlüftungsventil und einem Spülventil versehen. Die Montage erfolgt auf einer speziellen Rückenplatte, die eine einfache Installation in einem Danfoss-Unterputzkasten oder direkt an der Wand ermöglicht. Hinter dieser Rückenplatte verlaufen die Versorgungsleitungen für die Wohnung oder die Wohnungsstation.

Welche Regelungstechnik ist integriert?

Die Ventile des Verteilers werden elektronisch über thermische Stellantriebe des Typs TWA-A NC 230V geregelt, welche bereits auf den Ventileinsätzen montiert und verdrahtet sind. Die Verdrahtungsklemmleiste und der Danfoss Hauptregler Icon 230 V sind für den Einsatz in Warmwasser-Fußbodenheizungssystemen mit 230-V Raumthermostaten und Stellantrieben bestimmt. Der Hauptregler Icon 230 V kann bis zu 14 thermische Stellantriebe und bis zu 8 Raumthermostate verbinden. Er verfügt über einen 230-V-Spannungsausgang für eine Umwälzpumpe und einen potentialfreien Relais-Kontakt zur Steuerung eines Kessels. Sobald ein oder mehrere Thermostate Wärmebedarf anmelden, werden Umwälzpumpe und Relais aktiviert. Die Anschlussrohre zur Verbindung mit den Kugelhähnen der Wohnungsstation sind ebenfalls vormontiert.

Welche Vorteile bietet der Danfoss Heizkreisverteiler und wo wird er eingesetzt?

Dieses vorgefertigte System minimiert das Risiko von Installationsfehlern und reduziert die Installationszeit durch seine vormontierte Bauweise. Es ermöglicht eine korrekte Wärmeverteilung auch bei teilweiser Last. Der Heizkreisverteiler ist für den Einsatz in Fußbodenheizungen mit Warmwasser geeignet und kann auch in Fernwärmeanlagen verwendet werden. Eine Eignung für Kühlanwendungen ist nicht gegeben. Die kompakte Bauweise und die Plug & Play-Konstruktion erleichtern die Integration in verschiedene Heizsysteme und Wohnsituationen.

Technische Daten

• Anzahl Heizkreise: 2
• Bauhöhe: 170 mm
• Baulänge: 500 mm
• Bautiefe: 150 mm
• Druckstufe (PN): 6
• Anschlussnennweite: G 3/4 AG
• Spannung Hauptregler: 230 V
• Max. Stellantriebe Hauptregler: 14
• Max. Raumthermostate Hauptregler: 8
• Geeignet für: Heizung, Fernwärme
• Geeignet für Kühlen: Nein
• Ausgang für Umwälzpumpe: Ja
• Material: Edelstahl

Der Danfoss Heizkreisverteiler Typ SGC mit zwei Heizkreisen und dem Icon Hauptregler 230V stellt eine effiziente und zuverlässige Lösung für die präzise Regelung von Fußbodenheizungen dar. Das langlebige Edelstahl-System mit seiner Plug & Play-Konstruktion und der intelligenten Steuerung durch den Icon Hauptregler, der bis zu 14 Stellantriebe und 8 Raumthermostate verwalten kann, sorgt für eine optimale Wärmeverteilung und einen sicheren hydraulischen Abgleich der Anlage. Mit einer Druckstufe von PN 6 und einer Anschlussnennweite von G 3/4 AG ist dieses System eine robuste Wahl für moderne Heizungsinstallationen.
