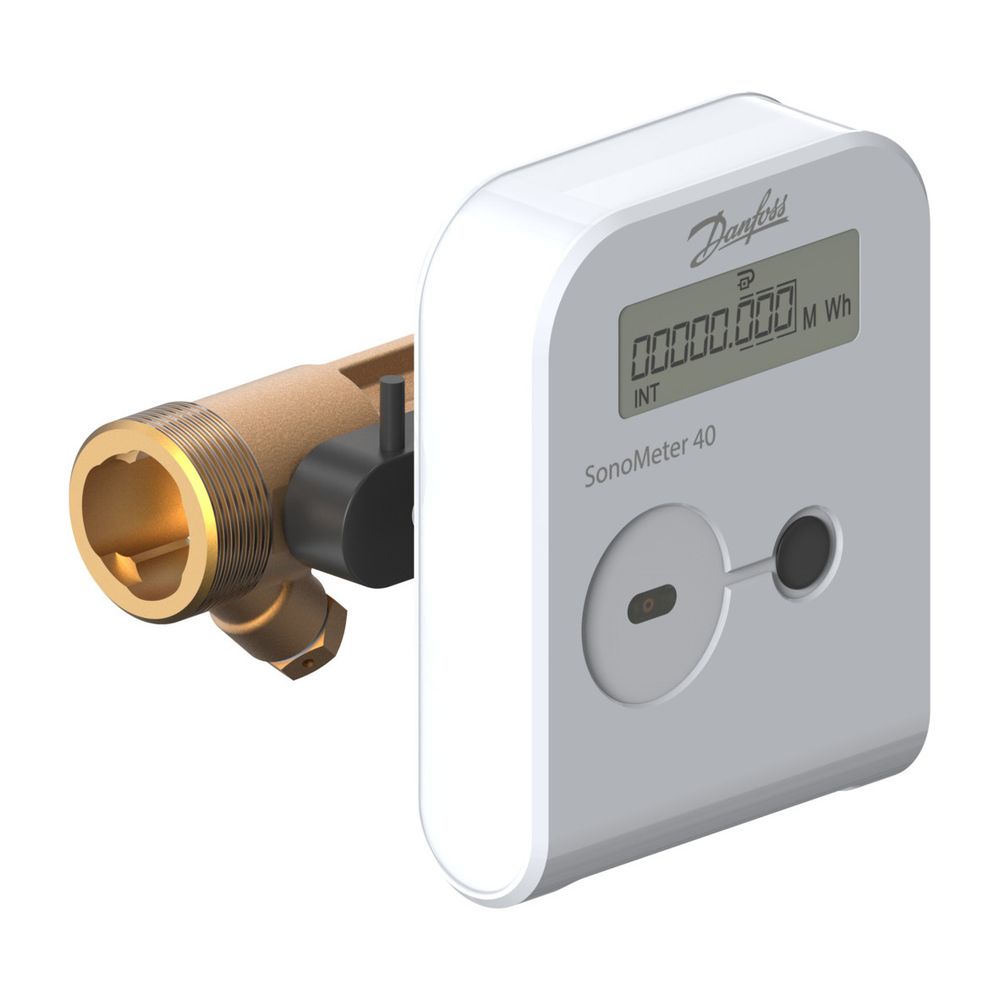

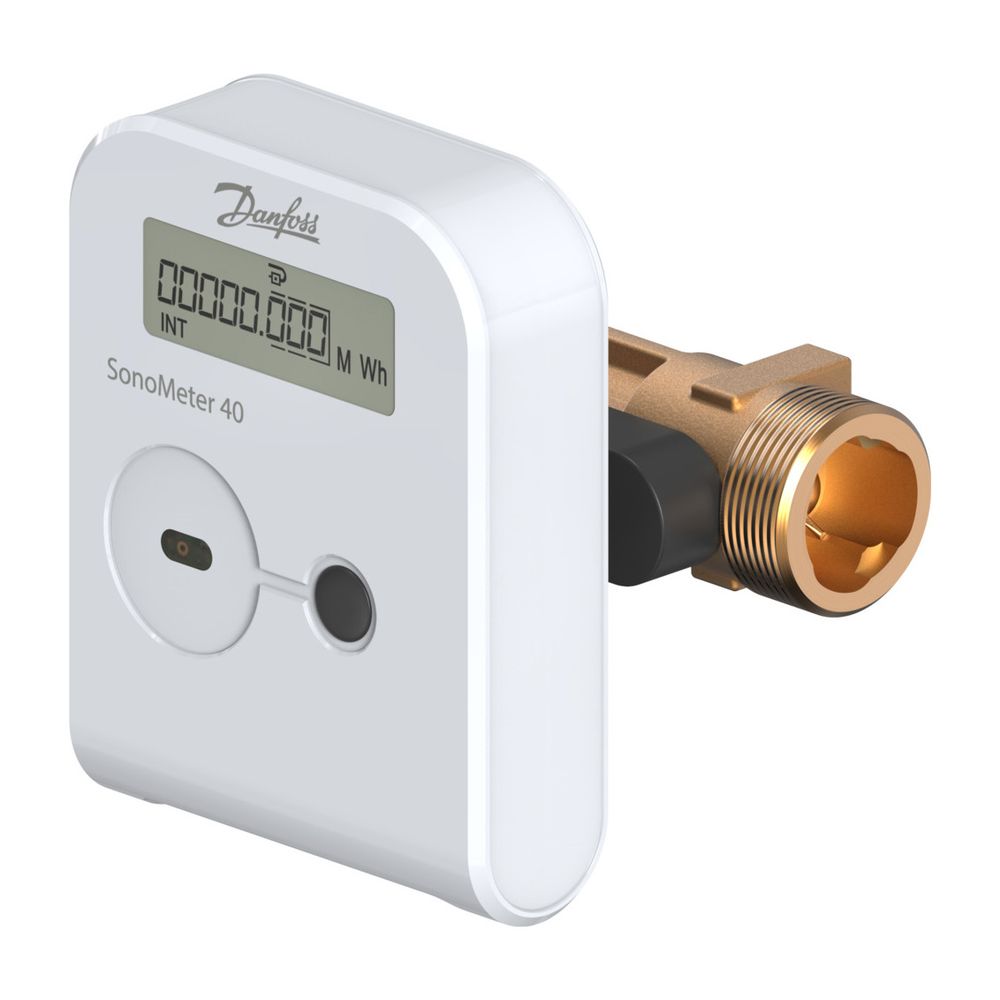

Danfoss Wärmezähler SonoMeter 40 QP2,5 DN 20 RL PN 25 Batt Mbus Pu IP65 kWh

Der Danfoss Wärmezähler SonoMeter 40 QP2,5 DN 20 RL PN 25 ist ein kompakter Ultraschall-Energiezähler, der für die präzise Messung des Energieverbrauchs in Heiz- und Kühlanwendungen entwickelt wurde. Dieses Modell mit einem Nennvolumenstrom von qp 2,5 m³/h und einem Nenndurchmesser von DN 20 ist für die Installation im Rücklauf vorgesehen. Er bietet eine zuverlässige Lösung für die Zähler-Fernablesung und ist mit einem integrierten M-Bus sowie weiteren Kommunikationsmöglichkeiten ausgestattet. Mit seiner robusten Bauweise und der Schutzart IP65 für das Rechenwerk eignet sich der SonoMeter 40 ideal für den Einsatz in verschiedenen Umgebungen.

Wie misst der SonoMeter 40 den Energieverbrauch?

Der Danfoss SonoMeter 40 ermittelt den Energieverbrauch durch die Kombination eines Ultraschall-Durchflusssensors, zweier Pt500-Temperaturfühler und eines integrierten Rechenwerks. Das Rechenwerk ist für die Temperaturmessung, Durchfluss- und Energieberechnung zuständig. Diese Bauweise ermöglicht eine genaue Erfassung der Verbrauchsdaten für die Abrechnung von Heiz- und Kühlanwendungen. Der Volumensensor ist für einen Temperaturbereich von 5 bis 130 °C ausgelegt.

Welche Kommunikationsmöglichkeiten bietet der Wärmezähler?

Der SonoMeter 40 ist für die Zähler-Fernablesung (AMR) ausgelegt und verfügt über eine Dreifachkommunikation. Er ist mit M-Bus und wMBus Onboard ausgestattet. Zusätzlich steht ein Steckplatz für ein weiteres Kommunikationsmodul zur Verfügung. Die Fernablesung kann über M-Bus, drahtloses OMS 868 MHz, RS-485 Modbus, BACnet, LoRa-WAN, Impulsausgang oder eine optische Schnittstelle erfolgen. Zwei integrierte Impulseingänge oder -ausgänge sind ebenfalls vorhanden und können optional mit vorinstalliertem Kabel geliefert werden.

Welche Installationsoptionen und Schutzarten sind verfügbar?

Die Installation des Danfoss SonoMeter 40 ist flexibel gestaltet. Das Gerät kann sowohl in der Vorlauf- als auch in der Rücklaufleitung montiert werden, wobei dieses spezifische Modell für den Rücklauf ausgelegt ist. Eine senkrechte oder waagerechte Montage ist möglich. Für Nenndurchmesser von DN 15 bis DN 50 sind keine Beruhigungsstrecken vor oder nach dem Durchflusssensor erforderlich, was die Installation vereinfacht. Für DN 65 bis DN 100 sind Beruhigungsstrecken von 5 × DN am Eintritt und 3 × DN am Austritt des Durchflusssensors erforderlich. Das Rechenwerk ist in Schutzart IP65 ausgeführt, während der Durchflusssensor die Schutzart IP68 besitzt. Der Durchflusssensor ist zudem schmutzunempfindlich und weist einen geringen Druckverlust auf.

Wie langlebig ist der SonoMeter 40?

Die integrierte Batterie des SonoMeter 40 hat eine Lebensdauer von mindestens 15+1 Jahren. Der Ultraschall-Durchflusssensor ist schmutzunempfindlich und verursacht einen geringen Druckverlust, was den Betrieb effizient und zuverlässig macht. Der Wärmezähler verfügt über eine MID-Zulassung für Ultraschall-Energiezähler mit einem Dynamikbereich von 1:100 (qi:qp) in Klasse 2; optional ist ein Dynamikbereich von 1:250 in Klasse 2 erhältlich.

Technische Daten

• Nennvolumenstrom (qp): 2,5 m³/h
• Nenndurchmesser: DN 20
• Anschluss: Außengewinde G1B
• Nenndruck: PN 25 bar
• Mediumtemperatur (Volumensensor): 5 - 130 °C
• Umgebungstemperatur: 5 - 55 °C
• Schutzart Rechenwerk: IP65
• Schutzart Durchflusssensor: IP68
• Batterielebensdauer: mindestens 15+1 Jahre
• Dynamikbereich (qi:qp): 1:100 in Klasse 2

Der Danfoss Wärmezähler SonoMeter 40 QP2,5 DN 20 RL PN 25 bietet eine präzise und langlebige Lösung zur Erfassung von Wärme- und Kältemengen. Mit seinem Nennvolumenstrom von qp 2,5 m³/h, dem Nenndurchmesser DN 20 und der Schutzart IP65 für das Rechenwerk ist er für anspruchsvolle Anwendungen geeignet. Die vielfältigen Kommunikationsoptionen und die lange Batterielebensdauer von mindestens 15+1 Jahren stellen eine effiziente und wartungsarme Betriebsweise sicher.
