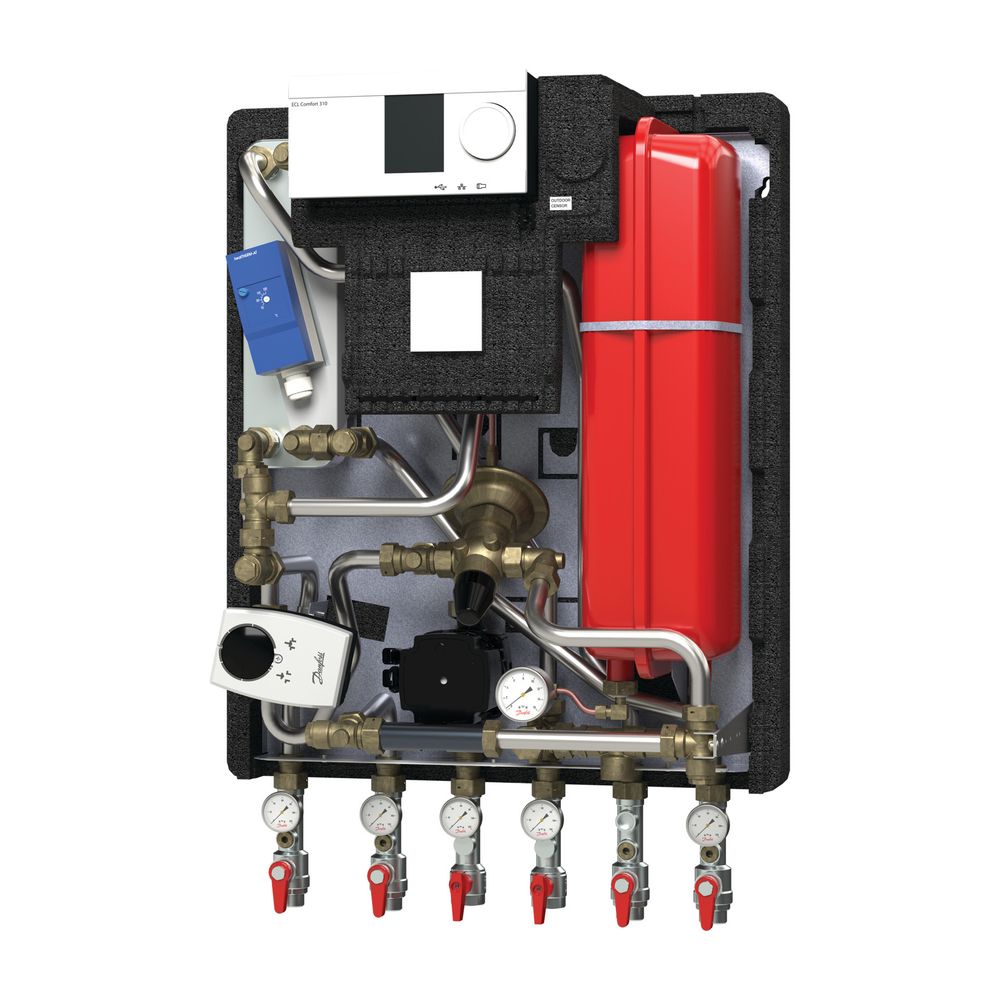

Danfoss Hausstation VXe Solo HWP, 2 Heizkreis (HE) 30kW, ECL310/A230, STW

Die Danfoss Hausstation VXe Solo HWP ist eine kompakte Fernwärme-Hausstation mit einer Leistung von 30 kW. Sie ist für die Wandmontage konzipiert und bietet einen indirekten Heizkreis sowie einen primärseitigen Anschluss für die Trinkwassererwärmung. Die Station eignet sich ideal für Einfamilienhäuser, Zweifamilienhäuser und andere Gebäude im beschriebenen Leistungsbereich und ist mit einer vollisolierten EPP-Wärmedämmhaube ausgestattet, die niedrige Wärmeverluste sicherstellt.

Wie ist die Danfoss Hausstation VXe Solo HWP aufgebaut?

Die Fernwärme-Hausstation von Danfoss ist in kompakter Bauweise für die Wandmontage ausgeführt. Sie verfügt über einen indirekten Heizkreis mit hydraulischer Netztrennung und einen primärseitigen Anschluss für die Trinkwassererwärmung. Alle Rohre sind aus Edelstahl gefertigt und mit flachdichtenden Verschraubungen versehen. Die Station ist auf einer verzinkten Grundplatte montiert und elektrisch verdrahtet. Anschlüsse an das Fernwärmenetz und die Hausanlage sind von unten möglich. Eine vollständige Wärmedämmung mit einer Grundplatte und Abdeckhaube aus Polypropylen-Schaum (EPP) sorgt für sehr niedrige Wärmeverluste.

Welche Regelungstechnik kommt zum Einsatz?

Die Hausstation ist mit einer witterungsgeführten Vorlauftemperaturregelung ausgestattet, die eine gleitende Rücklauftemperaturbegrenzung für den Heizkreis ermöglicht. Die konstante Temperaturregelung des Trinkwassererwärmungs-Kreises erfolgt über ein On/Off-Stellventil für Speicherwassererwärmer. Der elektronische Regler Danfoss ECL Comfort 310 mit der Applikation A337 ist das Zentralgerät für diese Funktionen. Er bietet ein beleuchtetes grafisches Display und ist für direkt oder indirekt angeschlossene Nah- und Fernwärmeanlagen geeignet. Funktionen wie Frostschutz, min.- und max. Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, einstellbare Heizkennlinie und Parallelverschiebung sind integriert.

Welche Vorteile bietet der Wärmeübertrager?

Ein dichtungsloser Plattenwärmetauscher aus Edelstahl, der mit Kupfer unter Vakuum verlötet ist, bildet eine kompakte Einheit. Die Micro Plate™ Wärmeübertragertechnologie zeichnet sich durch eine besondere Plattenstruktur aus, die eine effektivere Wärmeübertragung, geringere Druckverluste und eine längere Lebensdauer ermöglicht. Die Ausführung ist korrosionsbeständig und verfügt über starkwandige, flachdichtende Gewindeanschlüsse.

Welche Konnektivitätsoptionen sind verfügbar?

Der Regler ECL Comfort 310 kann über einen Datenbus RS485 (intern) mit Fernbedienungseinheiten oder Zusatzmodulen verbunden werden. Eine Anbindung an die cloud-basierte SCADA-Software-Anwendung LeanHeat Monitor ist für Fernüberwachung, Fernbedienung, Alarmierung und Optimierung aller Regler und Wärmezähler im gesamten Fernwärmenetz möglich. Die Erfassung sämtlicher Prozessdaten der Station ermöglicht eine ganzheitliche Betriebsüberwachung. Zudem sind Schnittstellen wie USB, Mod-Bus, M-Bus und TCP/IP für Vernetzung, Datenfernauslesung und Fernwartung vorhanden.

Welche Komponenten sind auf Primär- und Sekundärseite verbaut?

Auf der Primärseite sind zwei Absperrarmaturen (G 3/4", AG) mit Temperatur- und Druckentnahme, zwei Thermometer, ein Schmutzfänger und ein Passstück für Wärmemengenzähler (G 3/4" x110mm) integriert. Ein Durchgangsventil mit elektrischem Stellantrieb und Sicherheitsfunktion sowie ein Differenzdruckregler mit fester Voreinstellung sind ebenfalls vorhanden. Für die Trinkwassererwärmung (primärseitig) sind zwei Absperrarmaturen (G 3/4", AG) mit Temperatur- und Druckentnahme sowie ein Thermometer im Rücklauf vorgesehen. Die Sekundärseite umfasst ein Membran-Sicherheitsventil (3.0 bar), ein Membran-Ausdehnungsgefäß (12 Liter), ein Manometer und eine Entlüftung. Der Heizkreis 1 (statische Heizung) ist mit zwei Absperrarmaturen (Rp 3/4"), zwei Thermometern, einem Schmutzfänger im Rücklauf, einer drehzahlgeregelten Hocheffizienz-Umwälzpumpe (Grundfos UPM3 Auto L15-70) und einem Sicherheitstemperaturwächter (STW) ausgestattet.

Technische Daten

• Leistung: 30 kW
• Max. Volumenstrom primär: 0,88 m3/h
• Max. Volumenstrom sekundär: 1,04 m3/h
• Nenndruck primärseitig: PN 16
• Nenndruck sekundärseitig HE: PN 6
• Max. Differenzdruck FW-Netz: 4 bar
• Max. Vorlauftemperatur FW-Netz: 120 °C
• Elektrischer Anschluss: 230V AC
• Abmessungen (H/B/T): 785/550/315 mm
• Gewicht: 55 kg

Die Danfoss Hausstation VXe Solo HWP mit 30 kW Leistung bietet eine zuverlässige und energieeffiziente Lösung für die Fernwärmeversorgung von Gebäuden. Durch die kompakte Bauweise, die umfassende Isolierung und die präzise witterungsgeführte Regelung mit dem ECL Comfort 310 Regler wird ein hoher Komfort bei gleichzeitig optimiertem Energieverbrauch sichergestellt. Die fortschrittliche Micro Plate™ Wärmeübertragertechnologie und die vielfältigen Konnektivitätsoptionen unterstreichen die moderne Ausstattung dieser Hausstation.

Lieferumfang

• 1x Danfoss Hausstation VXe Solo HWP
• 1x Außentemperaturfühler Pt1000 (Danfoss Typ: ESMT)
• 2x Anlegetemperaturfühler Pt1000 (Danfoss Typ: ESMC)
