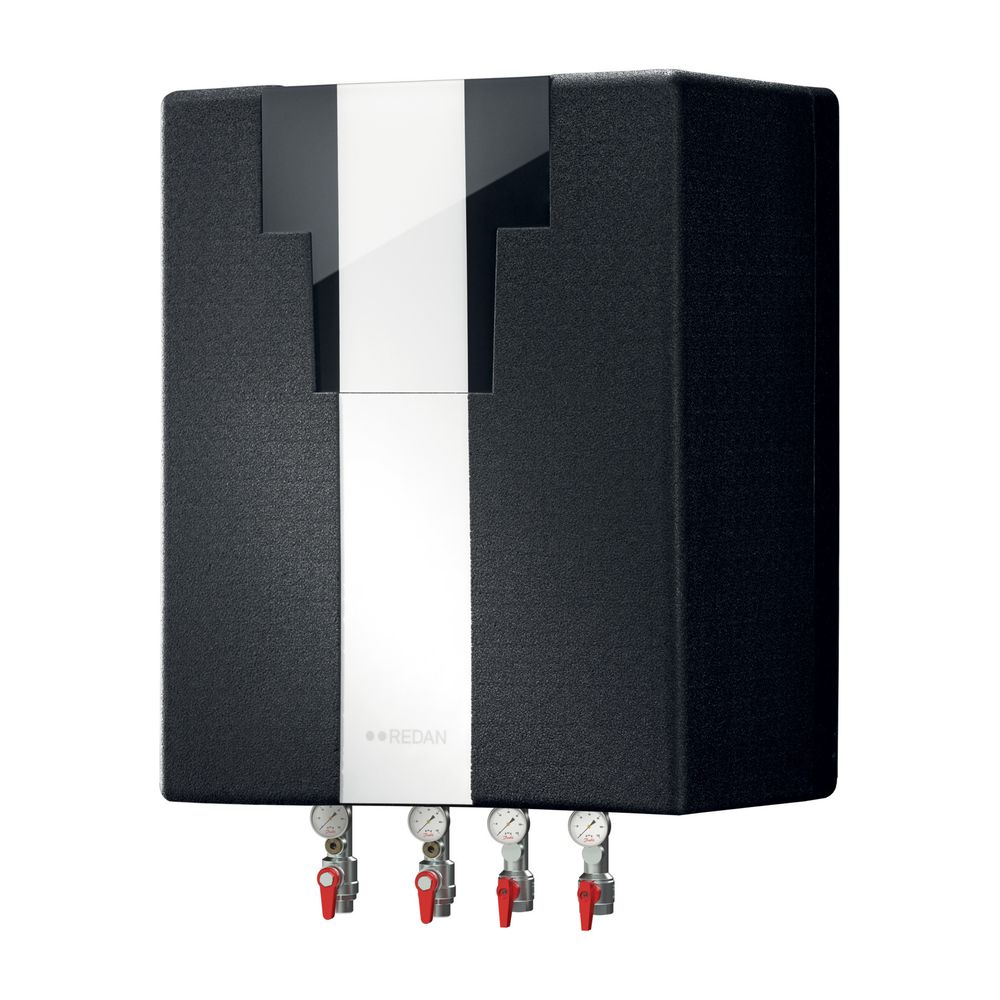

Danfoss Hausstation VXe Solo H, 1, STW Heizkreis (HE) 20kW, ECL310/A230, STW

Die Danfoss Hausstation VXe Solo H ist eine kompakte Fernwärme-Hausstation für einen Heizkreis, die sich ideal für Einfamilien- und Zweifamilienhäuser sowie andere Gebäude im beschriebenen Leistungsbereich eignet. Mit einer Leistung von 20 kW und dem elektronischen Regler ECL Comfort 310 mit Applikationsschlüssel A237 ermöglicht diese vollisolierte Station eine effiziente und zuverlässige Wärmeversorgung mit umfassenden Überwachungs- und Regelungsfunktionen. Die indirekte Bauweise mit hydraulischer Netztrennung sorgt für eine sichere Integration in das Heizsystem.

Welche Vorteile bietet die kompakte Bauweise?

Die Danfoss Hausstation VXe Solo H ist in kompakter Bauweise für die Wandmontage konzipiert. Alle Rohre sind aus Edelstahl gefertigt und mit flachdichtenden Verschraubungen versehen. Die Station ist entsprechend DIN 4747 auf einer verzinkten Grundplatte montiert und elektrisch verdrahtet. Anschlüsse an das Fernwärmenetz und die Hausanlage sind von unten möglich. Eine vollständige Wärmedämmung mit einer Grundplatte und Abdeckhaube aus Polypropylen-Schaum (EPP) sorgt für sehr niedrige Wärmeverluste.

Wie funktioniert die intelligente Regelung und Überwachung?

Der elektronische Regler Danfoss ECL Comfort 310 mit Applikationsschlüssel A237 ist das Herzstück der Station. Er bietet eine witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit beleuchtetem grafischem Display und gleitender Rücklauftemperaturbegrenzung. Funktionen wie Frostschutz, min./max. Vorlauftemperatur-Begrenzung, Sommerausschaltung, Nachtabsenkung und eine einstellbare Heizkennlinie sind integriert. Die Station ermöglicht eine ganzheitliche Betriebsüberwachung des Fernwärmesystems über einen digitalen Zwilling und bietet ein Alarmmanagement mit spezifischen Informations-, Warn- und Alarmmeldungen. Eine Anbindung an die cloud-basierte SCADA-Software LeanHeat Monitor für Fernüberwachung und Optimierung ist möglich.

Welche Anschlüsse und Schnittstellen sind vorhanden?

Die Danfoss Hausstation VXe Solo H verfügt über vielseitige Anschlussmöglichkeiten. Dazu gehören sechs Fühlereingänge Pt1000 und vier frei konfigurierbare Eingänge (0-10V oder Pt1000). Für die Steuerung sind drei Triac-Ausgänge für Stellantriebe und sechs Relaisausgänge für Umwälzpumpen vorhanden. Die Kommunikation wird durch eine USB-Serviceschnittstelle, eine Mod-Bus-Schnittstelle, eine M-Bus-Schnittstelle und eine TCP/IP-Schnittstelle für den Internetzugriff und die Fernwartung sichergestellt.

Welche Komponenten sind auf der Primär- und Sekundärseite verbaut?

Auf der Primärseite sind zwei Absperrarmaturen (G 3/4 ", AG) mit Temperatur- und Druckentnahme, zwei Thermometer und ein Schmutzfänger integriert. Ein Passstück für Wärmemengenzähler (G 3/4 " x110mm) mit Fühleraufnahme ist ebenfalls vorhanden. Ein Volumenstromregler mit Stellventil und elektrischem Stellantrieb von Danfoss dient als Kombiventil. Die Sekundärseite umfasst ein Membran-Sicherheitsventil (3.0 bar), ein Membran-Ausdehnungsgefäß (12 Liter), ein Manometer und eine Entlüftung.

Wie ist der Heizkreis ausgestattet?

Der Heizkreis 1 für die statische Heizung ist mit zwei Absperrarmaturen (Rp 3/4 "), zwei Thermometern und einem Schmutzfänger im Rücklauf ausgestattet. Eine drehzahlgeregelte Hocheffizienz-Umwälzpumpe vom Typ Grundfos UPM3 Auto L15-70 ist integriert. Ein Sicherheitstemperaturwächter (STW) ist ebenfalls vorhanden, um die Betriebssicherheit sicherzustellen.

Welche Wärmetauschertechnologie wird eingesetzt?

Die Hausstation ist mit einem dichtungslosen Plattenwärmetauscher von Danfoss (Typ: XB06H-1-26) ausgestattet. Dieser ist aus Edelstahl gefertigt und mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet. Die Micro PlateTM Wärmeübertragertechnologie mit ihrer einzigartigen Plattenstruktur ermöglicht eine effektivere Wärmeübertragung, geringere Druckverluste und eine längere Lebensdauer. Die Ausführung ist korrosionsbeständig und verfügt über starkwandige, flachdichtende Gewindeanschlüsse. Die Berechnung und Werkstoffe entsprechen den AD-Merkblättern, gefertigt nach DIN ISO 9001.

Technische Daten

• Leistung: 20 kW
• Max. Volumenstrom Primär: 0,59 m³/h
• Max. Volumenstrom Sekundär: 0,69 m³/h
• Druckverlust ohne Wärmemengenzähler: 37 kPa
• Nenndruck Primärseite: PN 16
• Nenndruck Sekundärseite HE: PN 6
• Max. Vorlauftemperatur FW-Netz: 120 °C
• Elektrischer Anschluss: 230V AC
• Abmessungen (H/B/T): 785/550/315 mm
• Gewicht: 55 kg

Die Danfoss Hausstation VXe Solo H mit 20 kW Leistung und dem Regler ECL Comfort 310 bietet eine fortschrittliche Lösung für die Fernwärmeversorgung in Ein- und Zweifamilienhäusern. Ihre kompakte, vollisolierte Bauweise, kombiniert mit der Micro PlateTM Wärmeübertragertechnologie und umfassenden digitalen Überwachungsfunktionen, stellt eine effiziente und sichere Wärmeversorgung sicher. Die integrierte Hocheffizienz-Umwälzpumpe und die witterungsgeführte Regelung tragen zur Energieeffizienz und zum Komfort bei.

Lieferumfang

• 1x Danfoss Hausstation VXe Solo H
• 1x Außentemperaturfühler Pt1000 (Danfoss Typ: ESMT)
• 2x Anlegetemperaturfühler Pt 1000 (Danfoss Typ: ESMC)
