Danfoss Hausstation VXe Solo H, 1 Heizkreis (HE) 20kW, ECL310/A230

Die Danfoss Hausstation VXe Solo H ist eine kompakte und vollisolierte Fernwärme-Hausstation für einen Heizkreis. Mit einer Leistung von 20 kW und dem Regler ECL Comfort 310/A237 ist sie für die Wandmontage in Ein- und Zweifamilienhäusern sowie ähnlichen Gebäuden konzipiert. Die Station ermöglicht eine witterungsgeführte Vorlauftemperaturregelung mit gleitender Rücklauftemperaturbegrenzung.

Wie ist die Danfoss Hausstation VXe Solo H aufgebaut?

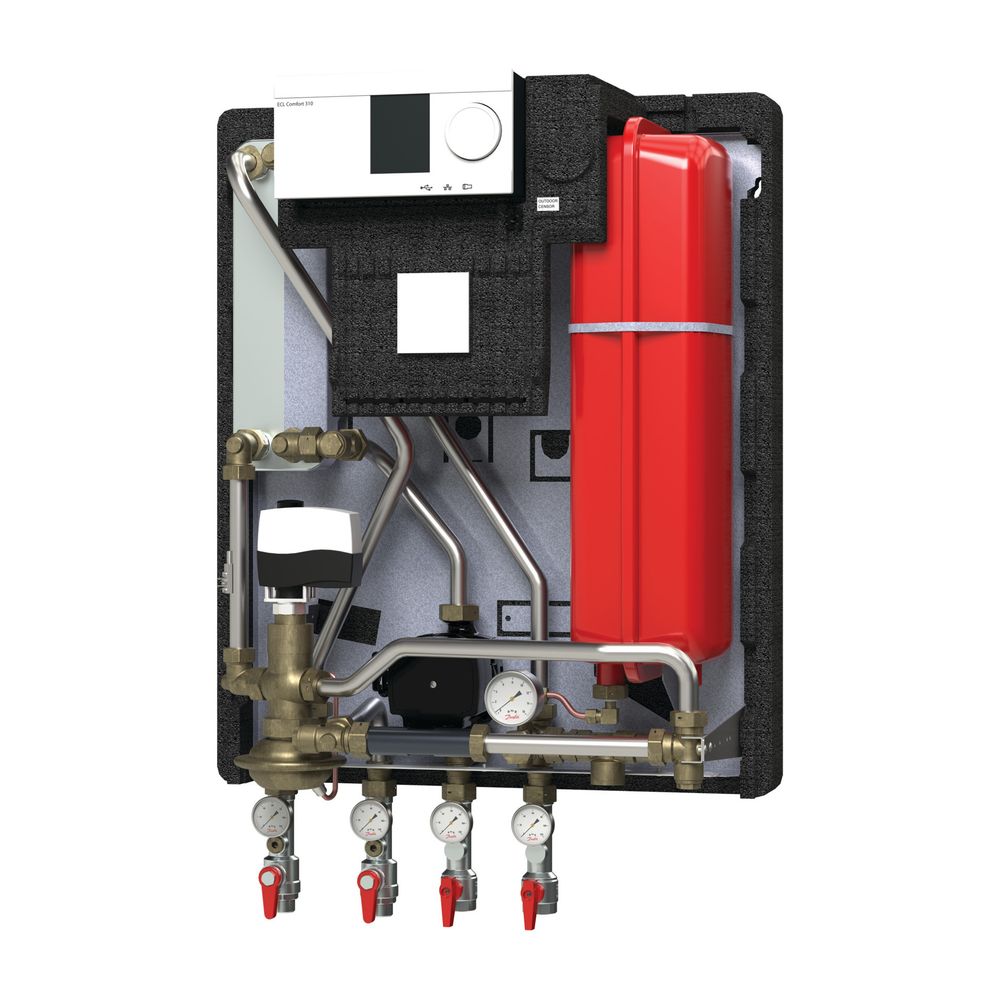

Die Hausstation VXe Solo H ist eine indirekte Hausstation, die eine hydraulische Netztrennung für einen Heizkreis bietet. Sie ist komplett auf einer verzinkten Grundplatte montiert und elektrisch verdrahtet. Alle Rohre bestehen aus Edelstahl mit flachdichtenden Verschraubungen. Die Station ist vollisoliert mit einer EPP-Wärmedämmhaube und einer Grundplatte aus Polypropylen-Schaum, was zu sehr niedrigen Wärmeverlusten beiträgt. Anschlüsse an das Fernwärmenetz und die Hausanlage sind von unten möglich.

Welche Regelungsfunktionen bietet der ECL Comfort 310?

Der elektronische Regler Danfoss ECL Comfort 310/A237 ist ein Zentralgerät zur witterungsgeführten Vorlauftemperaturregelung. Er verfügt über ein beleuchtetes grafisches Display und ist für Nah- und Fernwärmeanlagen, Kessel- oder Lüftungsanlagen geeignet. Die Softwarevorgabe erfolgt über intelligente Applikationsschlüssel. Zu den Funktionen gehören gleitende Rücklauftemperaturbegrenzung für die Raumheizung, Frostschutzfunktion, min.- und max. Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, einstellbare Heizkennlinie und Parallelverschiebung, Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung sowie Sommer-/Winterzeitumschaltung.

Welche Konnektivitätsoptionen stehen zur Verfügung?

Die Hausstation ist mit einem Datenbus RS485 für Fernbedienungseinheiten oder Zusatzmodule ausgestattet und kann als Master oder Slave in einer Master-Slave-Folgeregelung eingesetzt werden. Eine Anbindung an die cloud-basierte SCADA-Software-Anwendung LeanHeat Monitor ist möglich. Dies erlaubt die Fernüberwachung, Fernbedienung, Alarmierung und Optimierung aller Regler und Wärmezähler im gesamten Fernwärmenetz. Die Erfassung sämtlicher Prozessdaten ermöglicht eine ganzheitliche Betriebsüberwachung des Fernwärmesystems, inklusive Versorgungstemperaturen und Rücklauftemperaturen über den digitalen Zwilling. Das Alarmmanagement bietet spezifisch generierte Informations-, Warn- und Alarmmeldungen sowie eine Auflistung aktueller und historischer Meldungen.

Welche technischen Schnittstellen sind integriert?

Der Regler verfügt über sechs Pt1000 Fühlereingänge und vier frei konfigurierbare Eingänge für 0-10V oder Pt1000. Ein Impulseingang, drei Triac-Ausgänge für Stellantriebe und sechs Relaisausgänge für Umwälzpumpen sind vorhanden. Für die Kommunikation und Wartung sind eine USB-Serviceschnittstelle, eine Mod-Bus-Schnittstelle für Vernetzung und Datenfernauslesung, eine M-Bus-Schnittstelle sowie eine TCP/IP-Schnittstelle für den Zugriff über das Internet und Fernwartung integriert.

Welche Komponenten sind auf der Primär- und Sekundärseite verbaut?

Auf der Primärseite sind zwei Absperrarmaturen (G 3/4", AG) mit Temperatur- und Druckentnahme, zwei Thermometer, ein Schmutzfänger und ein Passstück für Wärmemengenzähler (G 3/4" x110mm im Rücklauf) mit Fühleraufnahme integriert. Ein Volumenstromregler mit Stellventil und elektrischem Stellantrieb ist als Kombiventil ausgeführt. Die Sekundärseite umfasst ein Membran-Sicherheitsventil (3.0 bar), ein Membran-Ausdehnungsgefäß (12 Liter), ein Manometer und eine Entlüftung. Für den Heizkreis 1 sind zwei Absperrarmaturen (Rp 3/4"), zwei Thermometer, ein Schmutzfänger im Rücklauf und eine drehzahlgeregelte Hocheffizienz-Umwälzpumpe vom Typ Grundfos UPM3 Auto L15-70 verbaut.

Welche Eigenschaften besitzt der Wärmeübertrager?

Die Hausstation ist mit einem Danfoss Plattenwärmetauscher vom Typ XB06H-1-26 ausgestattet. Dieser dichtungslose Wärmeübertrager aus Edelstahl ist mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet. Die Micro PlateTM Wärmeübertragertechnologie mit ihrer Plattenstruktur ermöglicht eine effektivere Wärmeübertragung, geringere Druckverluste und eine längere Lebensdauer. Die Ausführung ist korrosionsbeständig mit starkwandigen, flachdichtenden Gewindeanschlüssen.

Technische Daten

• Leistung: 20 kW
• Max. Volumenstrom primär: 0,59 m³/h
• Max. Volumenstrom sekundär: 0,69 m³/h
• Druckverlust ohne Wärmemengenzähler: 37 kPa
• Nenndruck primärseite: PN 16
• Nenndruck sekundärseite Heizkreis: PN 6
• Max. Vorlauftemperatur Fernwärmenetz: 90 °C
• Elektrischer Anschluss: 230V AC
• Abmessungen (H/B/T): 785/550/315 mm
• Gewicht: 55 kg

Die Danfoss Hausstation VXe Solo H mit 20 kW Leistung und dem Regler ECL Comfort 310/A237 bietet eine zuverlässige und energieeffiziente Lösung für die Fernwärmeversorgung von Gebäuden. Ihre kompakte Bauweise, die umfassende Isolierung und die fortschrittliche Regelung mit vielfältigen Konnektivitätsoptionen stellen eine optimale Betriebsüberwachung und Anpassung an individuelle Heizbedürfnisse sicher. Die Integration hochwertiger Komponenten wie der Danfoss Plattenwärmetauscher und die Grundfos Hocheffizienz-Umwälzpumpe unterstreichen die Qualität und Langlebigkeit dieser Hausstation.

Lieferumfang

• 1x Danfoss Hausstation VXe Solo H
• 1x Außentemperaturfühler Pt1000 (Danfoss ESMT)
• 2x Anlegetemperaturfühler Pt1000 (Danfoss ESMC)
