Danfoss Hausstation VXe Solo H OP, Typ 1 Heizkreis (HE) 20kW, ECL310

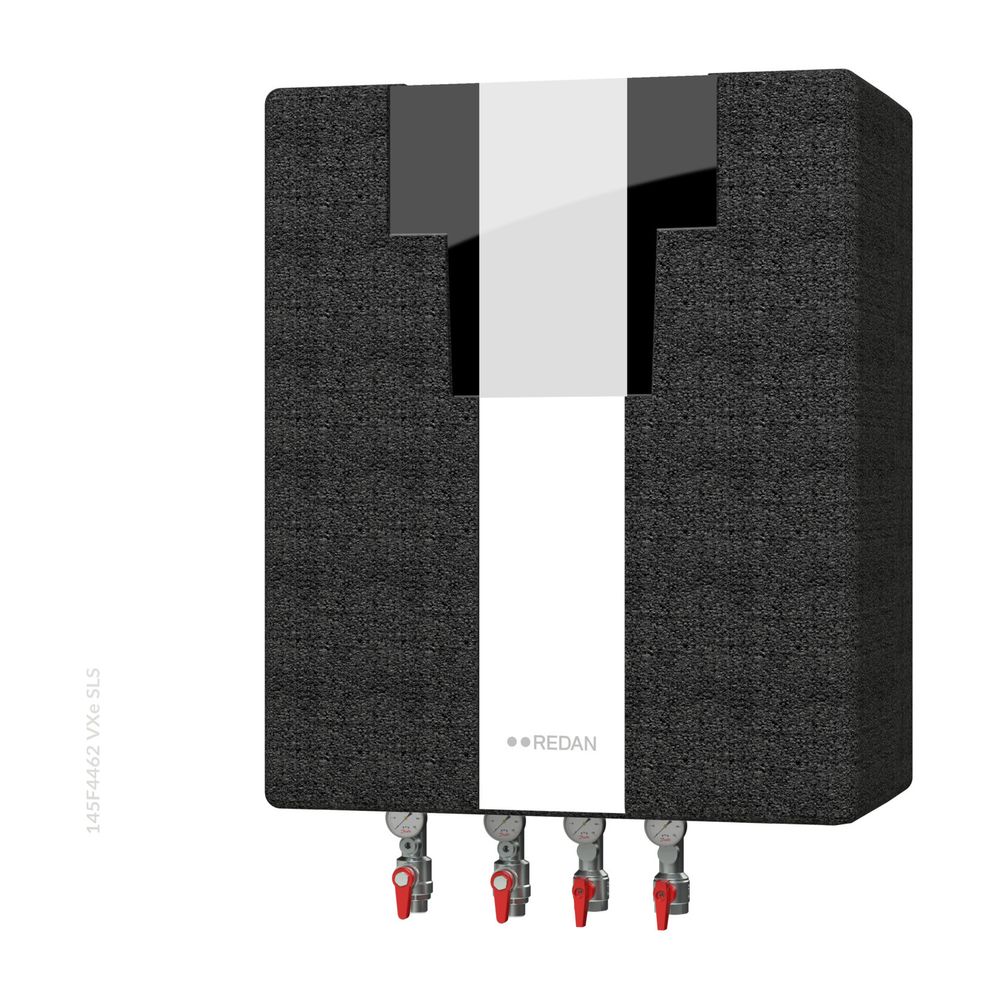

Die Danfoss Hausstation VXe Solo H OP, Typ 1 mit einer Heizleistung von 20 kW und dem elektronischen Regler ECL310 ist eine kompakte Fernwärme-Hausstation zur Wandmontage ohne integrierte Sekundärpumpe. Sie eignet sich für Einfamilien- und Zweifamilienhäuser sowie vergleichbare Gebäude und bietet eine hydraulische Netztrennung für einen indirekten Heizkreis. Die Station ist komplett wärmegedämmt mit einer EPP-Wärmedämmhaube und verfügt über Edelstahlrohre mit flachdichtenden Verschraubungen für eine langlebige und korrosionsbeständige Ausführung.

Wie ist die Danfoss Hausstation VXe Solo H OP aufgebaut?

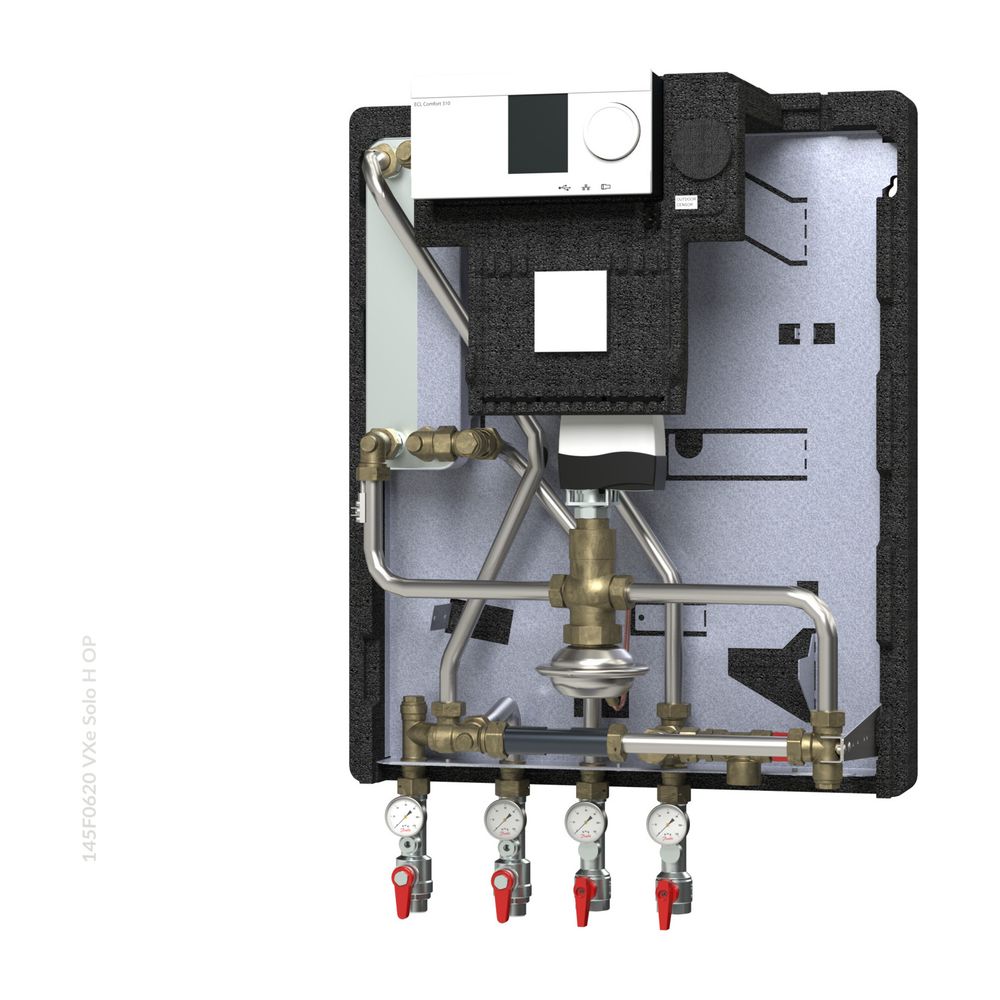

Die Hausstation ist auf einer verzinkten Grundplatte montiert und elektrisch verdrahtet. Der Anschluss an das Fernwärmenetz und die Hausanlage erfolgt von unten. Die Primärseite ist mit zwei Absperrarmaturen (G 3/4", AG) inklusive Temperatur- und Druckentnahme, zwei Thermometern, einem Schmutzfänger sowie einem Passstück für den Wärmemengenzähler ausgestattet. Ein Volumenstromregler mit Stellventil und elektrischem Stellantrieb als Kombiventil steuert den Durchfluss. Die Station ist vollisoliert mit einer EPP-Wärmedämmhaube und einer Grundplatte aus Polypropylen-Schaum (EPP) mit einer Wärmeleitfähigkeit L = 0.039, was zu sehr niedrigen Wärmeverlusten beiträgt.

Welche Wärmeübertragertechnologie wird verwendet?

Ein dichtungsloser Plattenwärmetauscher aus Edelstahl ist mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet. Die Micro Plate™ Wärmeübertragertechnologie verfügt über eine besondere Plattenstruktur, die eine effektivere Wärmeübertragung, geringere Druckverluste und eine längere Lebensdauer ermöglicht. Der Wärmeübertrager ist korrosionsbeständig und mit starkwandigen, flachdichtenden Gewindeanschlüssen ausgestattet. Die Berechnung und Werkstoffe entsprechen den AD-Merkblättern, und die Fertigung erfolgt nach DIN ISO 9001.

Welche Regelungsfunktionen bietet der ECL Comfort 310?

Die Hausstation ist mit einem elektronischen Regler Danfoss Typ ECL Comfort 310 ausgestattet. Dieser Zentralregler ermöglicht eine witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rücklauftemperaturbegrenzung für Heizkreise. Weitere Funktionen umfassen eine konstante Temperaturregelung des Trinkwassererwärmungs-Kreises mit Speicherladesystem beziehungsweise Speicherwassererwärmer, Frostschutzfunktion, minimale und maximale Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, eine einstellbare Heizkennlinie und Parallelverschiebung, Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung sowie Sommer-/Winterzeitumschaltung. Die Regelung ist für Nah- und Fernwärmeanlagen sowie Kessel- oder Lüftungsanlagen geeignet.

Welche Konnektivität und Sensorik sind integriert?

Der Regler verfügt über einen Datenbus RS485 für Fernbedienungseinheiten und Zusatzmodule. Eine Anbindung an die cloud-basierte SCADA-Software-Anwendung LeanHeat Monitor ist für Fernüberwachung, Fernbedienung, Alarmierung und Optimierung aller Regler und Wärmezähler im gesamten Fernwärmenetz möglich. Die Erfassung sämtlicher Prozessdaten der Station ermöglicht eine ganzheitliche Betriebsüberwachung des gesamten Fernwärmesystems, der Versorgungstemperaturen und der Rücklauftemperaturen über den digitalen Zwilling. Das System bietet Alarmmanagement direkt aus den Reglern mit spezifisch generierten Informations-, Warn- und Alarmmeldungen sowie eine Auflistung aller aktueller und historischer Meldungen. Es sind sechs Fühlereingänge Pt1000, vier frei konfigurierbare Eingänge 0-10V oder Pt1000, ein Impulseingang, drei Triac-Ausgänge für Stellantriebe, sechs Relaisausgänge für Umwälzpumpen, eine USB-Serviceschnittstelle, eine Mod-Bus-Schnittstelle, eine M-Bus-Schnittstelle und eine TCP/IP-Schnittstelle für den Internetzugriff (Fernwartung) vorhanden.

Wie ist die Sekundärseite der Hausstation ausgestattet?

Die Sekundärseite umfasst ein Membran-Sicherheitsventil mit 3,0 bar, einen Anschluss für ein Ausdehnungsgefäß, ein Manometer und eine Entlüftung. Der Heizkreis 1 ist mit zwei Absperrarmaturen (Rp 3/4"), zwei Thermometern, einem Manometer und einem Schmutzfänger im Rücklauf ausgestattet. Diese Komponenten stellen eine sichere und kontrollierte Wärmeverteilung im Heizkreis sicher.

Technische Daten

• Leistung: 20 kW
• Primär-/Sekundärvolumenstrom bei max. Volumenstrom: 0,59 / 0,69 m³/h
• Druckverlust ohne Wärmemengenzähler: 37 kPa
• Druckstufe: PN16
• Max. Differenzdruck Fernwärmenetz (AHQM): 4 bar
• Max. Differenzdruck Fernwärmenetz (AVQM): 12 bar
• Max. Vorlauftemperatur Fernwärmenetz: 120 °C
• Elektrischer Anschluss: 230 V AC
• Abmessungen (H/B/T): 785/550/315 mm
• Gewicht: max. 55 kg

Die Danfoss Hausstation VXe Solo H OP mit 20 kW Leistung und dem Regler ECL Comfort 310 bietet eine zuverlässige und energieeffiziente Lösung für die Fernwärmeversorgung in Wohngebäuden. Die kompakte Bauweise, die hochwertige Isolierung und die fortschrittliche Regelung mit umfangreichen Konnektivitätsoptionen stellen eine optimale Betriebsüberwachung und Anpassung an die jeweiligen Anforderungen sicher. Die Station ist für den Einsatz in Ein- und Zweifamilienhäusern konzipiert und ermöglicht eine präzise Steuerung der Heizkreise.

Lieferumfang

• 1x Danfoss Hausstation VXe Solo H OP
• 1x Außentemperaturfühler Pt1000
• 2x Anlegetemperaturfühler Pt1000 als Vorlauffühler beziehungsweise Rücklauftemperaturbegrenzung
• 1x Universal-Kabeltemperaturfühler Pt1000 für Trinkwassererwärmung
