Danfoss Hausstation VXe Solo HWS HT, 2 Heizkreis (HE) 30kW, ECL310/A230, PN 25

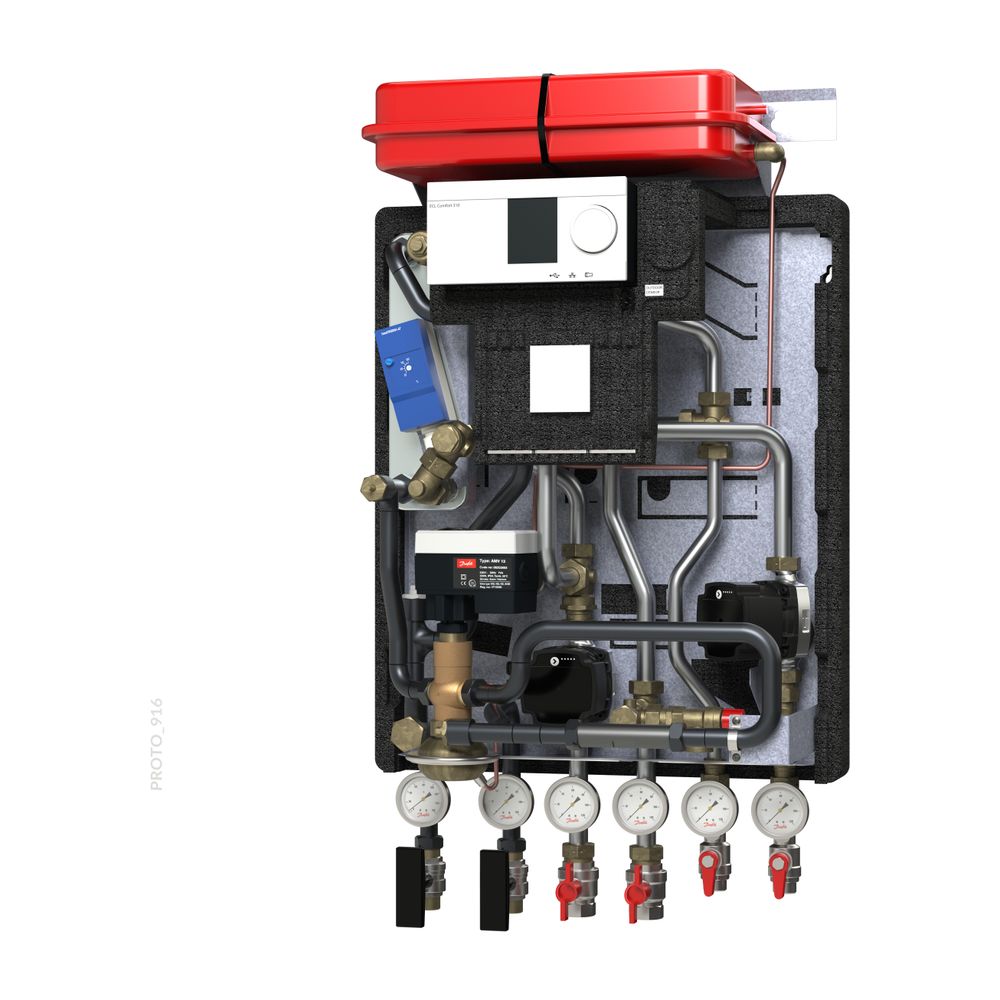

Die Danfoss Hausstation VXe Solo HWS HT ist eine komplett wärmegedämmte, indirekte Nah- und Fernwärmekompaktstation. Sie ist konzipiert für den Einsatz in Einfamilien-, Zweifamilien- und Reihenhäusern und bietet einen Heizkreis für die Raumheizung sowie einen separaten Anschluss für einen Trinkwarmwasserspeicher. Mit einer Heizleistung von 30 kW und einem maximalen Betriebsdruck von PN25 ist die Station für den Einsatz in Nah- und Fernwärmenetzen bis 130 °C geeignet. Die Steuerung erfolgt über den elektronischen Regler Danfoss ECL Comfort 310/A337.

Was zeichnet die Danfoss VXe Solo HWS HT aus?

Die VXe Solo HWS HT ist eine für die Wandmontage vorbereitete Kompaktstation, deren Rohranschlüsse sich an der Unterseite befinden. Das Design ermöglicht eine benutzerfreundliche Platzierung aller Komponenten und einen einfachen Zugang für Regulierungs- und Wartungszwecke. Die Station ist komplett wärmegedämmt mit einer eleganten Abdeckung und einer Grundplatte sowie Abdeckhaube aus Polypropylen-Schaum (EPP), was sehr geringe Wärmeverluste sicherstellt. Die primärseitigen Rohre sind aus Stahl geschweißt nach EN 287 mit hochwertiger Pulverbeschichtung für Oberflächenversiegelung und Korrosionsschutz. Sekundärseitig kommen Edelstahlrohre und Edelstahlplatten-Wärmeübertrager (AISI 316/314) mit EPDM-Dichtungen zum Einsatz.

Wie funktioniert die Regelung der Hausstation?

Die Heizkreistemperatur und die Warmwasserspeichertemperatur werden über den Danfoss Regler ECL Comfort 310/A337 geregelt. Dieser elektronische Regler ermöglicht eine witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rücklauftemperaturbegrenzung. Für den Trinkwarmwasser-Kreis wird eine konstante Temperaturregelung über ein On/Off-Stellventil für Speicherwassererwärmer genutzt. Der Regler bietet Funktionen wie Frostschutz, min./max. Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung und eine einstellbare Heizkennlinie. Eine Anbindung an die cloud-basierte SCADA-Software-Anwendung LeanHeat Monitor ist für Fernüberwachung, Fernbedienung, Alarmierung und Optimierung möglich.

Welche Komponenten sind auf der Primärseite verbaut?

Die Fernwärmeseite der Station ist mit Kugelhähnen, Thermometern und einem Schmutzfänger im Fernwärmevorlauf ausgestattet. Ein Passstück für einen Wärmemengenzähler (G 3/4" x 110 mm) befindet sich im Fernwärmerücklauf, ergänzt durch eine Fühlertasche im Fernwärmevorlauf. Die Regelung des Heizkreises erfolgt durch ein primärseitiges druckunabhängiges Kombiregelventil AVQM zusammen mit einem Stellantrieb AMV.

Welche Komponenten sind auf der Sekundärseite integriert?

Der Heizkreis für die statische Heizung umfasst einen Plattenwärmeübertrager aus Edelstahl, ein Membran-Sicherheitsventil (3.0 bar), ein Membran-Ausdehnungsgefäß (12 Liter), ein Manometer und eine Entlüftung. Zwei Absperrarmaturen (Rp 1", IG), zwei Thermometer und ein Schmutzfänger im Rücklauf sind ebenfalls vorhanden. Eine drehzahlgeregelte Hocheffizienz-Umwälzpumpe vom Typ Grundfos UPM3 FLEX AS 15-75 und ein Rückschlagventil komplettieren diesen Kreis. Für die Trinkwassererwärmung sind ebenfalls zwei Absperrarmaturen (Rp 3/4"), zwei Thermometer, ein Schmutzfänger im Rücklauf, eine drehzahlgeregelte Hocheffizienz-Umwälzpumpe (Grundfos UPM3 FLEX AS 15-75) und ein Rückschlagventil integriert.

Technische Daten

• Leistung Heizkreis: 30 kW
• Max. Betriebstemperatur: 130 °C
• Max. Betriebsdruck: PN25
• Regler: Danfoss ECL Comfort 310/A337
• Ausdehnungsgefäß: 12 Liter
• Sicherheitsventil: 3.0 bar
• Wärmeübertrager Typ: XB06H-1-40
• Anschluss Wärmemengenzähler: G 3/4" x 110 mm
• Rohrmaterial Sekundärseite: Edelstahl
• Rohrmaterial Primärseite: Stahl geschweißt

Die Danfoss Hausstation VXe Solo HWS HT bietet eine zuverlässige und energieeffiziente Lösung für die Wärmeversorgung und Trinkwassererwärmung in Wohngebäuden. Ihre kompakte Bauweise, die vollständige Wärmedämmung und die präzise Regelung durch den ECL Comfort 310/A337 Regler stellen eine effiziente Betriebsweise sicher. Mit einer Heizleistung von 30 kW und der Eignung für hohe Temperaturen und Drücke ist diese Station eine robuste Wahl für moderne Nah- und Fernwärmesysteme.

Lieferumfang

• 1x Danfoss Hausstation VXe Solo HWS HT
• 1x Außentemperaturfühler Pt1000 (Danfoss ESMT)
• 1x Anlegetemperaturfühler Pt1000 (Danfoss ESMC)
• 2x Universal-Kabeltemperaturfühler Pt1000 (Danfoss ESMB)
