Beschreibung

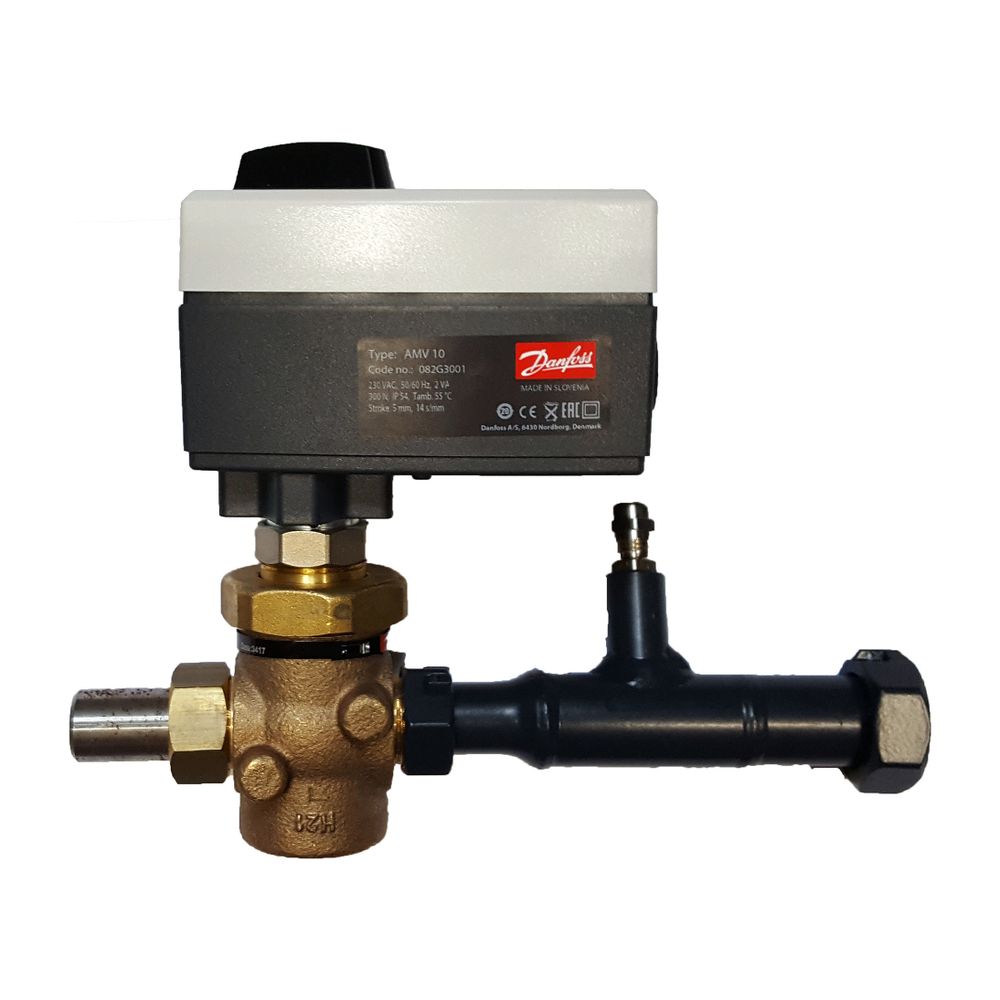

Danfoss Danfoss Primärmodul V00 für TD-/LM-S, DN 15, Kvs 1,0
Das Danfoss Primärmodul V00 ist ein Durchgangsventil ohne Sicherheitsfunktion, das speziell als Zubehör für die Speicherladesysteme ThermoDual-S und Legiomin-S konzipiert wurde. Es ist für differenzdruckbelastete Heizungsanschlüsse abgestimmt und wird in Verbindung mit der elektronischen Trinkwasser-Temperaturregelung ECL310/P318 eingesetzt. Eine optimale Fühlerpositionierung zur präzisen Erfassung der Heizungs-Vorlauftemperatur wird durch ein eingeschweißtes Tauchrohr sichergestellt.
Wofür ist das Danfoss Primärmodul V00 konzipiert?
Das Primärmodul V00 von Danfoss ist ein wesentlicher Bestandteil für Speicherladesysteme wie ThermoDual-S und Legiomin-S. Es dient der Anbindung an differenzdruckbelastete Heizungsanschlüsse und arbeitet in Kombination mit der elektronischen Trinkwasser-Temperaturregelung ECL310/P318. Durch das integrierte Einschweißtauchrohr wird eine präzise Erfassung der Heizungs-Vorlauftemperatur ermöglicht.
Welche Komponenten umfasst das Primärmodul V00?
Das Set des Primärmoduls besteht aus einem Stellventil vom Typ VM2 mit einem Nenndruck von PN25, einer Nennweite von DN15 und einem kvs-Wert von 1,0. Ein elektrischer Stellantrieb AMV10, der mit 230V und einem 3-Punkt-Stellsignal arbeitet, ist ebenfalls enthalten. Zum Lieferumfang gehören zudem ein Verbindungsstück mit Einschweißtauchrohr, Kabelverschraubung und Überwurfmuttern sowie eine flachdichtende Anschlussverschraubung mit Anschweißende. Für alle Verschraubungen sind passende Flachdichtungen beigefügt.
Wie erfolgt die Installation des Primärmoduls?
Die Montage des Primärmoduls wird durch flachdichtende Verschraubungen effektiv und sicher gestaltet. Der elektrische Anschluss des Stellantriebs ist bauseits vorzunehmen. Für die Installation sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich, was die Handhabung vereinfacht.
Technische Daten
- Maximaler Volumenstrom: 0,49 m³/h
- Druckverlust bei maximalem Volumenstrom: 24 kPa
- Maximale zulässige Betriebstemperatur: 100 °C
- Maximaler zulässiger Betriebsdruck: 25 bar
- Versorgungsspannung: 230V / 50Hz
- Stellsignal: 3-Punkt
- Schutzart: IP54
- Anschlüsse: G1 x DN15
- Länge: 205 mm
- Gewicht: 1,9 kg
- Nennweite: DN15
- Kvs-Wert: 1,0
Das Danfoss Primärmodul V00 bietet eine abgestimmte Lösung für differenzdruckbelastete Heizungsanschlüsse in Verbindung mit Speicherladesystemen ThermoDual-S und Legiomin-S. Mit einem maximalen Volumenstrom von 0,49 m³/h, einer maximalen Betriebstemperatur von 100 °C und einem Betriebsdruck von 25 bar ist es für den Einsatz in anspruchsvollen Heizungsanlagen geeignet. Die präzise Temperaturerfassung und die robuste Bauweise stellen eine zuverlässige Funktion sicher.
Lieferumfang
- 1x Stellventil Typ VM2, PN25, DN15, kvs 1.0
- 1x Elektrischer Stellantrieb AMV10, 230V, 3-Pkt.
- 1x Verbindungsstück mit Einschweißtauchrohr, Kabelverschraubung und Überwurfmuttern
- 1x Anschlussverschraubung, flachdichtend, mit Anschweißende
- 1x Flachdichtungen für alle Verschraubungen
Technische Daten
| Hersteller-Warengruppe | Sicherheitsthermostate STW und TW/STW |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 004U1510 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-004U1510 |
| Baulänge | 376 |
| EAN-13 | 5715162699492 |
| Ersatzteil | ja |
| Gewicht | 50 kg |
| Zubehör | ja |
| WEEE-Nr. | 66490570 |
Danfoss GmbH
Carl-Legien-Straße 8
63073 Offenbach/Main
Deutschland
63073 Offenbach/Main
Deutschland
Danfoss Heizungszubehör
Danfoss ist ein renommiertes Unternehmen in der Kälte- und Wärmetechnik, das eine breite Palette an Produkten für Heizung, Klima und Heizkörper anbietet. Die Marke kann auf eine lange Geschichte in der Herstellung von Expansionsventilen zurückblicken und hat sich im Laufe der Jahre auf die Entwicklung und Fertigung von Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik spezialisiert. Auf dem deutschen Markt ist das Unternehmen vor allem für seine Heizkörperventile und weiteres Heizkörperzubehör wie Thermostatköpfe oder -ventile bekannt.
Mit zuverlässigem Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik hat sich der dänische Traditionshersteller einen Namen auf der ganzen Welt gemacht. Sie möchten ein neues Heizungssystem installieren oder ein vorhandenes System modernisieren? Danfoss bietet eine breite Palette an universellen Lösungen, die Ihnen helfen, Energie und Geld zu sparen. Ob Komponenten für Fernwärme, Brennerkomponenten oder thermostatische Heizkörperventile – auf dem Marktplatz heizung-billiger.de finden Sie bestimmt die passende energiesparende Danfoss-Heizlösung!
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
