Beschreibung

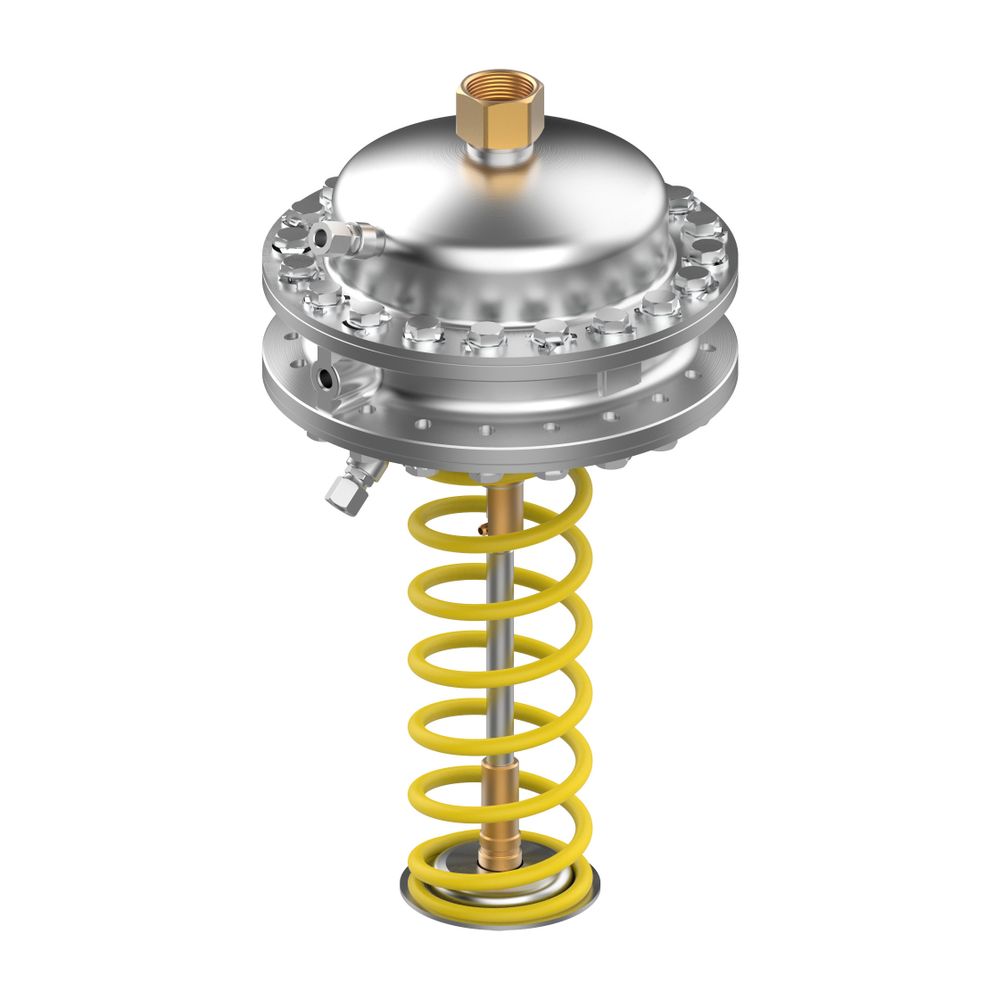

Danfoss Antrieb AFPQ 0,5/0,1-0,7 bar für Volumenstrombegrenzer und Differenzdruckregler
Der Danfoss Antrieb AFPQ ist eine spezialisierte Komponente für Volumenstrom- und Differenzdruckregler, die vorrangig in Fernwärmesystemen eingesetzt werden. Dieser Stellantrieb der Serie AFPQ von Danfoss ist für einen Differenzdruck-Sollwertbereich von 0,1 bis 0,7 bar ausgelegt und arbeitet mit einem Wirkdruck von 0,5 bar. Er ist für den Einbau in den Rücklauf vorgesehen und trägt zur präzisen und unabhängigen Regelung von Differenzdruck und Volumenstrom bei.
Wie funktioniert der Danfoss Antrieb AFPQ?
Der Antrieb AFPQ ist ein selbsttätiges Bauteil, das in Verbindung mit einem Regelventil den Differenzdruck und den Volumenstrom in einem System steuert. Er reagiert auf steigenden Differenzdruck oder eine Überschreitung des eingestellten maximalen Durchflusses, indem er den Regler schließt. Der Antrieb ist mit zwei Stellmembranen und einer Feder zur Differenzdruckeinstellung ausgestattet, wodurch eine unabhängige Regelung von Differenzdruck und Volumenstrom ermöglicht wird.
Welche technischen Merkmale zeichnen den Danfoss Antrieb AFPQ aus?
Das Gehäuse des Antriebs besteht aus verzinktem Stahl der Werkstoffnummer 1.0338, was eine robuste Konstruktion sicherstellt. Die Membranen sind aus EPDM gefertigt und eignen sich für Zirkulationswasser sowie glykolhaltiges Wasser bis zu einem Glykolanteil von maximal 30 %. Der Antrieb ist für einen Nenndruck von PN 40 ausgelegt und verfügt über eine Membranfläche von 250 cm². Die Installation erfolgt unkompliziert im Rücklauf. Der Antrieb ist kompatibel mit Reglern der Nennweiten DN 15 bis DN 250 und für den Einsatz in Systemen mit Medientemperaturen von 2 °C bis 150/200 °C geeignet.
Technische Daten
- Nenndruck (PN): 40
- Wirkdruck: 0,5 bar
- Differenzdruck-Sollwert: 0,1 - 0,7 bar
- Membranfläche: 250 cm²
- Material Gehäuse: Stahl, W.-Nr. 1.0338 verzinkt
- Material Membrane: EPDM
- Einbau: Rücklauf
- Kompatible Nennweiten (Regler): DN 15-250
- Medientemperatur: 2 bis 150/200 °C (für Zirkulationswasser/glykolhaltiges Wasser bis max. 30 %)
Der Danfoss Antrieb AFPQ bietet eine zuverlässige Lösung für die präzise Steuerung von Volumenstrom und Differenzdruck in Fernwärmeanwendungen. Mit seinem robusten Gehäuse aus verzinktem Stahl, EPDM-Membranen und einem Differenzdruck-Sollwertbereich von 0,1 bis 0,7 bar ist dieser Antrieb eine langlebige Komponente. Die einfache Installation im Rücklauf und die Kompatibilität mit Reglern unterschiedlicher Nennweiten von DN 15 bis DN 250 unterstreichen seine vielseitige Einsetzbarkeit.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | AFPQ |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 003G1030 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-003G1030 |
| EAN-13 | 5702421808443 |
| Gewicht | 24,857 kg |
| WEEE-Nr. | 66490570 |
