Beschreibung

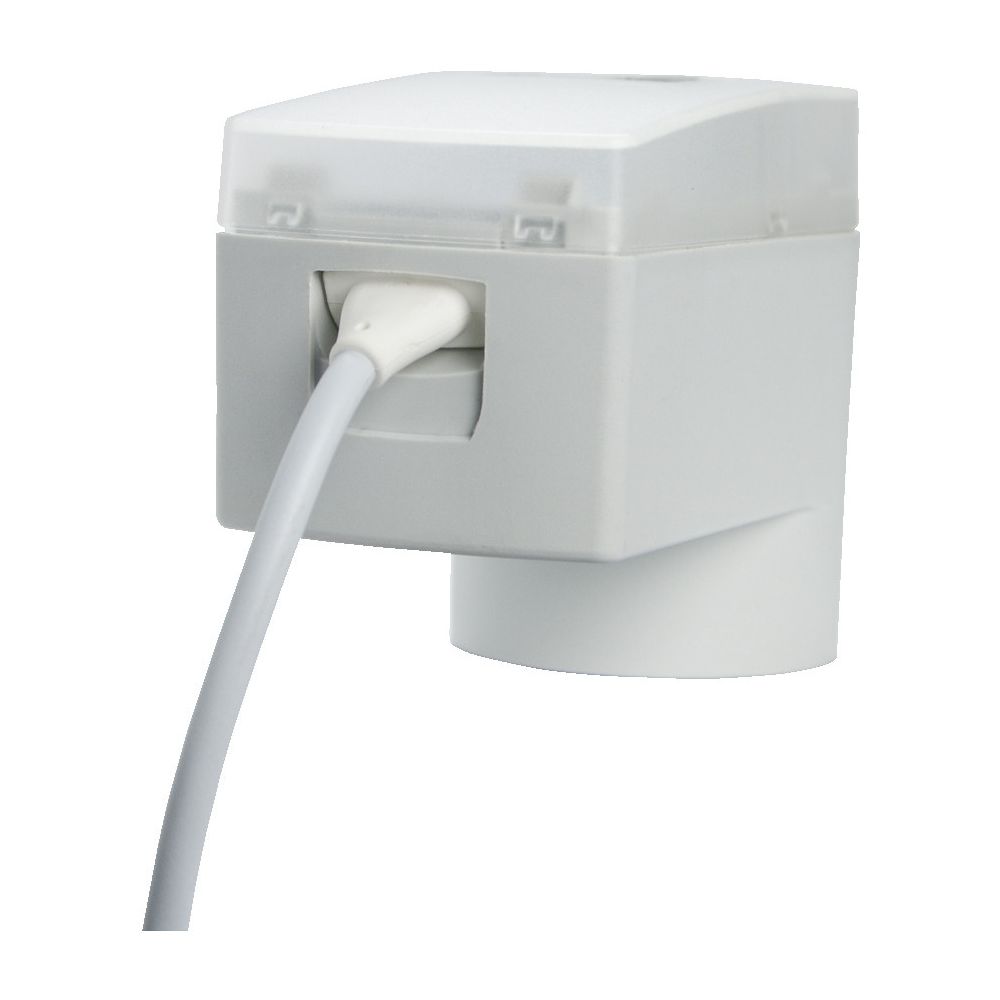

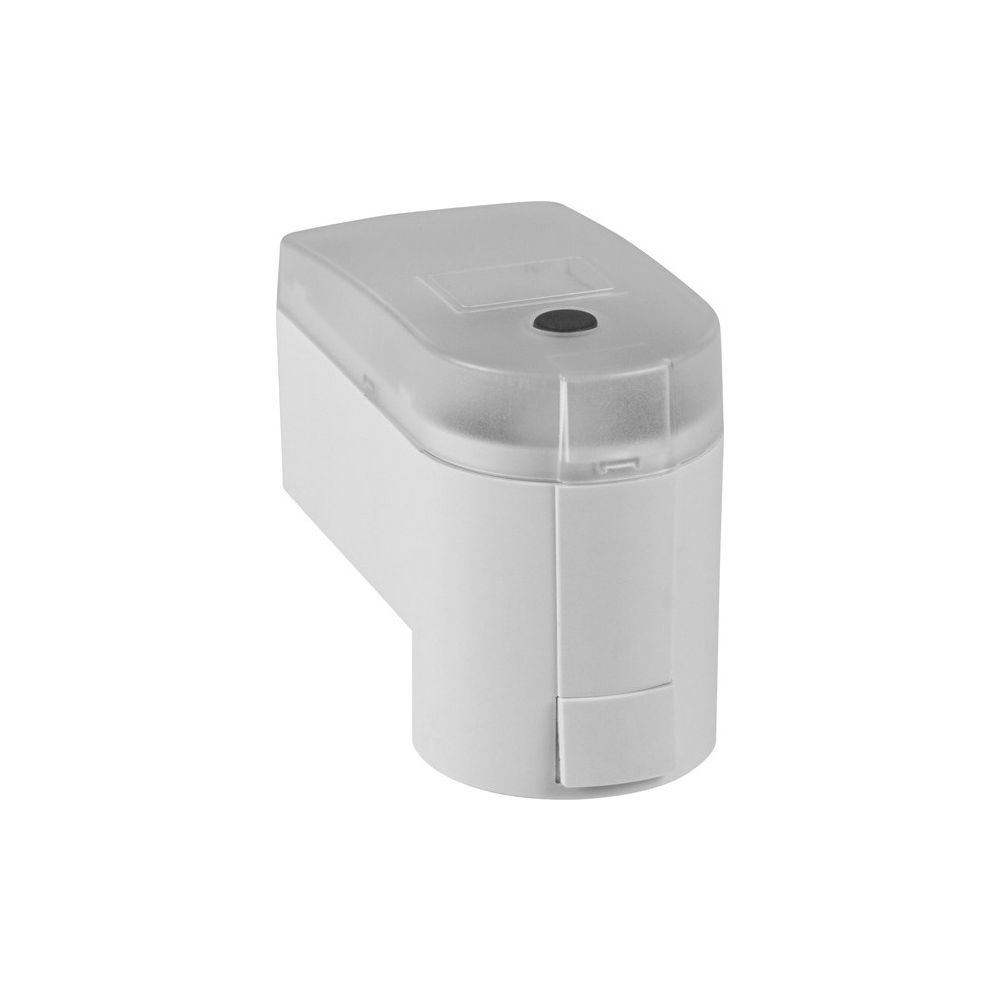

Danfoss elektrischer Stellantrieb AME113 NL SD 24Vac/dc, 0-10V, Ventil zu (SD)
Der elektrische Stellantrieb AME113 NL SD von Danfoss ist für die präzise modulierende Regelung von AB-QM Ventilen der Dimensionen DN 15 bis DN 32 in Heiz- und Kühlanlagen konzipiert. Dieses Modell arbeitet mit einer Versorgungsspannung von 24 Vac/dc und einem stetigen Eingangssignal von 0-10V DC. Eine integrierte Sicherheitsfunktion sorgt dafür, dass das Ventil bei Spannungsausfall automatisch schließt, was die Anlagensicherheit erhöht.
Welche Funktionen bietet der Danfoss AME113 NL SD Stellantrieb?
Der Stellantrieb arbeitet mit einer gleichprozentigen Kennlinie, die eine exakte und stufenlose Regelung ermöglicht. Die Stellkraft beträgt 125 N bei einem maximalen Hub von 8,5 mm. Die Stellzeit liegt bei 15 Sekunden pro Millimeter Hub, was eine zügige und präzise Ventilstellung ermöglicht. Eine LED dient zur Funktionsanzeige, während ein LC-Display die aktuelle Spannung anzeigt. Der Betrieb ist geräuscharm und wartungsfrei.
Wie erfolgt die Installation und Bedienung?

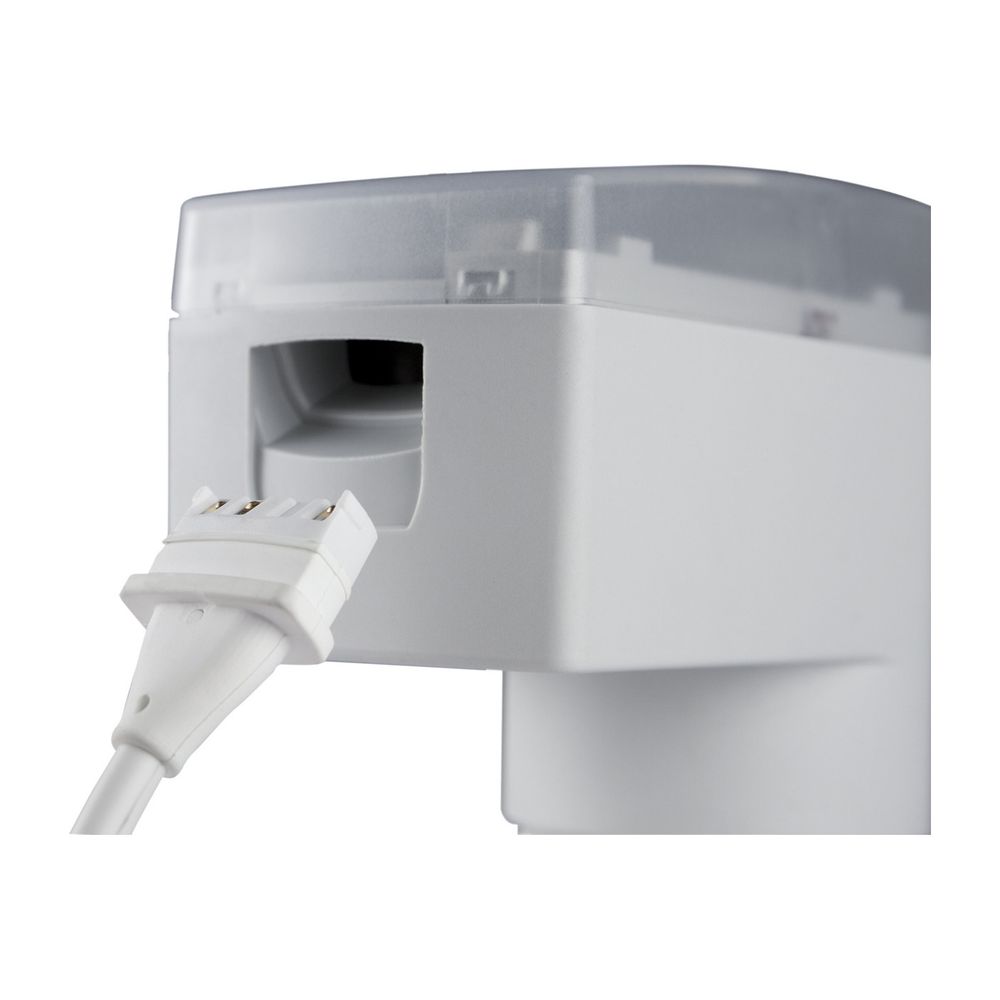

Die Montage des Stellantriebs ist dank des Ventil-Adapter-Systems werkzeuglos durchführbar. Eine flexible 360-Grad-Einbaulage bietet vielseitige Installationsmöglichkeiten. Für Wartungszwecke ist eine Handverstellung integriert. Das steckbare Anschlusskabel mit einer Länge von 1,0 Metern vereinfacht den Anschluss. Eine abnehmbare Verriegelung dient als Diebstahlsicherung.
Welche Schutz- und Sicherheitsmerkmale sind integriert?
Der Danfoss Stellantrieb AME113 NL SD bietet zuverlässigen Schutz bei undichten Ventilen durch seine Schutzart IP54. Eine kraftabhängige Abschaltung bei Überlast und in den Endpositionen schützt das Gerät vor Beschädigungen. Die Sicherheitsfunktion "Spring Down" (SD) sorgt dafür, dass das Ventil bei einem Spannungsausfall automatisch schließt.
Technische Daten
- Versorgungsspannung: 24 Vac/dc
- Eingangssignal: 0-10V DC
- Leistungsaufnahme: 2,6 VA/1,4 W
- Stellkraft: 125 N
- Maximaler Hub: 8,5 mm
- Stellzeit: 15s/mm
- Maximale Mediumstemperatur: 100 °C
- Umgebungstemperatur: 0 bis 55 °C
- Schutzart: IP54
Der Danfoss elektrische Stellantrieb AME113 NL SD überzeugt durch seine präzise Regelung und hohe Betriebssicherheit. Mit einer Stellkraft von 125 N, einem maximalen Hub von 8,5 mm und der Schutzart IP54 ist er optimal für die Steuerung von AB-QM Ventilen in Heiz- und Kühlanlagen geeignet und bietet durch die Sicherheitsfunktion bei Spannungsausfall zusätzlichen Schutz.
Technische Daten
| Hersteller-Warengruppe | Strangventile |
| Hersteller-Serie | Motorische Stellantriebe |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Artikelnummer | 082H5007M |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-082H5007M |
| EAN-13 | 5710104523637 |
| Explosionsgeschützt | nein |
| Gewicht | 0,217 kg |
| Hublänge | 8,5 |
| Schutzart (IP) | IP54 |
| WEEE-Nr. | 66490570 |
