Danfoss Hausstation Akva Lux II Se, 3 Trinkwarmwasser (PWH) 21kW, Heizkreis (HE) 20kW, ECL310/A230

Die Danfoss Hausstation Akva Lux II Se, 3 ist eine kompakte und vollisolierte Lösung für die direkte Anbindung an Nah- und Fernwärmeanlagen. Sie ist ausgelegt für Trinkwarmwasser (PWH) mit einer Leistung von 21 kW und einen Heizkreis (HE) mit 20 kW, gesteuert durch den Regler ECL310/A230. Diese Hausstation ist ideal für den Einsatz in Ein- und Zweifamilienhäusern sowie anderen Gebäuden mit vergleichbarem Leistungsbedarf.

Wie erfolgt die präzise Temperaturregelung?

Die Hausstation verfügt über eine witterungsgeführte Vorlauftemperaturregelung mit gleitender Rücklauftemperaturbegrenzung für die Raumheizung. Die Steuerung erfolgt über den elektronischen Regler Danfoss ECL Comfort 310 mit beleuchtetem grafischem Display. Dieser ist für direkt oder indirekt angeschlossene Nah- und Fernwärmeanlagen, Kessel- oder Lüftungsanlagen geeignet. Die Softwarevorgabe erfolgt über intelligente Applikationsschlüssel. Zu den Funktionen gehören Frostschutz, min.- und max. Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, eine einstellbare Heizkennlinie mit Parallelverschiebung, Raumtemperaturregelung, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung sowie eine automatische Sommer-/Winterzeitumschaltung.

Welche Anschluss- und Kommunikationsmöglichkeiten bietet die Station?

Die Steuerungseinheit verfügt über umfangreiche Schnittstellen, darunter einen internen RS485-Datenbus für Fernbedienungseinheiten und Zusatzmodule, Mod-Bus- und M-Bus-Schnittstellen sowie eine TCP/IP-Schnittstelle für den Internetzugang zur Fernwartung. Eine Anbindung an die cloud-basierte SCADA-Software LeanHeat Monitor ermöglicht Fernüberwachung, Fernbedienung, Alarmierung und Optimierung aller Regler und Wärmezähler im Fernwärmenetz. Die Erfassung sämtlicher Prozessdaten der Station ermöglicht eine ganzheitliche Betriebsüberwachung des gesamten Fernwärmesystems, der Versorgungstemperaturen und der Rücklauftemperaturen über einen digitalen Zwilling. Ein umfassendes Alarmmanagement mit spezifisch generierten Informations-, Warn- und Alarmmeldungen sowie eine Auflistung aktueller und historischer Meldungen sind ebenfalls integriert. Die Station bietet zudem 6 Pt1000 Fühlereingänge, 4 frei konfigurierbare Eingänge (0-10V oder Pt1000), 1 Impulseingang, 3 Triac-Ausgänge für Stellantriebe und 6 Relaisausgänge für Umwälzpumpen sowie eine USB-Serviceschnittstelle.

Wie funktioniert die Trinkwassererwärmung?

Die Trinkwassererwärmung erfolgt im Durchflussprinzip über einen dichtungslosen Plattenwärmetauscher aus Edelstahl, der mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet ist. Die neuartige Micro Plate™ Wärmeübertragertechnologie sorgt für eine effektivere Wärmeübertragung, geringere Druckverluste und eine längere Lebensdauer. Ein durchflussgesteuerter Temperaturregler Danfoss PTC2+P ohne Hilfsenergie, mit integriertem Differenzdruckregler und thermostatischer Nachregelung, regelt die Temperatur. Die hydraulische Regelung schützt den Wärmeübertrager vor Kalk- und Bakterienbildung und stellt eine stabile Warmwassertemperatur auch bei schwankenden Vorlauftemperaturen und Differenzdrücken sicher. Ein thermischer Bypass Danfoss FJVR verhindert die Abkühlung des Hausanschlusses im Sommerbetrieb.

Welche Komponenten sind für den Heizkreis integriert?

Die Hausstation ist für einen direkten Heizkreis ausgelegt. Die witterungsgeführte Vorlauftemperaturregelung der Raumheizung wird durch eine gleitende Rücklauftemperaturbegrenzung ergänzt. Eine drehzahlgeregelte Hocheffizienz-Umwälzpumpe Grundfos UPM3 Auto L15-70 ist im Heizkreis integriert. Die Station ist intern komplett verdrahtet.

Wie ist die Hausstation aufgebaut?

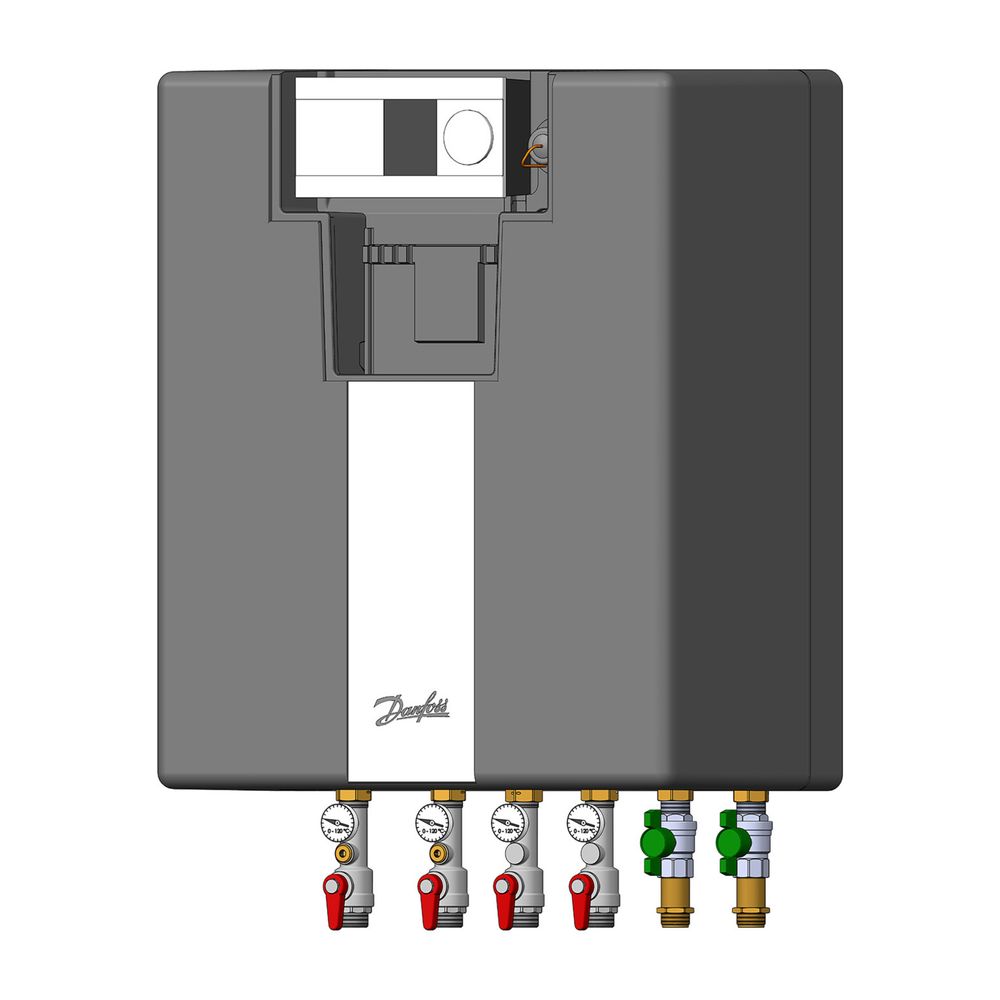

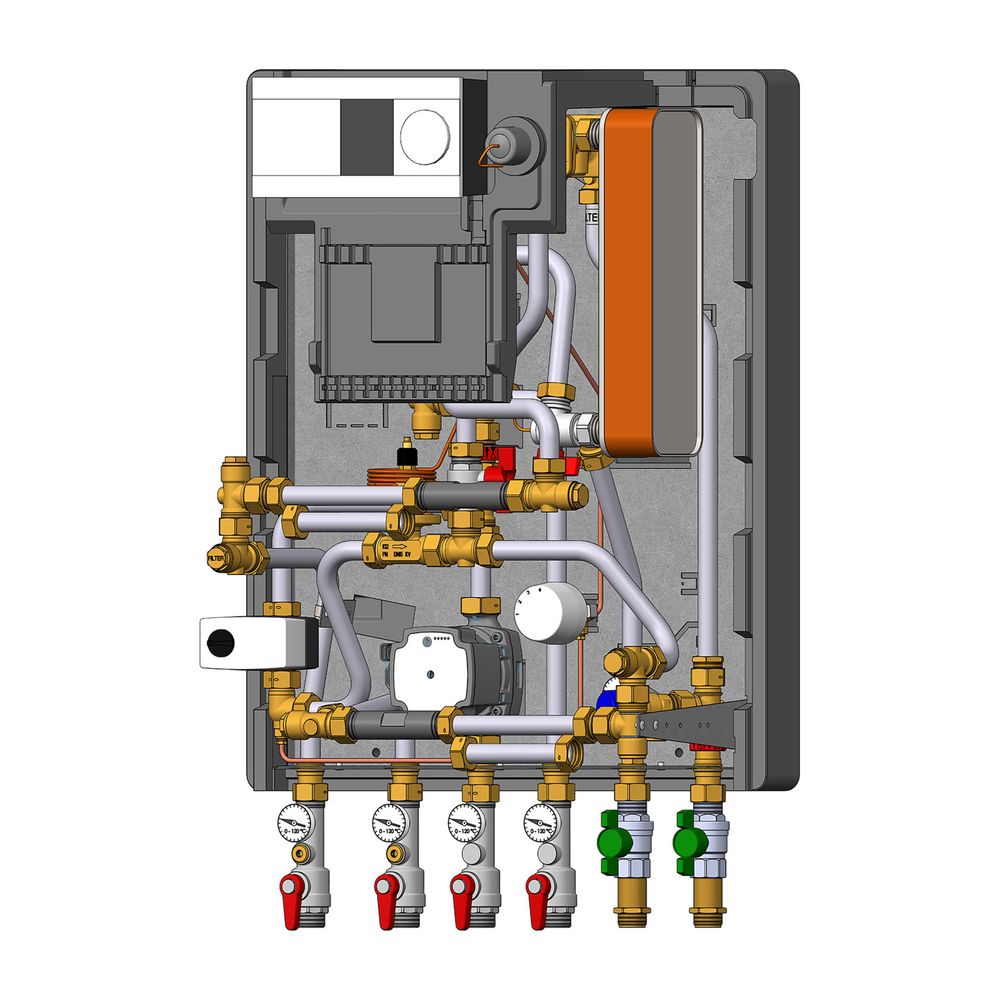

Die Danfoss Hausstation Akva Lux II Se ist in kompakter Bauweise zur Wandmontage konzipiert. Sie ist vollisoliert mit einer EPP-Wärmedämmhaube, die sehr niedrige Wärmeverluste sicherstellt. Alle Rohre bestehen aus Edelstahl mit flachdichtenden Verschraubungen. Die Station ist komplett auf einer verzinkten Grundplatte montiert und elektrisch verdrahtet. Der Anschluss an das Fernwärmenetz und die Hausanlage ist von unten möglich. Die Station entspricht DIN 4747 und ist gefertigt nach DIN ISO 9001.

Technische Daten

• Heizleistung bei Delta-t 30K: 15 kW
• Maximalleistung Trinkwassererwärmung: 41 kW
• Max. Zapfleistung Trinkwassererwärmung: 17,2 l/min
• Maximaler Volumenstrom Trinkwassererwärmung primär/sekundär: 1,03 / 1,03 m³/h
• Druckstufe: PN10
• Max. Vorlauftemperatur Fernwärmenetz: 110 °C
• Max. Differenzdruck Fernwärmenetz: 4 bar
• Elektrischer Anschluss: 230V AC
• Abmessungen (H/B/T): 785/550/315 mm
• Gewicht: 24 kg

Die Danfoss Hausstation Akva Lux II Se kombiniert eine effiziente und sichere Wärmeversorgung mit moderner Steuerungstechnik und umfangreichen Vernetzungsmöglichkeiten. Sie ist für Heizkreise und Trinkwassererwärmung in Ein- und Zweifamilienhäusern geeignet und bietet mit ihrer witterungsgeführten Regelung und dem hochwertigen Edelstahl-Wärmetauscher eine zuverlässige Lösung für Fernwärmeanlagen. Mit einer Heizleistung von 15 kW und einer Trinkwarmwasserleistung von 41 kW stellt sie Komfort und Effizienz sicher.

Lieferumfang

• 1x Danfoss Hausstation Akva Lux II Se
• 1x Außentemperaturfühler Pt1000 (Danfoss ESMT)
• 2x Anlegetemperaturfühler Pt1000 (Danfoss ESMC)
