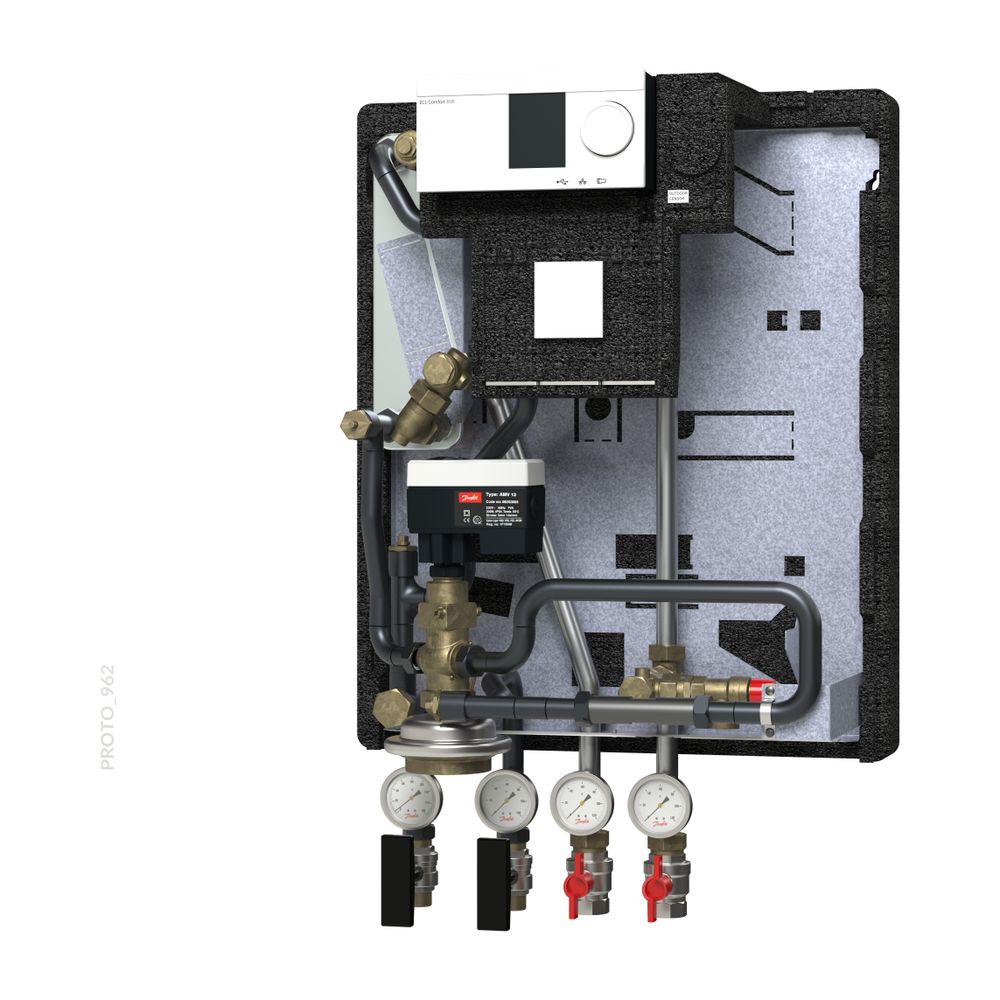

Danfoss Hausstation VXe Solo H OP HT, 3 Heizkreis (HE) 30kW, ECL310, PN 25, STW

Die Danfoss Hausstation VXe Solo H OP HT ist eine komplett wärmegedämmte, indirekte Nah- und Fernwärmekompaktstation mit einem Heizkreis. Sie ist für die Wandmontage konzipiert und ideal für Einfamilien-, Zweifamilien- und Reihenhäuser. Mit einer Heizleistung von bis zu 47 kW und einem witterungsgeführten Regler ECL 310 ermöglicht die Station eine effiziente Wärmeversorgung und ist für den Einsatz in Nah- und Fernwärmenetzen bis 130 °C und PN25 ausgelegt.

Wie ist die Danfoss Hausstation VXe Solo H OP HT konstruiert?

Die VXe Solo H OP HT ist eine vollisolierte Kompaktstation mit einer EPP-Wärmedämmhaube und einer Grundplatte aus Polypropylen-Schaum, was zu sehr niedrigen Wärmeverlusten beiträgt. Alle sekundärseitigen Rohre sind aus Edelstahl mit flachdichtenden Verschraubungen gefertigt, während die primärseitigen Rohre aus Stahl geschweißt und pulverbeschichtet sind, um Korrosionsschutz zu ermöglichen. Der Plattenwärmeübertrager aus Edelstahl nutzt die Micro Plate™ Technologie für eine effektive Wärmeübertragung und geringe Druckverluste. Die Station ist für die Wandmontage vorbereitet, mit Rohranschlüssen an der Unterseite.

Welche Regelungstechnik kommt in der Hausstation zum Einsatz?

Die Heizkreistemperatur wird über den witterungsgeführten elektronischen Regler Danfoss ECL Comfort 310 geregelt. Dieser Regler verfügt über ein beleuchtetes grafisches Display und bietet Funktionen wie gleitende Rücklauftemperaturbegrenzung für die Raumheizung, Frostschutzfunktion, minimale und maximale Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung sowie eine einstellbare Heizkennlinie mit Parallelverschiebung. Zudem sind eine Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung integriert. Die Softwarevorgabe erfolgt über intelligente Applikationsschlüssel, die je nach benötigter Anwendung separat bestellt werden müssen. Der Heizkreis wird durch ein primärseitiges Kombiventil AVQM mit elektrischem Stellantrieb AMV geregelt, der mit oder ohne Sicherheitsfunktion erhältlich ist.

Welche Anschluss- und Überwachungsmöglichkeiten bietet die Danfoss Hausstation?

Der Regler ECL Comfort 310 ermöglicht eine Anbindung an den cloud-basierten LeanHeat Monitor zur Fernüberwachung, Fernbedienung, Alarmierung und Optimierung. Die Station ist mit einem Datenbus RS485, einer Mod-Bus-Schnittstelle, einer M-Bus-Schnittstelle und einer TCP/IP-Schnittstelle für den Zugriff über das Internet ausgestattet. Eine USB-Serviceschnittstelle ist ebenfalls vorhanden. Diese umfassende Konnektivität ermöglicht eine ganzheitliche Betriebsüberwachung des gesamten Fernwärmesystems, einschließlich Versorgungs- und Rücklauftemperaturen über einen digitalen Zwilling, sowie ein effizientes Alarmmanagement.

Technische Daten

• Leistung Heizkreis: 47 kW
• Druckstufe: PN25
• Max. Vorlauftemperatur Fernwärmenetz: 130 °C
• Max. Differenzdruck FW-Netz: 20 bar
• Elektrischer Anschluss: 230V AC
• Abmessungen (H x B x T): 820 x 550 x 315 mm
• Gewicht: 55 kg
• Material Primärseite: Geschweißter Stahl
• Material Sekundärseite: Edelstahl

Die Danfoss Hausstation VXe Solo H OP HT bietet eine effiziente und kompakte Lösung für die Wärmeversorgung in Wohngebäuden. Ihre robuste Bauweise mit geschweißtem Stahlrohr im Primärteil und Edelstahlkomponenten im Sekundärteil, kombiniert mit der präzisen witterungsgeführten Regelung des ECL Comfort 310, ermöglicht niedrige Rücklauftemperaturen und einen sicheren Betrieb in Nah- und Fernwärmenetzen bis 130 °C und PN25. Die umfassenden Anschlussmöglichkeiten unterstützen eine moderne Systemüberwachung und -steuerung.

Lieferumfang

• 1x Danfoss Hausstation VXe Solo H OP HT
• 1x Außentemperaturfühler Pt1000 (Danfoss ESMT)
• 2x Anlegetemperaturfühler Pt1000 (Typ ESMC)
• 1x Tauchsensor Pt1000
• 1x Universal-Kabeltemperaturfühler Pt1000 (Danfoss ESMB)
