Beschreibung

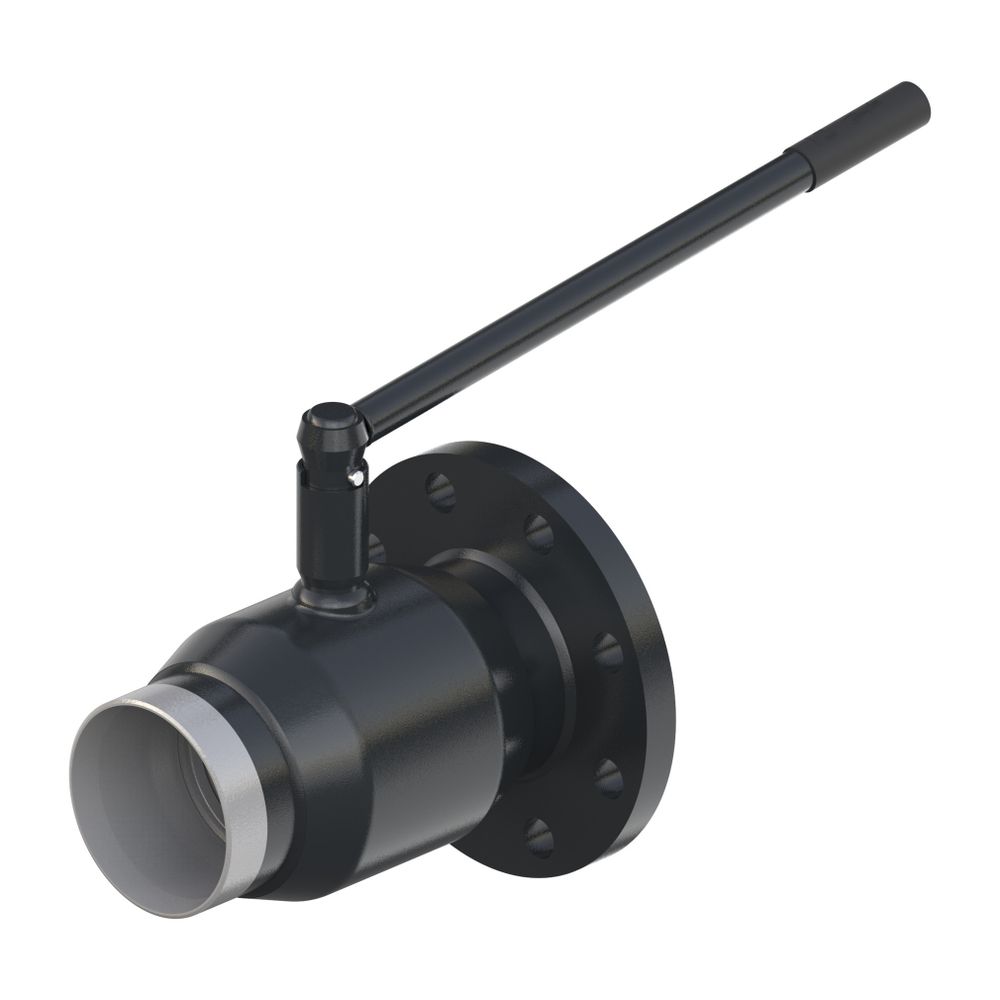

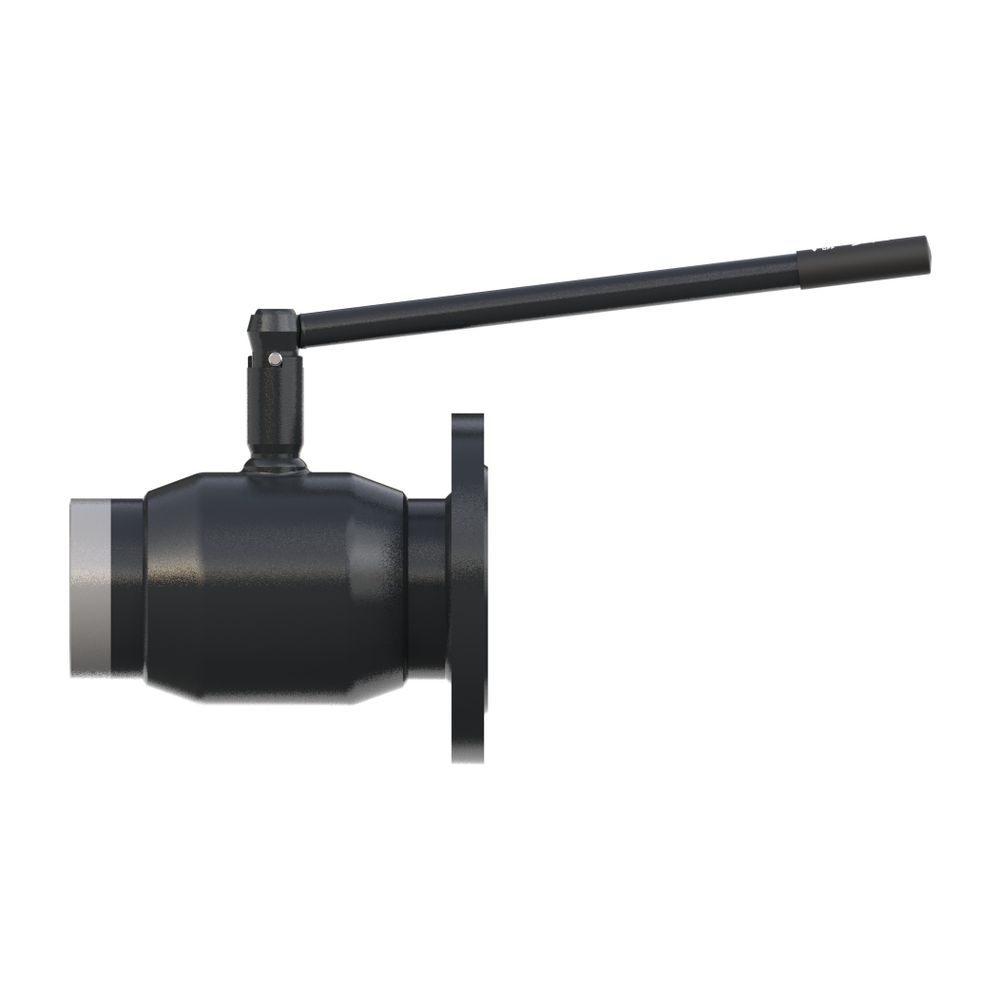

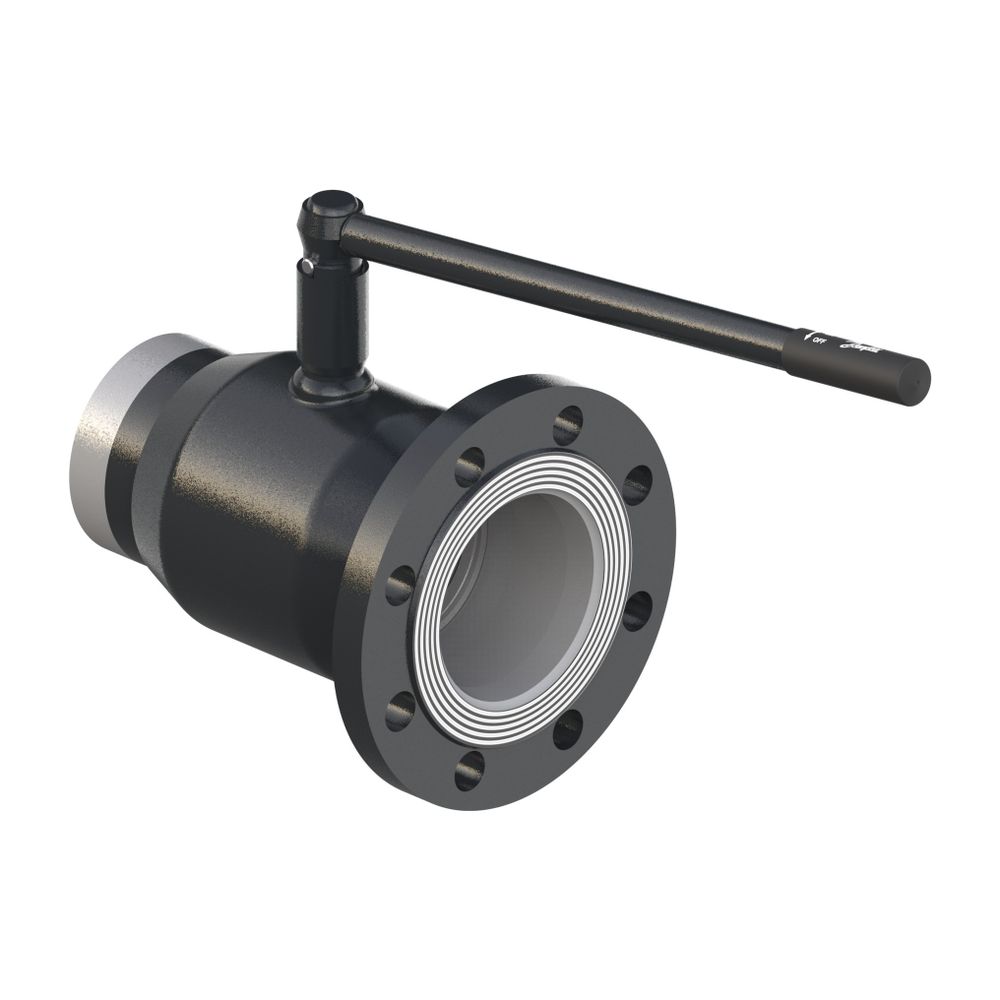

Danfoss Kugelhahn Typ JIP 125.14 DN 150, Kvs 1900m3/h, PN 25, Anschweissende mit Flansch (AE - FL)
Der Danfoss Kugelhahn Typ JIP 125.14 ist ein robuster und wartungsfreier Kugelhahn, der speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen entwickelt wurde. Mit einer Nennweite von DN 150, einem Kvs-Wert von 1900 m3/h und einem Nenndruck von PN 25 bietet er eine zuverlässige Absperrlösung. Die Ausführung mit Anschweißende und Flansch ermöglicht eine sichere und flexible Installation.
Wie ist der Danfoss Kugelhahn Typ JIP 125.14 konstruiert?
Der Kugelhahn verfügt über ein vollverschweißtes Gehäuse aus P 235 GH (ähnlich St. 37) und Schweißenden, die für hohe Stabilität sorgen. Die Kugel besteht aus X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) und ist mit einem zylindrischen Kerneinsatz ausgestattet, der den Durchgang reduziert. Die Schaltwelle aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) ist mit einer Schaltwellenverlängerung versehen, die eine Isolierung gemäß EnEV ermöglicht. Die Sitzringe bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE), während die Dichtungen aus alterungsbeständigem und wartungsfreiem PTFE und Graphit gefertigt sind.
Für welche Anwendungen ist der Danfoss Kugelhahn Typ JIP 125.14 geeignet und wie wird er betätigt?
Dieser Kugelhahn ist ideal für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen geeignet und für eine maximale Betriebstemperatur von 180 Grad Celsius ausgelegt. Die Betätigung erfolgt über einen Handhebel in L-Form, der eine einfache und sichere Bedienung ermöglicht. Die Anschlüsse bestehen aus Anschweißenden mit Flansch PN 25, die eine gerade Ausführung des Ventils ermöglichen. Das Ventil ist zudem mit Kupplungsanschlüssen ausgestattet.
Welche Qualitätsmerkmale und Prüfungen zeichnen den Kugelhahn aus?
Alle Danfoss Kugelhähne der Typenreihe JIP werden umfassenden Druck-, Funktions- und Dichtheitsprüfungen nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Dies stellt die Zuverlässigkeit und Dichtigkeit des Ventils sicher. Der Kugelhahn ist wartungsfrei konzipiert und benötigt keine besondere Verarbeitungstechnik oder Spezialwerkzeuge für die Installation.
Technische Daten
- Nennweite: DN 150
- Kvs-Wert: 1900 m3/h
- Nenndruck: PN 25
- Maximale Temperatur: 180 °C
- Baulänge: 345 mm
- Betätigungsart: Handhebel L-Form
- Ausführung: gerade
- Material Gehäuse und Schweißenden: P 235 GH
- Material Kugel: X5CrNi 18-10
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
Der Danfoss Kugelhahn Typ JIP 125.14 bietet eine zuverlässige und wartungsfreie Absperrlösung für anspruchsvolle Heizungs-, Kälte- und Fernwärmesysteme. Mit seiner Nennweite von DN 150, einem Kvs-Wert von 1900 m3/h und einer maximalen Betriebstemperatur von 180 Grad Celsius ist er für hohe Anforderungen ausgelegt. Die hochwertige Materialauswahl und die umfassenden Prüfungen ermöglichen eine lange Lebensdauer und sichere Funktion.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 065N3664 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N3664 |
| Ausführung | gerade |
| EAN-13 | 5702424597801 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 42,5 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| WEEE-Nr. | 66490570 |
