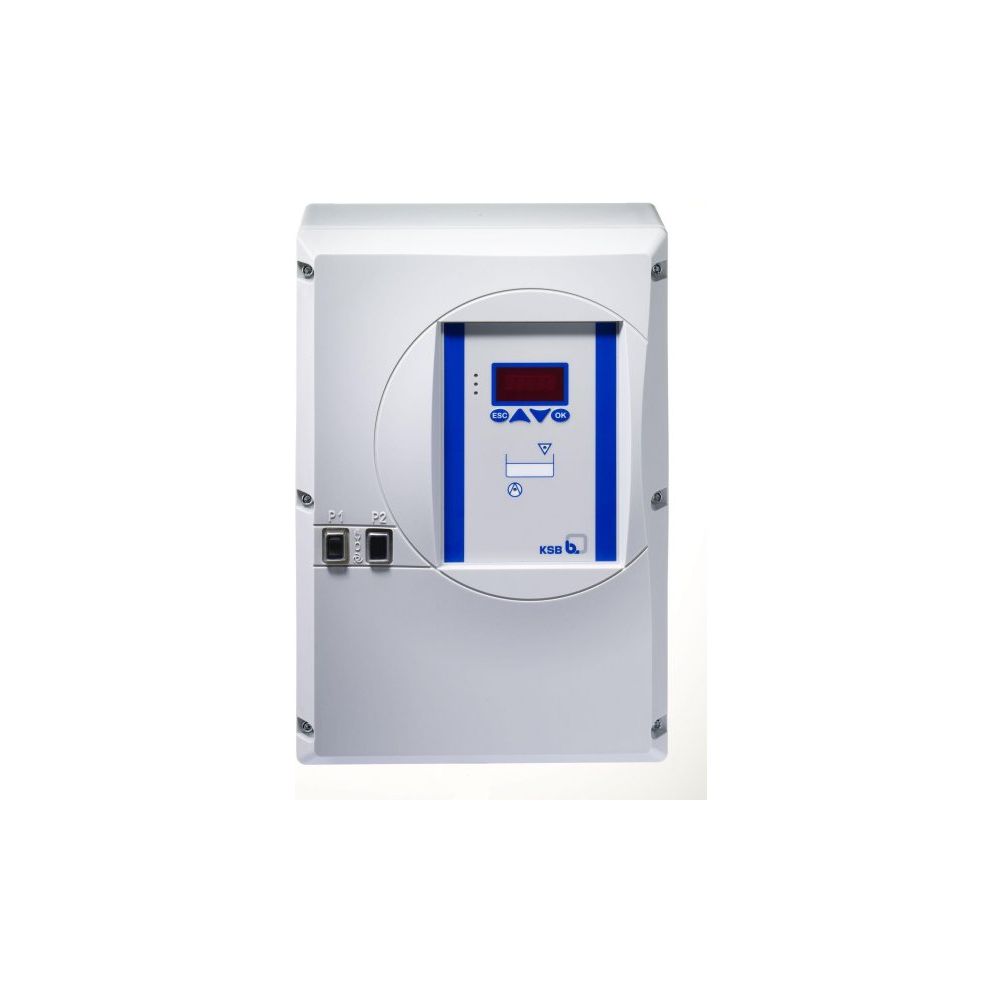

KSB LevelControl BC1 230 DFNO 100 230V, 10.0 A, DOL, Schwimmer, ohne Ex.
Artikelnummer: KSB-19073760
UVP: 1.374,40 €
1.007,40 €
367,00 € Rabatt
inkl. 19% MwSt.
Verpackungseinheit: 1,00 Stück
zzgl. Versandkosten
KSB LevelControl BC1 230 DFNO 100 230V, 10.0 A, DOL, Schwimmer, ohne Ex.
Beschreibung:
Niveauabhängiges Schaltgerät zur Steuerung und zum Schutz von ein oder zwei Pumpen. Direkteinschaltung bis 4 kW, Stern-Dreieck-Einschaltung bis 22 kW. Größere Leistungen auf Anfrage.
Einsatz:
Behälterentleerung über Schwimmschalter, digitale Schalter, 4...20 mA, pneumatisch (Staudruck), Lufteinperlung im Bereich Gebäudetechnik und Abwasser. Behälter befüllen über Schwimmschalter, digitale Schalter oder 4...20 mA im Bereich Gebäudetechnik und Wasserversorgung.
Pumpensteuer- und Überwachungsgerät mit
Bedieneinheit für 1 Pumpe(n). Die
Niveauerfassung erfolgt entweder über
Schwimmerschalter, analogem Sensor oder
int. pneumatischen Drucksensor
(Staudruck). Bei Störung aktiviert sich,
ein integrierter Alarmsummer 85 dB(A).
Optional: Akku-Nachrüstsatz für den
netzunabhängigen Alarm zur Versorgung
der Elektronik, der Sensorik, des
Alarmsummers und einer externen
Meldeeinrichtung wie Hupe.
Funktionen:
- Behälter entleeren
- Funktionslauf nach Stillstandszeit
- Laufzeitbegrenzung
- Aus über Nachlaufzeit
- Aus über Niveau
- Funktionslauf
- Fernquittierung
Überwachen:
- Optional: netzunabhängiger Akku mit
Ladeschaltung zur Versorgung der
Elektronik und der Signalisierung
(Summer / Horn)
- Hochwasseralarm
- Überstromschutz durch Bimetall im
Motor
- Kurzschlussschutz je Pumpe durch
Sicherung
- Potenzialfreier Wechsler für
Sammelstörmeldung
- Phasenüberwachung
- Spannungsüberwachung
- Sensorfehler/Live Zero
- Externer Alarmeingang
- Überwachung des Serviceintervalls
Anzeigen:
- Anzeige des Wasserstands
- LED-Ampel: Betriebsbereitschaft
(grün), Warnung (gelb), Alarm (rot)
- Prozessbild mit LEDs für Hochwasser,
Betrieb/Störung je Pumpe
- Betriebsstundenanzeige je Pumpe
- Anzeige der Netzspannung
- Drehfeldrichtungserkennung der
Netzversorgung
- Pumpenstarts je Pumpe- LED
Bedienen:
- H-0-A Schalter
- Bedientasten
- Typ BS: mit Hauptschalter
- Typ BC: Hauptschalter optional
Anschlüsse:
- Netzanschluss
- Pumpenmotor
- Mini-USB Serviceschnittstelle (RS232)
- Anschluss Akku-Nachrüstsatz
Digitale Eingänge: (24 V DC):
- max. 4 Schwimmer-/Niveauschalter
- max. 2 Eingänge Bimetall
- 1 ext. Alarmeingang
- 1 Fernquittierung
Digitale Ausgänge:
- 1 potenzialfreier Meldeausgang
Wechsler (250V,8A,S-Ö)
- 1 Meldeausgang (24 V DC) z.B für den
Anschluss einer Hupe, Kombialarm oder
Blitzleuchte 12V DC
Kein Verwendungshinweis vorhanden
Weiterlesen
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
Effiziente KSB Pumpensysteme und Zubehör
KSB ist ein weltweit führender Anbieter von Pumpen und Armaturen für zahlreiche Branchen und Anwendungen. Mit einer Erfindung zur Effizienzsteigerung von Dampfmaschinen beginnt bereits 1871 die Geschichte des deutschen Unternehmens, das heute ein breites Sortiment von Kreiselpumpen, Tauchpumpen, Schmutzwasserpumpen, Brandschutzpumpen, Hebeanlagen und Industriearmaturen umfasst. Die Qualitätsprodukte der KSB Gruppe sind besonders beliebt im Bereich der Wasserversorgung, Abwasserbehandlung, Energieerzeugung, Industrie und Bauwesen.
KSB bietet für jeden Bedarf eine maßgeschneiderte Pumpenlösungen, von Standardwasserpumpen bis hin zu hochspezialisierten Hochdruckpumpen. Die Marke KSB bietet Pumpen aus der Gebäude-, Industrie-, Wasser- und Energietechnik, mit flexibler Pumpenauslegung in hoher Effizienz und Qualität. Neben erstklassigen Pumpen bietet KSB auch ein umfassendes Zubehörsortiment an sowie Ersatzteile, von Dichtungen und Lagern bis hin zu Pumpensteuerungen und Überwachungssystemen. Diese hochwertigen Komponenten wurden speziell für KSB-Pumpen und -Systeme entwickelt und zeichnen sich durch ihre Langlebigkeit und hohe Kompatibilität aus, die für einen nachhaltigen und reibungslosen Betrieb sorgen.
Weiterlesen
Technische Daten
Hersteller-Warengruppe
10_Drehzahlregelung/Schaltgeräte
Hersteller-Serie
LevelControl
Hersteller-Produktgruppe
LevelControl, Schalt- u. Steuergerät
Hersteller-Artikelnummer
19073760
Hersteller
KSB
Anschlussspannung
230
Anzahl der Phasen
1
Anzahl der Pumpen
1
AnzPp
1
Art des Motorstarters
Direktstarter (DOL)
Artikelnummer
KSB-19073760
Baugroesse
BC1 230 DFNO 100
Baureihe
LevelControl
BetrSp
1ph 230
EAN-13
4031932103435
Einschaltart
Direkt
Elektrischer Anschluss
Anschlussklemmen
Erdungsanschluss
Neutralleiter
Frequenz
50/60 Hz
Funkstandard 2G
nein
Funkstandard 2G / 3G / 4G
nein
Funkstandard 3G
nein
Funkstandard 4G
nein
Funkstandard 5G
nein
Funkstandard Bluetooth
nein
Funkstandard WLAN 80211
nein
Geeignet für Bodenmontage
nein
Geeignet für Wandmontage
ja
Gehäusebreite
281
Gehäusetiefe
135
Gesamtbreite
281
Gesamthöhe
400
Gesamttiefe
135
Gewicht
5 kg
Höhe Gehäuse
400
Kommunikation
vorbereitet
Mit Kommunikationsschnittstelle RS-232
nein
Mit Kommunikationsschnittstelle RS-485
nein
Mit Schrank
ja
Nennstrom
10
Netzfrequenz
50
Potentialfreier Schaltkontakt
ja
Schnittstelle Impulszähler (Pulse counter)
nein
Schnittstelle PT100 / PT1000 / PTC
nein
Schnittstelle Pulse Width Modulation (PWM)
nein
Schnittstellensignal 0-10 V / 2-10 V
nein
Schnittstellensignal 0-20 mA / 4-20 mA
nein
Schrankbreite
281
Schrankhöhe
400
Schranktiefe
135
Schutzart (IP)
IP54
Stromart
AC
Umgebungstemperatur
-10
Unterstützt Protokoll für BACnet IP
nein
Unterstützt Protokoll für BACnet MS/TP
nein
Unterstützt Protokoll für CAN/CANOpen
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für LIN Bus
nein
Unterstützt Protokoll für LON/LONWorks
nein
Unterstützt Protokoll für Modbus RTU
nein
Unterstützt Protokoll für Modbus TCP
nein
Unterstützt Protokoll für PROFIBUS
nein
Unterstützt Protokoll für PROFINET IO
nein
Werkstoff des Gehäuses
Kunststoff
Wst_Gehäuse
Polycarbonat
