KSB Hebeanlage MiniCompacta UZ1.150 D mit Rückflusssperre, Steuerung LCB2
Artikelnummer: KSB-29131630
UVP: 10.670,99 €
4.680,00 €
5.990,99 € Rabatt
inkl. 19% MwSt.
Verpackungseinheit: 1,00 Stück

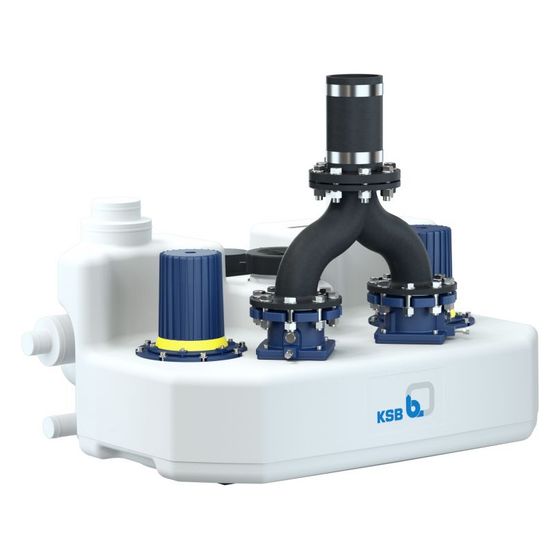

KSB Hebeanlage MiniCompacta UZ1.150 D mit Rückflusssperre, Steuerung LCB2
Beschreibung:
Überflutbare Einzel-Fäkalienhebeanlage oder Doppel-Fäkalienhebeanlage, zur automatischen Entsorgung von häuslichem Abwasser und Fäkalien aus Gebäudeteilen unterhalb der Rückstauebene.
Einsatz:
In Souterrainwohnungen, Bars, Partykellern, Kellersaunas, Kinos, Theatern, Kaufhäusern, Krankenhäusern, Hotels, Gaststätten, Schulen
Kein Verwendungshinweis vorhanden
Überflutbare, anschlussfertige Abwasserund Fäkalienhebeanlage als Doppelanlage gemäss der EN 12050-1 bestehend aus: 1 Sammelbehälter aus schlagfestem Kunststoff, mit Handlochdeckel,gas-, wasser- und geruchsdicht, winkelsymmetrischer Zulaufstutzenstellung. Mit integrierter Rückflusssperre. Gesamtvolumen: 150 l Abmessungen: 1155 x 800 x 600 mm Zulaufstutzen:
- horizontal: 2x DN 150/100 abgestuft, 1x DN 100 / 50 abgestuft, einschliesslich elastischer Schlauchverbindung DN 100
- vertikal: 1 x DN 150/100 abgestuft
- Mitte Zulauf: horizontal wählbar 180 / 250 mm Druckanschluss: DN 80, Flanschübergangsstück DN 80/100, Gummischlauch mit Gewebeeinlage, Differenzschlauch für Rohraussendurchmesser 108-114 mm Entlüftungsanschluss: DN 70, einschliesslich elastischer Schlauchverbindung Entleerungsanschluss: DN 40, einschliesslich elastischer Schlauchverbindung für Handmembranpumpe 2 Tauchmotorpumpen mit Freistromrad Ultradur, 2 Wellendichtringen m. Fettzwischenkammer, Motor mit eingebautem Überlastungsschutz, Schutzart IP 68 1 Analoger Schwimmsensor mit direkter Niveauerfassung Selbstanpassende, vollautomatische, elektronische Steuereinheit LevelControl Basic 2 Numerisches Display mit Zustandsanzeige (Ampel) und Navigationstasten. Füllstands- und Betriebsdatenanzeige, analoge Füllstandsmessung mit Sensorüberwachung. Dynamische Anpassung des Schaltfeldes, H-0-A-Schalter, Meldeleuchten für Betrieb, Störung und Hochwasser. Pumpenschutz mit Wicklungsschutzkontakt und Motorschutzschalter. Integrierter Alarmsummer, akkugepufferter netzunabhängiger Alarm. 2 Eingänge für externe Störmeldung und Fernquittierung, Sammelstörmeldung oder potentialfreie Betriebsmeldung. Gleichmässige Pumpenauslastung durch automatischen Pumpenwechsel, parametrierbare Serviceintervalle, Diagnose- und Meldefunktionen. Einfachste Anlagenkonfiguration durch Vorparametrierung und Einstellhilfe und weitere zahlreiche Zusatzfunktionen. Drehstromausführung, Steckerfertig, 1 m Netzanschluss mit CEE 3/n/PE 5-pol. und 4 m Motoranschlussleitung Fördermedium: __________________________ Förderstrom: _________ m3/h Förderhöhe: 11.9 m Laufrad: Freistromrad Schneideinrichtung: false Werkstoffe: Sammelbehälter: Polyethylen Pumpengehäuse: Laufrad: sonstige Welle: 1.4021 Betriebstemperatur: max. 40 oC Nennspannung: 3ph 400 V Netzfrequenz: 50 Hz Motorleistung P1: 1.02 kW Nennleistung P2: 0.75 kW Einschaltart: direkt Nennstrom: 2.1 A Drehzahl: 2900 1/min Nennweite druckseitig: DN 80/100 Gesamtgewicht: 110 kg Bestellinformationen: Fabrikat: KSB Baureihe: MiniCompacta Baugröße: UZ1.150 D Artikelnummer: 29131630 EAN/GTIN: 4031932101097 Materialpreisgruppe: 38
Weiterlesen
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
Effiziente KSB Pumpensysteme und Zubehör
KSB ist ein weltweit führender Anbieter von Pumpen und Armaturen für zahlreiche Branchen und Anwendungen. Mit einer Erfindung zur Effizienzsteigerung von Dampfmaschinen beginnt bereits 1871 die Geschichte des deutschen Unternehmens, das heute ein breites Sortiment von Kreiselpumpen, Tauchpumpen, Schmutzwasserpumpen, Brandschutzpumpen, Hebeanlagen und Industriearmaturen umfasst. Die Qualitätsprodukte der KSB Gruppe sind besonders beliebt im Bereich der Wasserversorgung, Abwasserbehandlung, Energieerzeugung, Industrie und Bauwesen.
KSB bietet für jeden Bedarf eine maßgeschneiderte Pumpenlösungen, von Standardwasserpumpen bis hin zu hochspezialisierten Hochdruckpumpen. Die Marke KSB bietet Pumpen aus der Gebäude-, Industrie-, Wasser- und Energietechnik, mit flexibler Pumpenauslegung in hoher Effizienz und Qualität. Neben erstklassigen Pumpen bietet KSB auch ein umfassendes Zubehörsortiment an sowie Ersatzteile, von Dichtungen und Lagern bis hin zu Pumpensteuerungen und Überwachungssystemen. Diese hochwertigen Komponenten wurden speziell für KSB-Pumpen und -Systeme entwickelt und zeichnen sich durch ihre Langlebigkeit und hohe Kompatibilität aus, die für einen nachhaltigen und reibungslosen Betrieb sorgen.
Weiterlesen
Technische Daten
Hersteller-Warengruppe
03_Hebeanlagen
Hersteller-Serie
MiniCompacta
Hersteller-Produktgruppe
MiniCompacta, Fäkalienhebeanlage
Hersteller-Artikelnummer
29131630
Hersteller
KSB
Alarmausgang
ja
Anlagenart
Doppelanlage
Anschluss Auslassseite
Flansch
Anschluss Einlassseite
Rohrende
Anschlussstandard Auslassseite
EN 1092-1
Anzahl der Einlassöffnungen
4
Anzahl der Phasen
3
Anzahl der Pumpen
2
AnzBeh
1
AnzPp
2
Artikelnummer
KSB-29131630
Aufgenommene Motorleistung (P1) pro Motor
1,02
Aufstellung hinter dem WC
nein
Baugroesse
UZ1.150 D
Bauhöhe
600
Baulänge
800
Baureihe
MiniCompacta
Bautiefe
1155
Behältervolumen
150
Bemessungsspannung
380
Drehzahl
2900
Druckstufe Flanschanschluss Auslassseite
PN 6
EAN-13
4031932101097
Einschaltart
direkt
Elektrischer Anschluss
Anschlusskabel mit Stecker
Explosionsgeschützt
nein
Flanschform
rund
Frequenz
50 Hz
Funkstandard 2G / 3G / 4G
nein
Funkstandard 5G
nein
Funkstandard Bluetooth
nein
Funkstandard WLAN 80211
nein
Geeignet für Außeneinsatz
nein
Geeignet für Fäkalien
ja
Gewicht
135 kg
Isolationsklasse nach IEC
F
Kabellänge
1,5
Kommunikation
ohne
LfrdForm
Freistromrad
Max Arbeitsdruck
2,5
Max Förderhöhe
11,9
Max Partikelgröße
40
Max Volumenstrom
26,5
MaxMedTemp
40
Mediumtemperatur (Dauerbetrieb)
0
Mit Alarmfunktion
ja
Mit Entlüftung
ja
Mit Kommunikationsschnittstelle RS-232
nein
Mit Kommunikationsschnittstelle RS-485
nein
Mit Rückschlagklappe
ja
Mit Schneidwerk
nein
Motorausgangsleistung (P2)
0,75
Nennbetriebsart
S3 50 % 1 min
Nenndurchmesser, Anschluss Auslassseite
DN 100
NennleistungP1
0,93
NennleistungP2
0,75
Nennspannung
3ph 400
Nennstrom
2,1
Nennweite
DN 80/100
Netzfrequenz
50
Potentialfreier Schaltkontakt
ja
Rohraußendurchmesser, Anschluss Auslassseite
80
Rohraußendurchmesser, Anschluss Einlassseite
100
Schneideinrichtung
ohne
Schnittstelle Impulszähler (Pulse counter)
nein
Schnittstelle PT100 / PT1000 / PTC
nein
Schnittstelle Pulse Width Modulation (PWM)
nein
Schnittstellensignal 0-10 V / 2-10 V
nein
Schnittstellensignal 0-20 mA / 4-20 mA
nein
Schutzart (IP)
IP68
SteckerTyp
CEE 3/n/PE 5-pol.
Typenzulassung nach BBR/EKS
nein
Umgebungstemperatur
0
Unterstützt Protokoll für BACnet IP
nein
Unterstützt Protokoll für BACnet MS/TP
nein
Unterstützt Protokoll für CAN/CANOpen
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für LIN Bus
nein
Unterstützt Protokoll für LON/LONWorks
nein
Unterstützt Protokoll für Modbus RTU
nein
Unterstützt Protokoll für Modbus TCP
nein
Unterstützt Protokoll für PROFIBUS
nein
Unterstützt Protokoll für PROFINET IO
nein
VolGes
150
Werkstoffgüte des Behälters
PE-40
Werkstoffgüte des Pumpengehäuses
PE-40
Wst_Behaelter
Polyethylen
Wst_Lfrd
Ultradur
Wst_PpGeh
Polyethylen
Wst_Welle
1,4021
