Beschreibung
Geberit Mepla Anschlusswinkel 90 Grad, D 20mm, Rp 3/4", L 5,2cm, Rotguss bleifrei
Dieser Anschlusswinkel aus bleifreiem Rotguss ermöglicht eine präzise 90-Grad-Verbindung in Trinkwasser- und Industrieinstallationen. Das Bauteil ist für das Geberit Mepla System optimiert und zeichnet sich durch eine hohe Materialbeständigkeit aus. Die Eigenschaft unverpresst undicht unterstützt die Prüfung der Verbindung während der Montage.
Robuste Materialqualität
Der Winkel besteht aus entzinkungsbeständigem, bleifreiem Rotguss, was eine dauerhafte Korrosionsbeständigkeit sicherstellt. Diese Materialwahl ist für Trinkwasserinstallationen geeignet und erfüllt die entsprechenden Anforderungen. Die Konstruktion ist für eine Mediumtemperatur im Dauerbetrieb von 0 bis 70 °C ausgelegt und bietet Stabilität in verschiedenen Versorgungssystemen.
Montage und Systemintegration

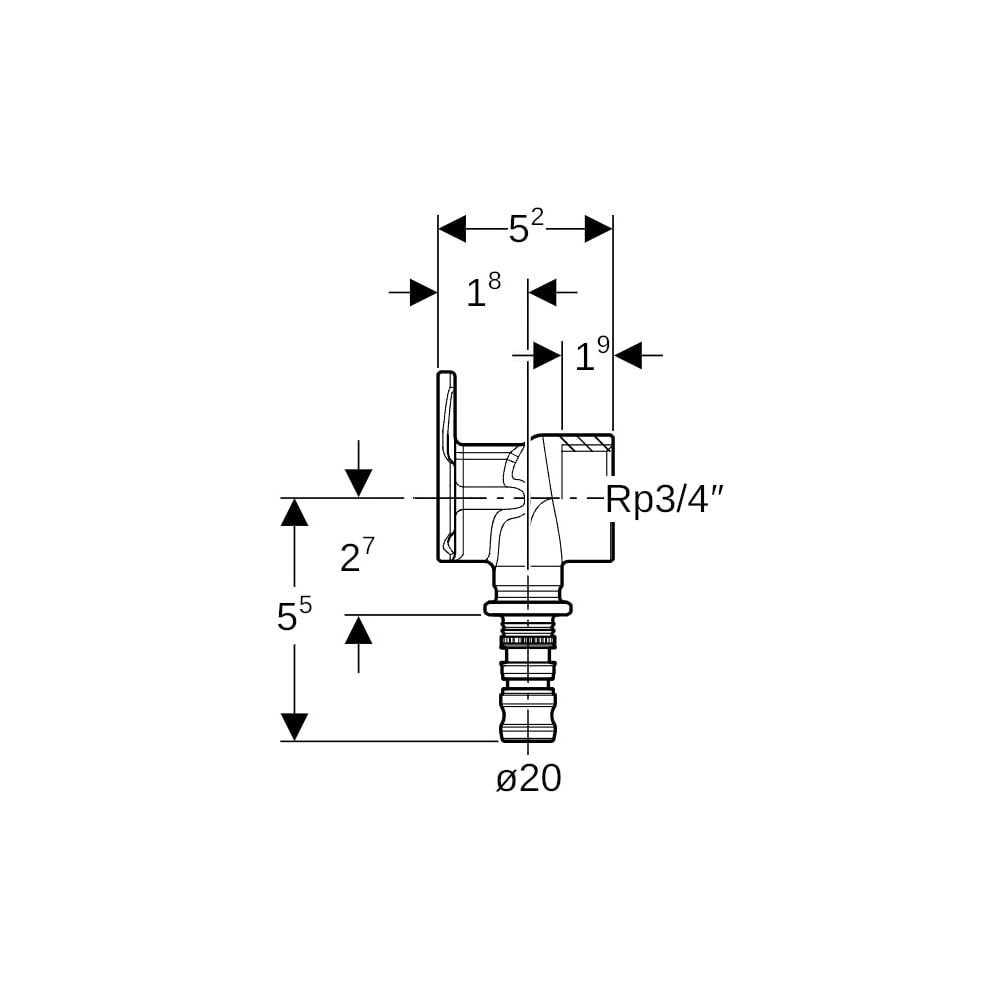

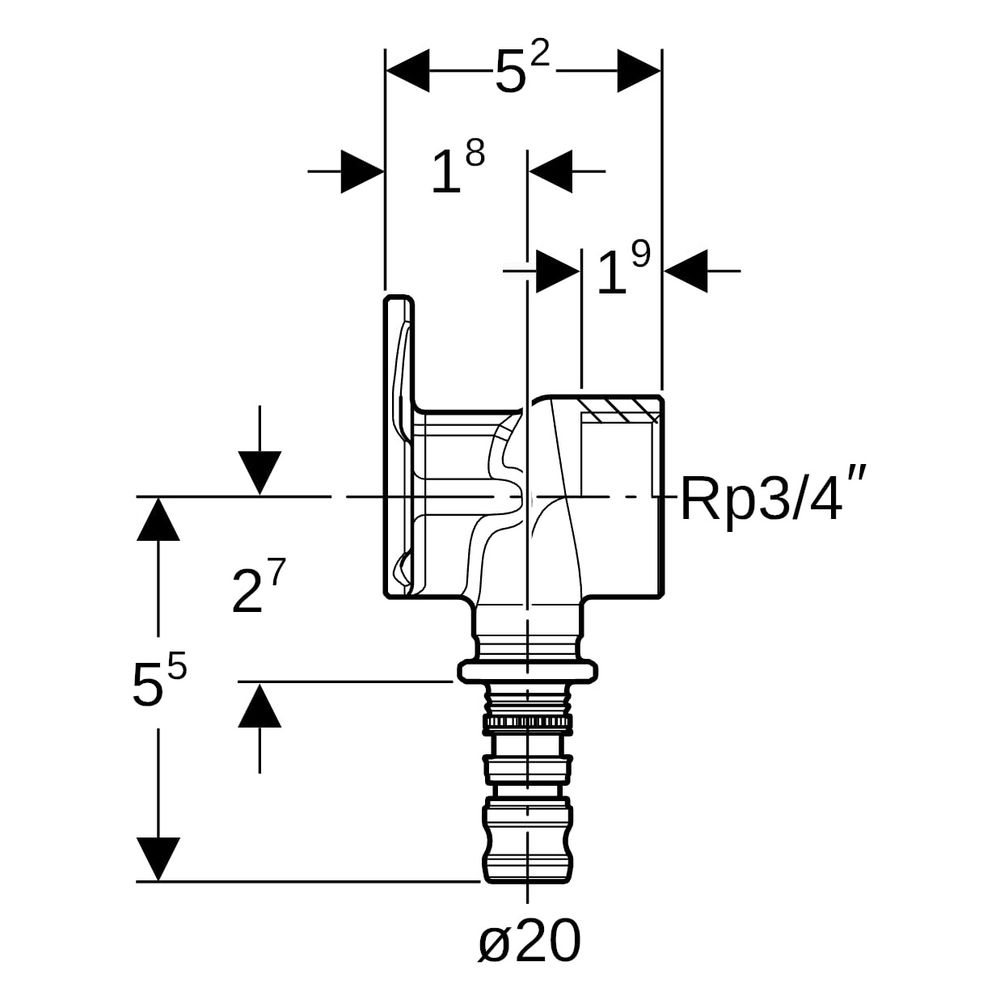

Das Bauteil ist auf das Mepla-System abgestimmt und ermöglicht eine passgenaue Installation. Mit einem Außendurchmesser von 20 mm und einem zylindrischen Innengewinde von 3/4 Zoll ist der Winkel für Nennweiten von DN 15 konzipiert. Die beiliegende Schutzkappe schützt das Gewinde vor Verunreinigungen während der Installation. Das Z-Maß von 2,7 cm und die Baulänge von 5,2 cm ermöglichen eine kompakte Leitungsführung.
Die Kombination aus hochwertigem Rotguss und systemgebundener Passgenauigkeit macht diesen Anschlusswinkel zu einer langlebigen Komponente für anspruchsvolle Installationen. Mit einem Außendurchmesser von 20 mm, einem 3/4 Zoll Innengewinde und einer Temperaturbeständigkeit bis 70 °C bietet das Bauteil eine zuverlässige Lösung für die professionelle Haustechnik.
Technische Daten
- Werkstoff: Rotguss (bleifrei)
- Winkel: 90 °
- Rohraußendurchmesser: 20 mm
- Innengewinde: 3/4 Zoll
- Nennweite: DN 15
- Länge: 5,2 cm
- Z-Maß: 2,7 cm
- Mediumtemperatur: 0 - 70 °C
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Mepla Fittings |
| Hersteller-Artikelnummer | 602294005 |
| Hersteller | Geberit |
| Anschluss | Schieber |
| Arbeitslänge Anschluss 1 | 27 |
| Artikelnummer | GEBERIT-602294005 |
| EAN-13 | 4025416700067 |
| Form | rechtwinklig |
| Gewicht | 0,186 kg |
| Gewindemaß Armatur | 3/4 Zoll |
| Länge ab Wandplatte | 52 |
| Länge Anschluss 1 | 55 |
| Länge Anschluss 2 | 34 |
| Länge Anschluss 3 | 18 |
| Mediumtemperatur (Dauerbetrieb) | 0 - 70 |
| Mit Schutzkappe | ja |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 15 |
| Nenndurchmesser Anschluss 2 | DN 15 |
| Oberflächenschutz | unbehandelt |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Werkstoff des Gehäuses | Bronze |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| WEEE-Nr. | DE53108643 |
