Geberit Mapress C-Stahl Bogen mit Einschubende 90 Grad, Außendurchmesser 15mm

Dieser 90-Grad-Bogen aus unlegiertem C-Stahl ermöglicht präzise Richtungsänderungen in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist für eine zuverlässige Verbindung in verzinkten C-Stahl-Installationen konzipiert und zeichnet sich durch eine hohe Verarbeitungsqualität aus.

Verbindungstechnik und Montage

Der Bogen verfügt über ein Einschubende sowie eine Pressmuffe. Zur Erhöhung der Sicherheit während der Installation ist das System unverpresst undicht, wodurch sich Fehlverbindungen bei der Druckprüfung unmittelbar identifizieren lassen. Ein integrierter Pressindikator unterstützt die korrekte Verpressung, während der transparente Schutzstopfen die Pressmuffe bis zur Montage vor Verschmutzungen bewahrt.

Material und Beständigkeit

Gefertigt aus unlegiertem Stahl 1.0034 (E195) gemäß DIN EN 10305, bietet der Fitting eine robuste Basis für dauerhafte Installationen. Die Dichtung besteht aus schwarzem CIIR, das für die Anforderungen in Versorgungssystemen ausgelegt ist. Die galvanisch verzinkte Oberfläche schützt das Material effektiv vor äußeren Einflüssen.

Die Kombination aus dem 90-Grad-Winkel und dem Außendurchmesser von 15 mm macht diesen Bogen zu einer idealen Komponente für passgenaue Rohrführungen. Durch die zugfeste Verbindung und die bewährte Materialqualität eignet sich das Bauteil hervorragend für anspruchsvolle Anwendungen in der Versorgungstechnik, wobei die geltenden Verlegerichtlinien für eine fachgerechte Montage zu berücksichtigen sind.

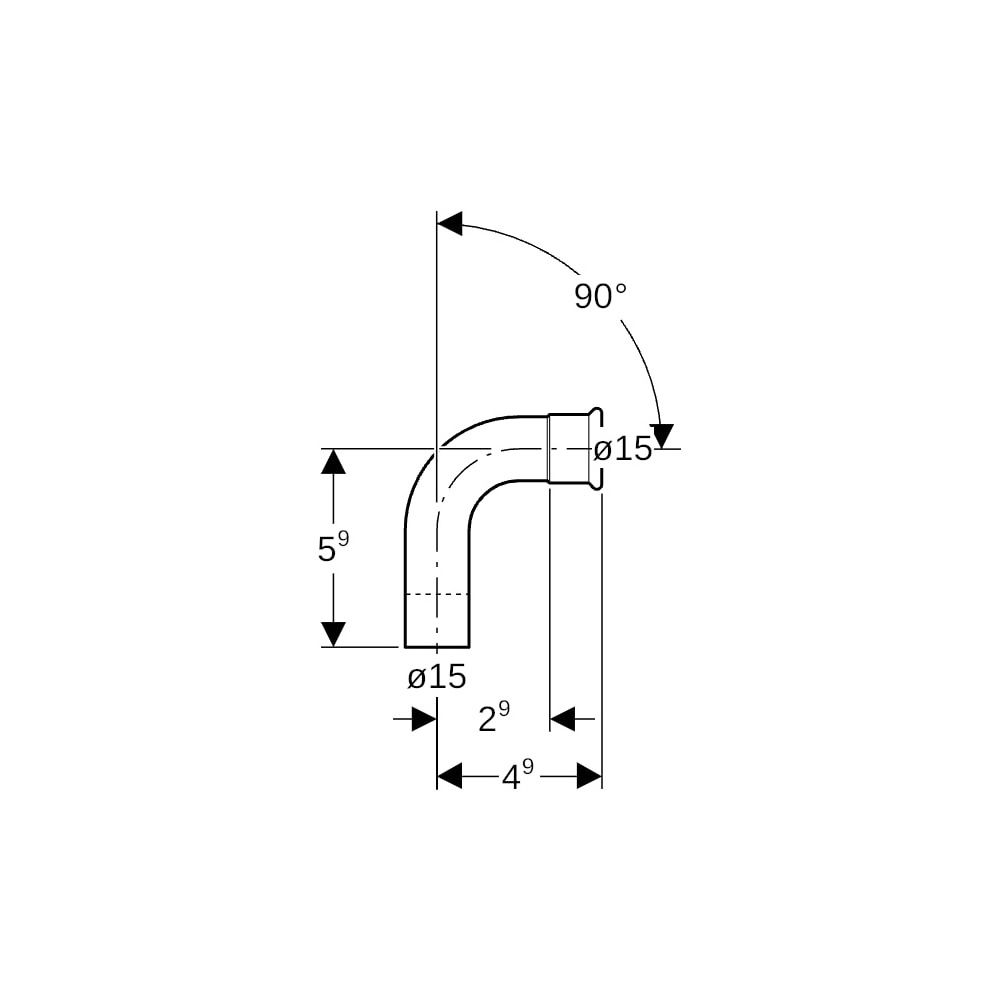

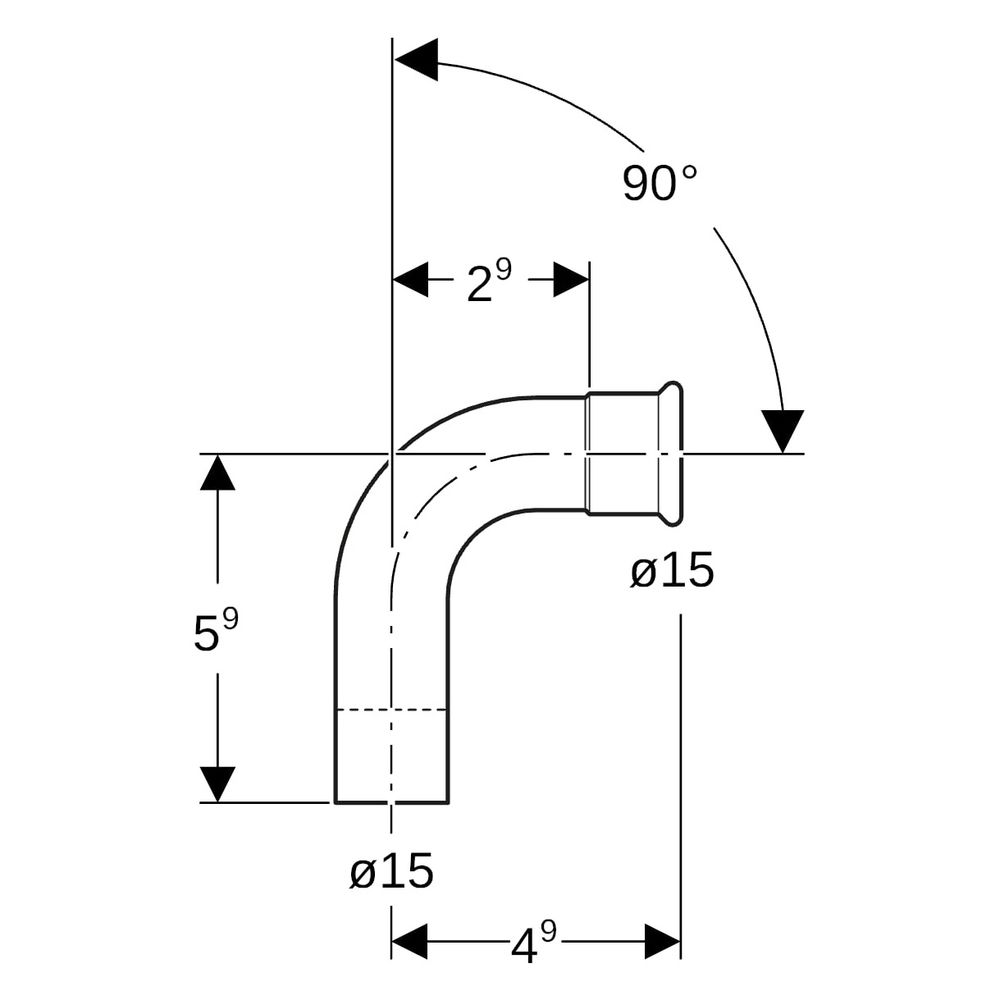

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Außendurchmesser: 15 mm
• Winkel: 90 °
• Nennweite: DN 12
• Dichtungsmaterial: CIIR
• Anschluss 1: Einschubende
• Anschluss 2: Pressmuffe
• Länge: 4,9 cm
• Höhe: 5,9 cm
• Z-Maß: 2,9 cm
