Beschreibung
Geberit Mapress C-Stahl Bogen mit Einschubende 45 Grad, Außendurchmesser 18mm
Dieser 45-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in C-Stahl-Rohrsystemen für die Haustechnik, Industrie und den Schiffbau. Das Bauteil verfügt über ein Einschubende sowie eine Pressmuffe und ist für eine zugfeste Installation konzipiert.
Zuverlässige Verbindungstechnik
Der Fitting aus unlegiertem Stahl 1.0034 (E195) ist galvanisch verzinkt und bietet durch die integrierte CIIR-Dichtung eine hohe Sicherheit. Die Eigenschaft unverpresst undicht ermöglicht eine einfache Kontrolle der Verbindung während der Montage. Der Pressindikator sowie der transparente Schutzstopfen an der Pressmuffe unterstützen eine präzise Verarbeitung gemäß den Verlegerichtlinien.
Technische Daten
- Werkstoff: Stahl unlegiert 1.0034 (E195)
- Außendurchmesser: 18 mm
- Winkel: 45 °
- Nennweite: DN 15
- Anschluss 1: Einschubende
- Anschluss 2: Pressmuffe
- Dichtungsmaterial: CIIR

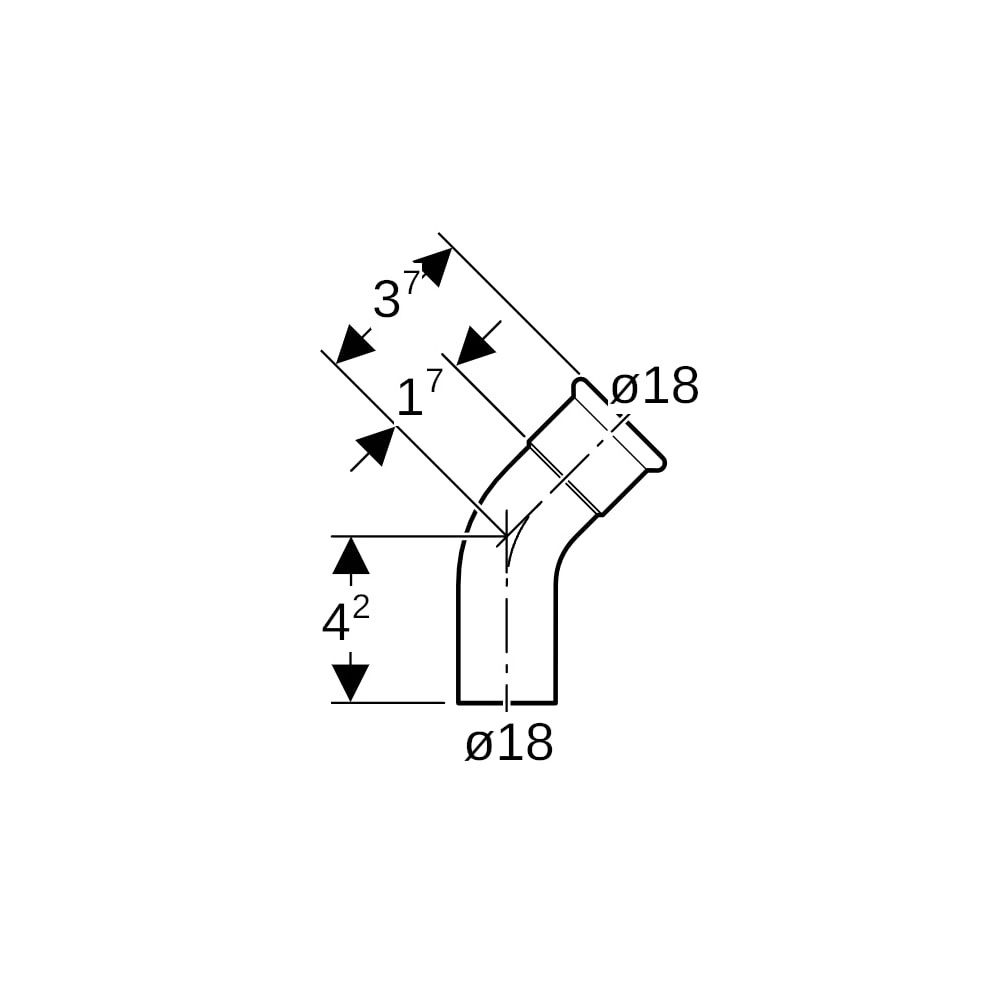

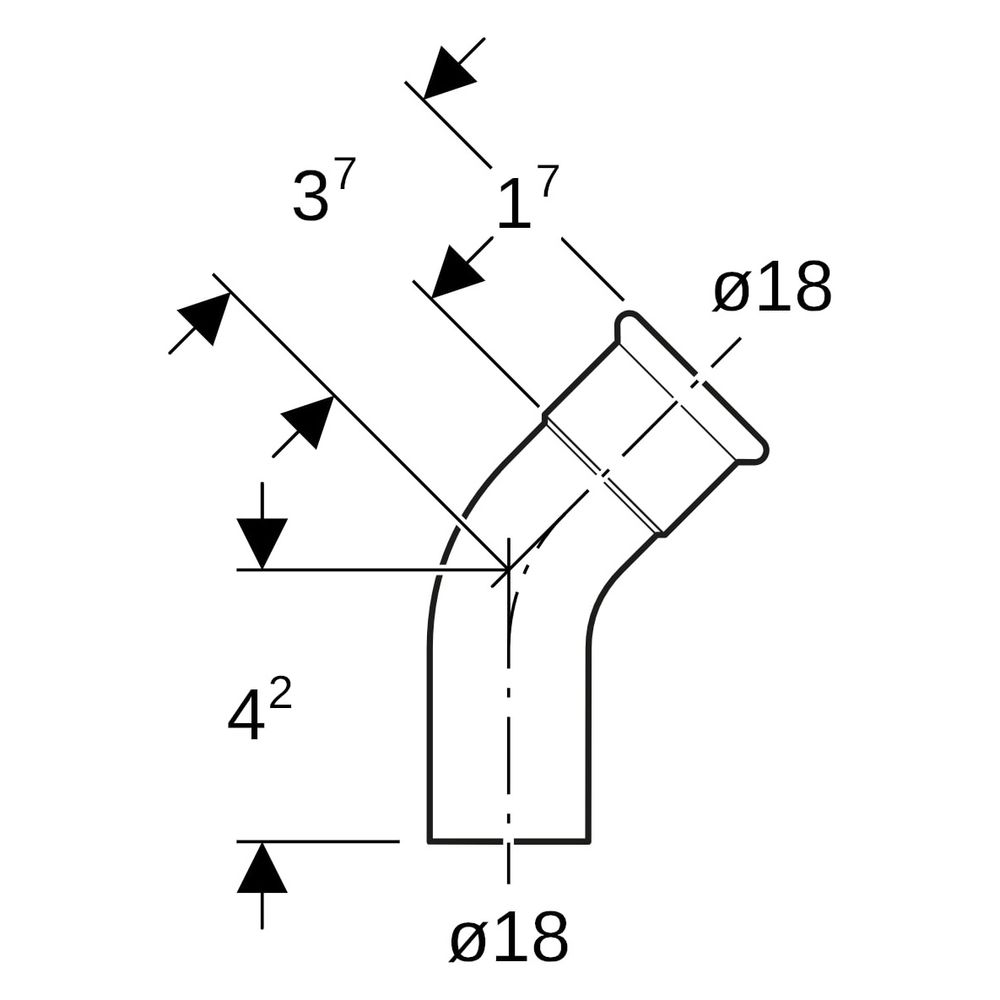

- Länge: 3,7 cm
- Höhe: 4,2 cm
- Z-Maß: 1,7 cm
Die Konstruktion aus verzinktem C-Stahl mit einem Außendurchmesser von 18 mm ermöglicht eine stabile Leitungsführung in anspruchsvollen Installationsumgebungen. Durch die Kombination aus bewährter Pressmuffentechnik und der unverpresst undichten Eigenschaft wird eine effiziente Montage sichergestellt. Dieser 45-Grad-Bogen ist eine Lösung für Versorgungssysteme, die eine hohe Materialqualität und passgenaue Dimensionierung erfordern.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 20703 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 2 | 17 |
| Artikelnummer | GEBERIT-20703 |
| EAN-13 | 4024723207030 |
| Form | Bogen |
| Gewicht | 0,055 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 42 |
| Länge Anschluss 2 | 37 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 15 |
| Nenndurchmesser Anschluss 2 | DN 15 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 18 |
| Rohraußendurchmesser Anschluss 2 | 18 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 45 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
