Beschreibung
Geberit Passbogen Mapress C-Stahl 90 Grad, DN 10, 12mm, Stahl, Verzinkt
Dieser Passbogen aus unlegiertem C-Stahl ermöglicht eine präzise 90-Grad-Umlenkung in Versorgungssystemen. Das Bauteil ist für einen Rohraußendurchmesser von 12 mm ausgelegt und zeichnet sich durch eine robuste, galvanisch verzinkte Oberfläche aus.
Robuste Verbindungstechnik
Der Bogen ist aus Stahl der Werkstoffgüte 1.0034 (E195) gefertigt und für den Einsatz in systemgebundenen Installationen konzipiert. Beide Anschlüsse sind als Schiebeenden ausgeführt, was eine effiziente Montage innerhalb des Mapress-Systems unterstützt. Zur Langlebigkeit trägt die werkseitige Ummantelung mit einer schwarzen Dichtbandage aus IIR-Butyl-Kautschuk bei. Die zugfeste Konstruktion sorgt für eine zuverlässige Verbindung in der Installation. Bei der Verarbeitung sind die spezifischen Verlegerichtlinien zu beachten.

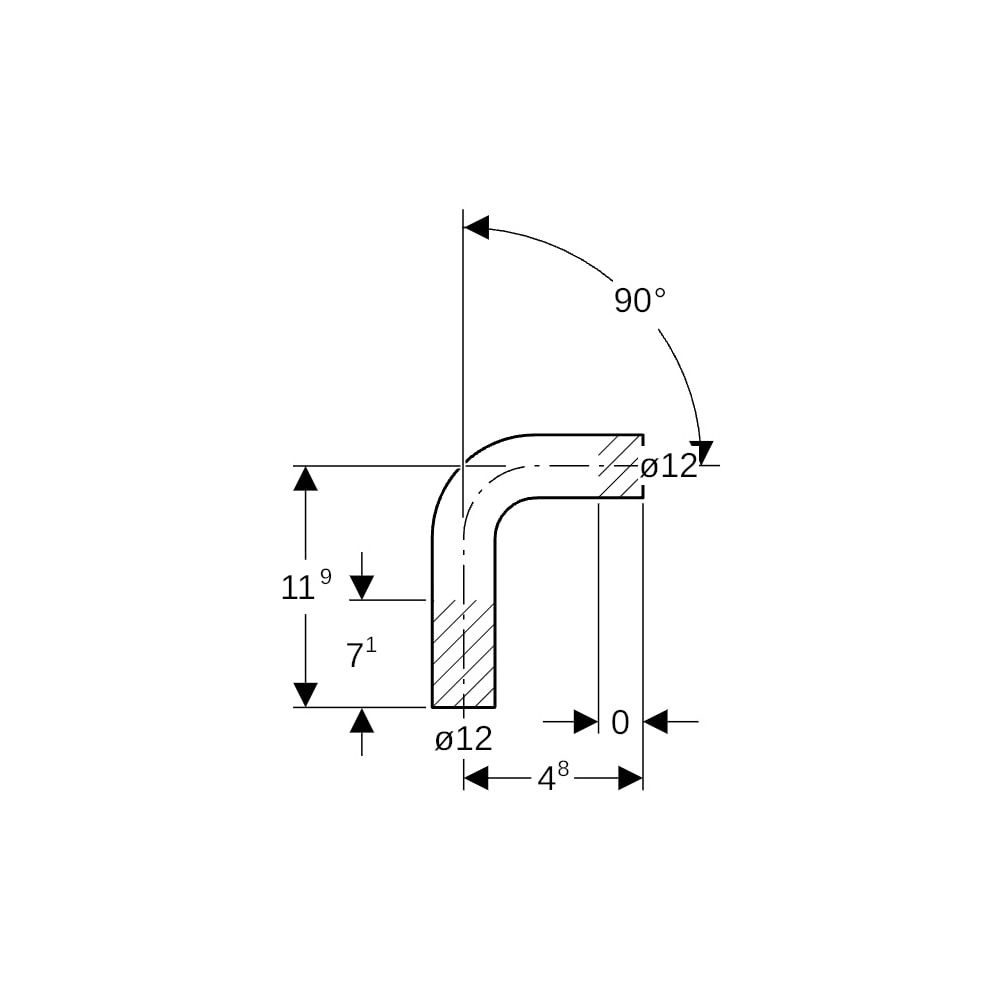

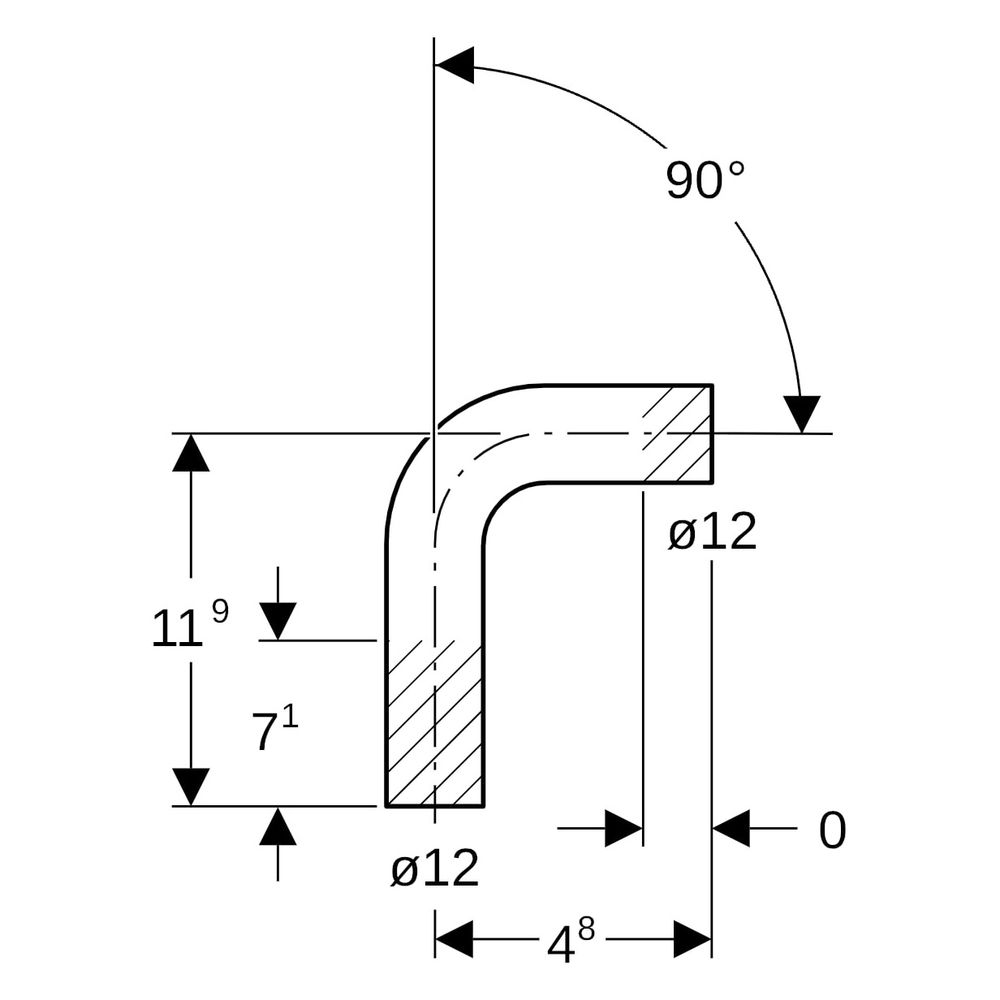

Technische Daten
- Werkstoff: Stahl unlegiert 1.0034 (E195)
- Nennweite: DN 10
- Rohraußendurchmesser: 12 mm
- Winkel: 90 °
- Höhe: 4,8 cm
- Oberflächenschutz: Galvanisch verzinkt
Dieser Passbogen aus C-Stahl bietet eine zugfeste Lösung für präzise 90-Grad-Richtungsänderungen in Versorgungssystemen. Durch die Kombination aus dem robusten Werkstoff 1.0034 und der schützenden IIR-Butyl-Kautschuk-Ummantelung eignet sich das Bauteil ideal für anspruchsvolle Installationen. Mit einem Nenndurchmesser von DN 10 und einem Außendurchmesser von 12 mm fügt sich der Fitting nahtlos in bestehende Systeme ein und unterstützt eine zuverlässige Leitungsführung.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 20401 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Schiebeende |
| Artikelnummer | GEBERIT-20401 |
| EAN-13 | 4024723204015 |
| Form | Bogen |
| Gewicht | 0,076 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 119 |
| Länge Anschluss 2 | 48 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 10 |
| Nenndurchmesser Anschluss 2 | DN 10 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 12 |
| Rohraußendurchmesser Anschluss 2 | 12 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
