Beschreibung
Geberit Mapress C-Stahl Übergangswinkel 90 Grad mit Außengewinde D 28mm, R 3/4"
Dieser 90-Grad-Übergangswinkel aus unlegiertem C-Stahl ermöglicht eine zuverlässige Verbindung zwischen einem Presssystem und einem Bauteil mit Außengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert.
Zuverlässige Verbindungstechnik
Der Winkel verfügt über eine Pressmuffe mit einem Außendurchmesser von 28 mm und ein kegeliges Außengewinde der Größe R 3/4 Zoll. Das System ist unverpresst undicht, was eine schnelle Kontrolle während der Installation ermöglicht. Ein integrierter Pressindikator sowie ein transparenter Schutzstopfen an der Pressmuffe unterstützen die fachgerechte Verarbeitung. Die Dichtung besteht aus CIIR schwarz, wobei der Fitting zusätzlich mit einer Dichtbandage aus IIR Butyl-Kautschuk ummantelt ist.
Material und Ausführung
Gefertigt aus unlegiertem Stahl 1.0034 (E195) gemäß DIN EN 10305, ist der Übergangswinkel galvanisch verzinkt. Die robuste Konstruktion ist zugfest und für den Einsatz in entsprechenden Versorgungssystemen optimiert. Bei der Installation sind die Verlegerichtlinien des Herstellers zu beachten.
Die Kombination aus der präzisen 90-Grad-Geometrie und der hochwertigen Materialwahl macht diesen Übergangswinkel zu einer stabilen Komponente für Rohrleitungssysteme. Mit einem Außendurchmesser von 28 mm und einem R 3/4 Zoll Außengewinde bietet das Bauteil eine passgenaue Lösung für anspruchsvolle Installationen.

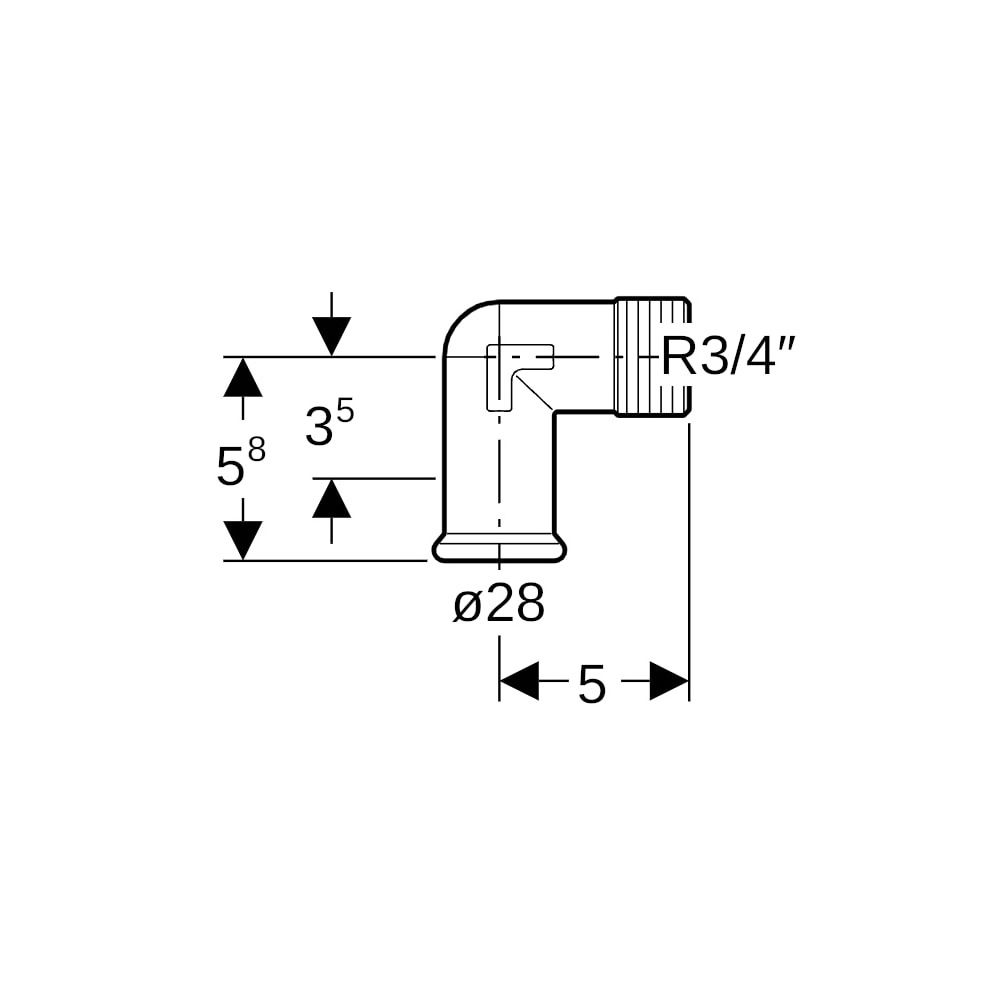

Technische Daten
- Winkel: 90 °
- Außendurchmesser: 28 mm
- Außengewinde: R 3/4 Zoll
- Werkstoff: Stahl unlegiert 1.0034 (E195)
- Nennweite: DN 25
- Länge: 5,8 cm
- Höhe: 5 cm
- Z-Maß: 3,5 cm
- Dichtungsmaterial: CIIR
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 21609 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Arbeitslänge Anschluss 1 | 35 |
| Artikelnummer | GEBERIT-21609 |
| EAN-13 | 4024723216094 |
| Form | Winkel |
| Gewicht | 0,2 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 58 |
| Länge Anschluss 2 | 50 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 25 |
| Nenndurchmesser Anschluss 2 | DN 25 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 28 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
