Beschreibung
Geberit Mapress C-Stahl Übergangsbogen 90 Grad mit Außengewinde D 15mm, R 3/8"
Dieser Übergangsbogen aus unlegiertem C-Stahl ermöglicht eine präzise 90-Grad-Verbindung zwischen einem Presssystem und einem Bauteil mit Außengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert. Dank der integrierten Pressindikator-Funktion und der Eigenschaft, im unverpressten Zustand undicht zu sein, wird eine sichere Montage unterstützt.
Robuste Verbindungstechnik
Der Bogen besteht aus unlegiertem Stahl 1.0034 (E195) und ist galvanisch verzinkt. Die Verbindung erfolgt einseitig über eine Pressmuffe mit der Kontur M und auf der anderen Seite über ein kegeliges Außengewinde nach ISO 7-1. Für eine zuverlässige Abdichtung sorgt der integrierte Dichtring aus CIIR. Das Fitting ist für eine fachgerechte Installation mit einer Dichtbandage aus IIR Butyl-Kautschuk ausgestattet.
Dieser Übergangsbogen bietet eine stabile Lösung für anspruchsvolle Leitungssysteme. Mit einem Rohraußendurchmesser von 15 mm und einem 3/8 Zoll Außengewinde ist er auf gängige Installationsstandards abgestimmt. Die zugfeste Konstruktion unterstützt eine effiziente und langlebige Montage in verschiedenen Versorgungssystemen.
Technische Daten
- Werkstoff: Stahl unlegiert 1.0034 (E195)
- Rohraußendurchmesser: 15 mm
- Außengewinde: 3/8 Zoll
- Winkel: 90 °
- Dichtungsmaterial: CIIR

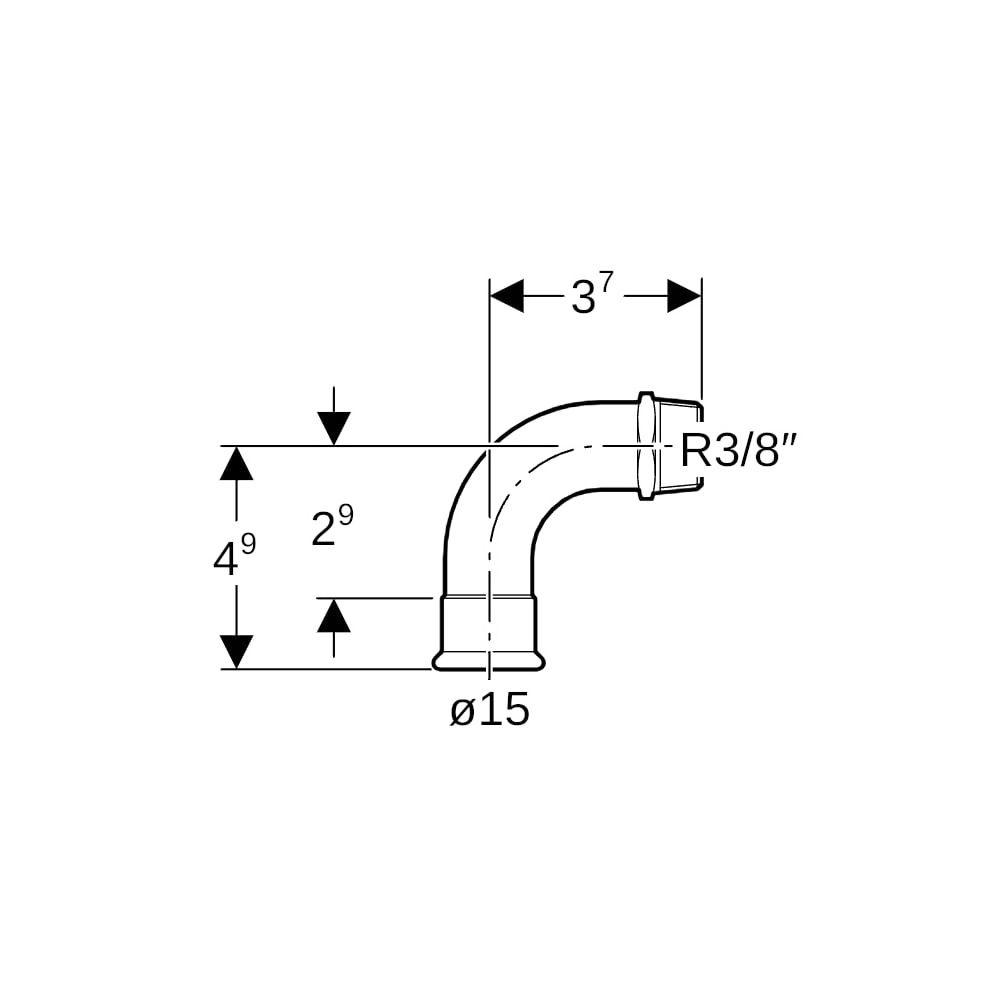

- Länge: 4,9 cm
- Höhe: 3,7 cm
- Z-Maß: 2,9 cm
Lieferumfang
- 1x Übergangsbogen 90 Grad
- 1x Dichtbandage
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 20502 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Arbeitslänge Anschluss 1 | 29 |
| Artikelnummer | GEBERIT-20502 |
| EAN-13 | 4024723205029 |
| Form | Bogen |
| Gewicht | 0,061 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 49 |
| Länge Anschluss 2 | 37 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 12 |
| Nenndurchmesser Anschluss 2 | DN 12 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 15 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
Downloads
Geberit Vertriebs GmbH
Theuerbachstraße 1
88630 Pfullendorf
Deutschland
88630 Pfullendorf
Deutschland
Geberit Bad- und Sanitärprodukte
Die Geberit AG ist einer der traditionsreichsten und größten Sanitär-Hersteller. Vor allem die Spülkästen und Drückerplatten der Premium-Marke begeistern im Badezimmer: Hier vereinen sich seit jeher höchste Qualitätsstandards und wertvolles technisches Know-How, das mittlerweile auch auf globaler Bühne nach seinesgleichen sucht. Doch in Geberit steckt noch viel mehr: 2015 übernahm der Sanitäranbieter den skandinavischen Hersteller für Badkeramik Sanitec, zu dem auch Keramag gehört. Seit April 2019 gingen beide Marken komplett in Geberit auf.
Besonders attraktiv macht die Marke ihr unvergleichbar umfangreiches Sortiment, das nahezu alle Sanitärbereiche abdeckt. Zudem vereinen alle Geberit-Produkte fast 150 Jahre Erfahrung und Kompetenz in Sachen Sanitärtechnik. Höchste Qualitätsstandards mit besonderem Augenmerk für innovative Sanitärlösungen sind ihr Ergebnis. Von der Heberglocke bis zum Waschbeckenunterschrank bietet die Premium-Marke komfortable und optisch einwandfreie Produkte mit zeitlosen Designs, die in erster Linie auf Langlebigkeit ausgerichtet sind. Geberit WC-Systeme wie Montageelemente, Spülkästen, Betätigungsplatten, Abläufe und Vorwandelemente sind im Bad nicht mehr wegzudenken. Entdecken Sie innovative Highlights wie Geberit AquaClean sowie das gesamte Sortiment von Geberit auf Ihrem SHK-Marktplatz heizung-billiger.de.
Hinweis zur Trinkwasserverordnung
Für sicherheitsrelevante Bauteile in Trinkwasserinstallationen gelten besondere gesetzliche und technische Anforderungen. Entsprechende Arbeiten dürfen nur durch qualifizierte Fachkräfte erfolgen.
