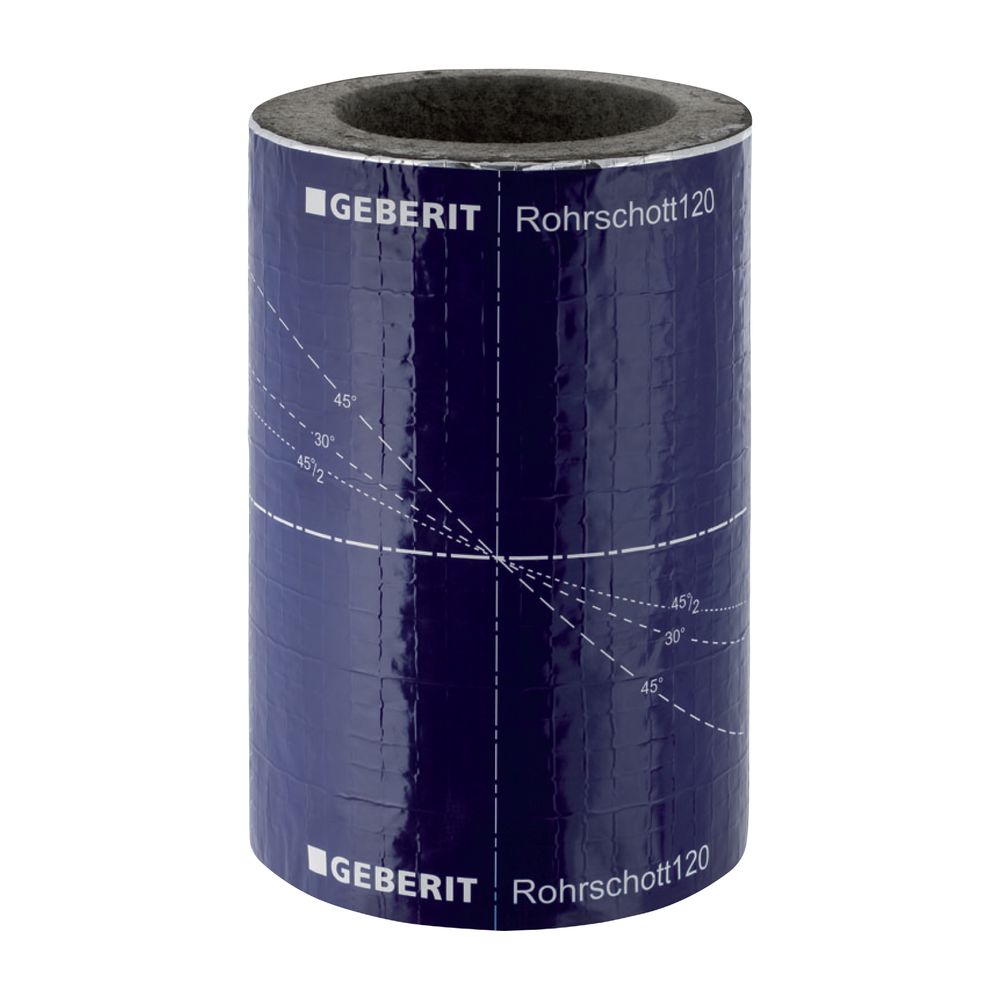

Geberit Rohrschott120, DN 150, 160mm, 34cm, 315820001

Das Geberit Rohrschott120 dient dem Schutz vor Rauch- und Feuerausbreitung in Gebäudeentwässerungssystemen. Es ist für den Einsatz mit Geberit Silent-db20 sowie Geberit PE Rohrsystemen konzipiert und ermöglicht eine sichere Durchführung durch Decken. Das Brandschutzelement erfüllt die Feuerwiderstandsklassen R 30, R 60, R 90 und R 120 nach DIN 4102-11.

Einsatzbereiche und Montage

Das Rohrschott ist für den Einbau in Decken optimiert und kann über Rohrumlenkungen installiert werden. Die Montage erfolgt in Verbindung mit Systemkomponenten wie Spannverbindern, PE-Dämmbandagen, Dämmschläuchen, Elektroschweißmuffen, Spiegelschweißverbindungen oder Schalldämmmatten. Durch diese Kombinationsmöglichkeiten lässt sich das Brandschutzelement präzise in Entwässerungsinstallationen integrieren.

Technische Daten

• Nennweite (DN): 150
• Außendurchmesser (Rohr): 160 mm

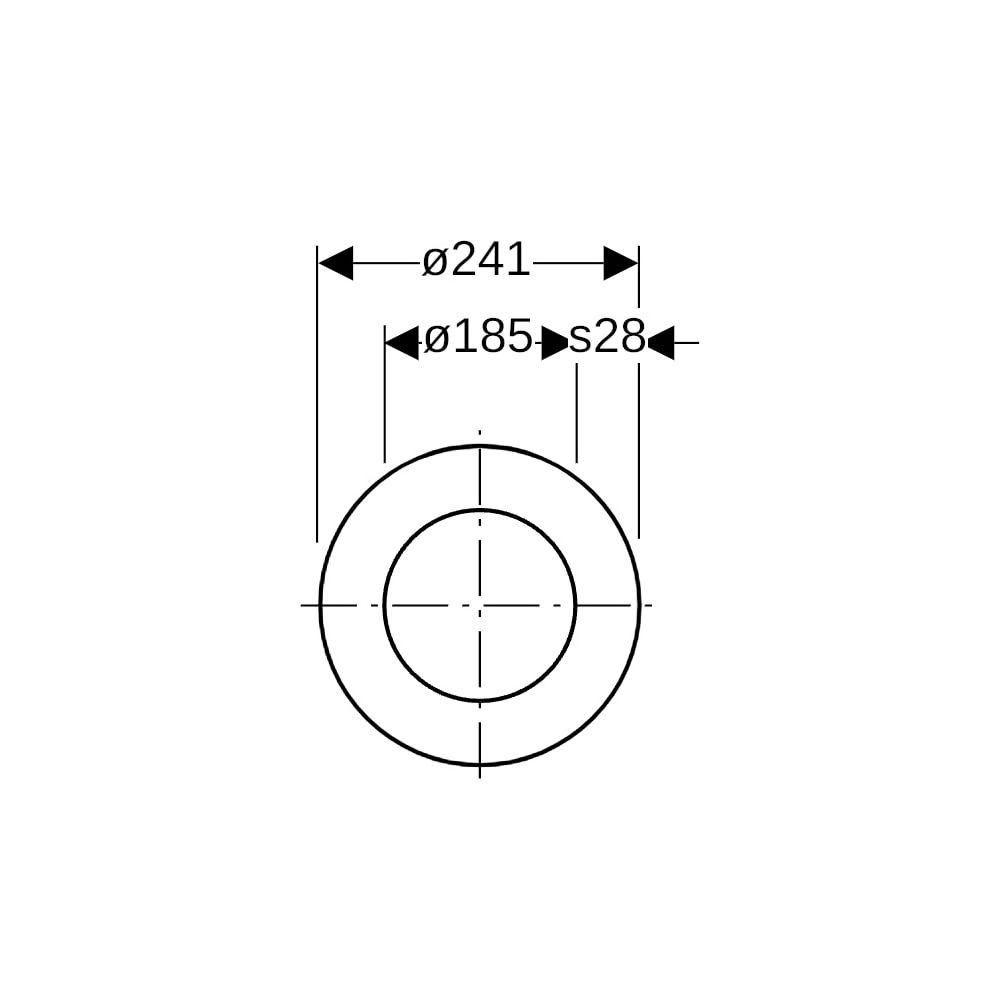

• Innendurchmesser: 185 mm
• Außendurchmesser (Schott): 24,1 cm
• Wanddicke: 28 mm

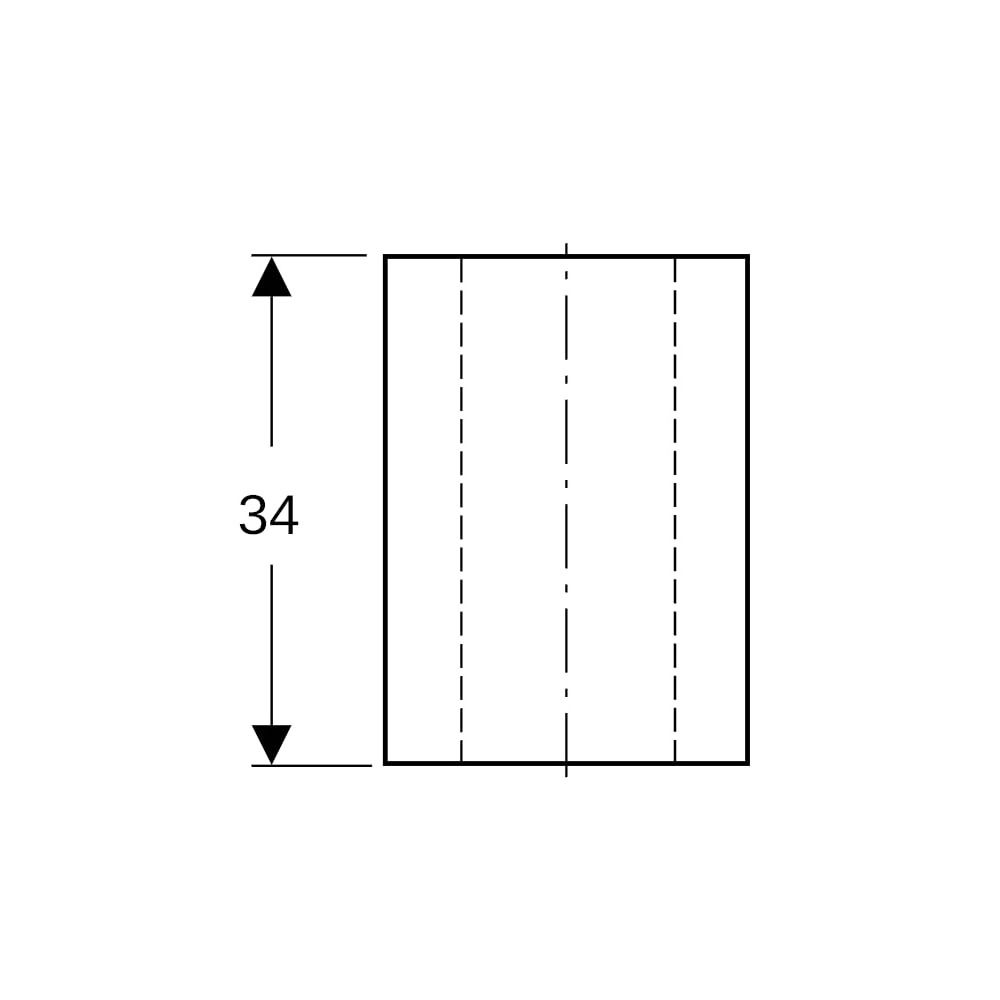

• Höhe: 34 cm

Dieses Brandschutzschott bietet geprüfte Sicherheit für die Gebäudeentwässerung. Mit einer Höhe von 34 cm und einer Eignung für Rohre mit einem Außendurchmesser von 160 mm deckt es die Anforderungen der Feuerwiderstandsklassen R 30 bis R 120 ab. Die Konstruktion mit einer Wanddicke von 28 mm stellt eine Barriere gegen Brandübertragungen dar und unterstützt die Einhaltung geltender Brandschutzvorgaben.

Lieferumfang

• 1x Geberit Rohrschott120
• 1x Dichtschnur 1,2 m
• 1x Dämmschlauch 1 m, längs aufgeschnitten
• 1x Aluminiumklebeband 2 m
• 2x Hinweisschilder
