Beschreibung
Geberit Mapress C-Stahl Bogen mit Einschubende 45 Grad, Außendurchmesser 22mm
Dieser 45-Grad-Bogen aus unlegiertem C-Stahl dient der präzisen Richtungsänderung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil verfügt über ein Einschubende sowie eine Pressmuffe und ist für eine dauerhafte, zugfeste Verbindung konzipiert.
Zuverlässige Verbindungstechnik
Der Fitting aus unlegiertem Stahl 1.0034 (E195) ist galvanisch verzinkt und bietet durch die integrierte CIIR-Dichtung eine hohe Sicherheit. Ein besonderes Merkmal ist die Eigenschaft, dass der Bogen im unverpressten Zustand undicht ist, was eine schnelle visuelle Kontrolle während der Montage ermöglicht. Der Pressindikator unterstützt dabei die korrekte Verarbeitung gemäß den geltenden Verlegerichtlinien. Zum Schutz vor Verunreinigungen ist die Pressmuffe mit einem transparenten Schutzstopfen versehen.
Technische Daten
- Werkstoff: Stahl unlegiert 1.0034 (E195)
- Außendurchmesser: 22 mm
- Winkel: 45 °
- Nennweite: DN 20
- Anschluss 1: Einschubende
- Anschluss 2: Pressmuffe
- Dichtungsmaterial: CIIR

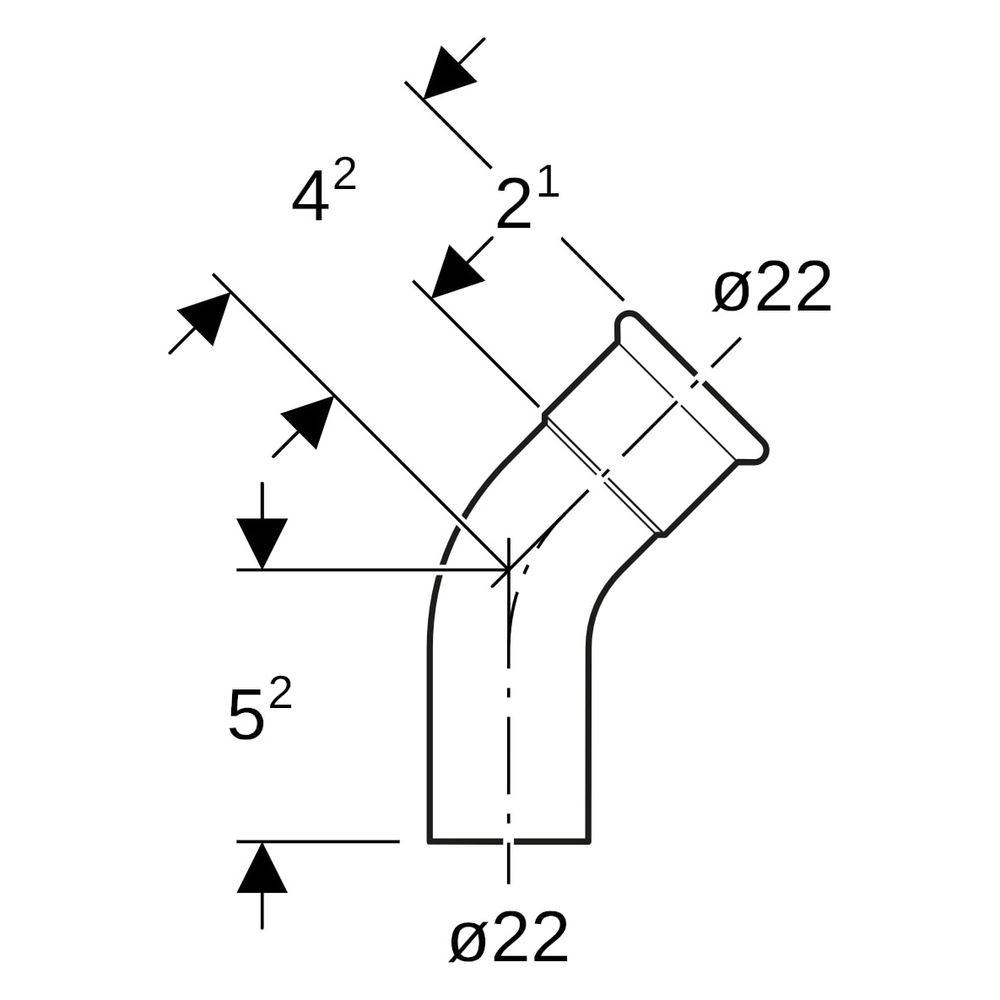

- Länge: 4,2 cm
- Höhe: 5,2 cm
- Z-Maß: 2,1 cm
Durch die robuste Materialwahl und die präzise Fertigung eignet sich dieses Bauteil ideal für anspruchsvolle Versorgungssysteme. Mit einem Außendurchmesser von 22 mm und der bewährten M-Kontur ermöglicht der Bogen eine effiziente Installation, die eine dauerhafte und sichere Rohrverbindung sicherstellt.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 20704 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 2 | 21 |
| Artikelnummer | GEBERIT-20704 |
| EAN-13 | 4024723207047 |
| Form | Bogen |
| Gewicht | 0,083 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 52 |
| Länge Anschluss 2 | 42 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | DN 20 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 22 |
| Rohraußendurchmesser Anschluss 2 | 22 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 45 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
