Beschreibung
Geberit Mapress T-Stück reduziert CW617N, D 22mm, D1 18mm, D2 18mm, 61195
Dieses T-Stück aus Messing der Serie Mapress ermöglicht zuverlässige Abzweigungen in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist aus dem Werkstoff CW617N gefertigt und für eine zugfeste Pressverbindung konzipiert.
Montage und Sicherheit
Die Konstruktion unterstützt eine effiziente Installation durch die Eigenschaft unverpresst undicht, welche eine schnelle Überprüfung der Verbindung ermöglicht. Ausgestattet mit einem Pressindikator und einem transparenten Schutzstopfen an der Pressmuffe, bietet das System eine hohe Sicherheit bei der Verarbeitung. Eine Dichtung aus CIIR sorgt für eine zuverlässige Abdichtung der Verbindungsstellen.

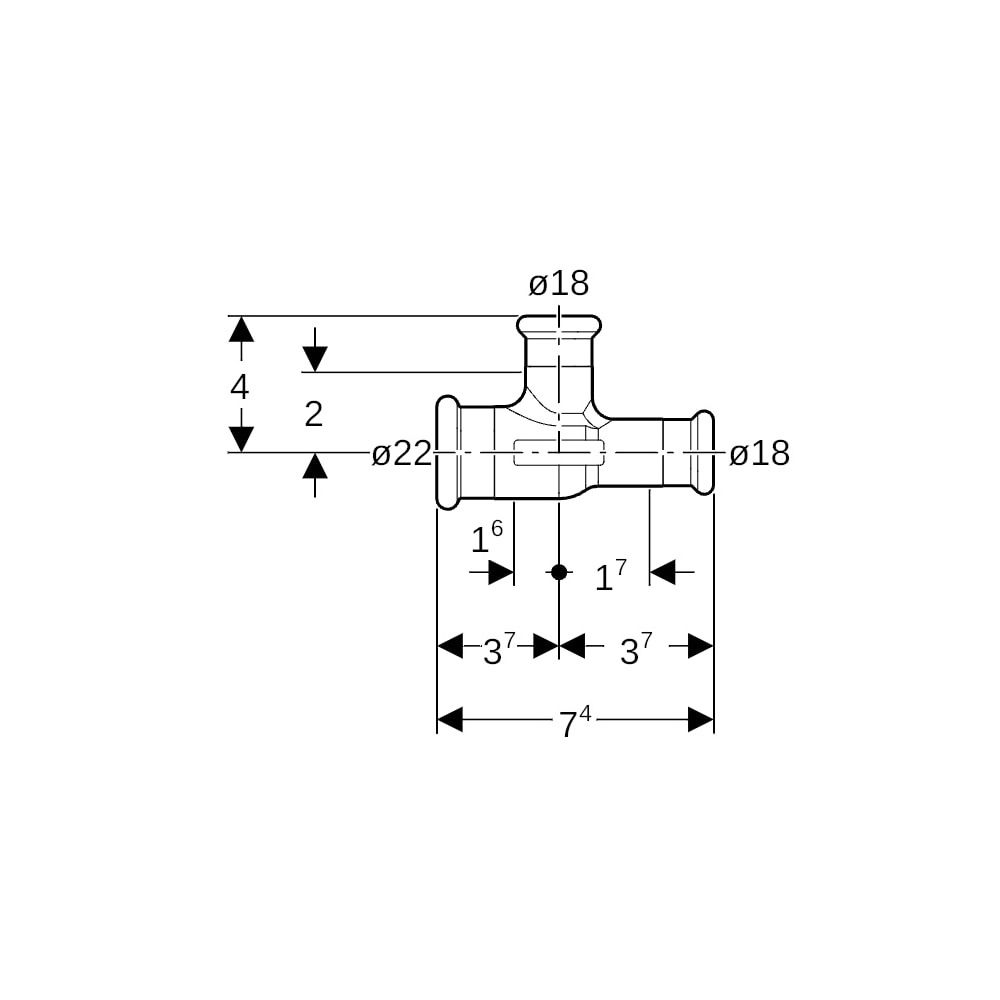

Technische Daten
- Werkstoff: Messing CW617N
- Rohraußendurchmesser Anschluss 1: 22 mm
- Rohraußendurchmesser Anschluss 2: 18 mm
- Rohraußendurchmesser Anschluss 3: 18 mm
- Winkel: 90 °
- Dichtungsmaterial: CIIR
- Länge: 7,4 cm
- Z-Maß: 1,6 cm
Durch die präzise Fertigung und die Verwendung hochwertiger Materialien eignet sich dieses T-Stück für anspruchsvolle Versorgungssysteme. Mit einem Außendurchmesser von 22 mm am Hauptanschluss und zwei Abgängen von jeweils 18 mm ermöglicht das Bauteil eine sichere und langlebige Rohrleitungsinstallation.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings Kupfer |
| Hersteller-Artikelnummer | 61195 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Anschluss 3 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 16 |
| Arbeitslänge Anschluss 2 | 20 |
| Arbeitslänge Anschluss 3 | 17 |
| Artikelnummer | GEBERIT-61195 |
| Ausführung | T-Stück |
| EAN-13 | 4024723611950 |
| Fließende Ausführung (mit Innenradius) | nein |
| Gewicht | 0,143 kg |
| Hauptfarbe Fitting | Messing |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Konturcode Verbindung 3 | M |
| Länge Anschluss 1 | 37 |
| Länge Anschluss 2 | 40 |
| Länge Anschluss 3 | 37 |
| Material Dichtung | CIIR |
| Mehrteilig | nein |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | DN 20 |
| Nenndurchmesser Anschluss 3 | DN 15 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 3 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 3 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 22 |
| Rohraußendurchmesser Anschluss 2 | 18 |
| Rohraußendurchmesser Anschluss 3 | 18 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoff des Anschlusses 3 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn40Pb2 (CW617N) |
| Werkstoffgüte Anschluss 2 | CuZn39Pb3 (CW617N) |
| Werkstoffgüte Anschluss 3 | CuZn40Pb2 (CW617N) |
| Winkel | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
