Beschreibung
Geberit Mapress C-Stahl Bogen mit Einschubende 45 Grad, Außendurchmesser 42mm
Dieser 45-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Bauteil verfügt über ein Einschubende sowie eine Pressmuffe und ist für eine zugfeste Installation konzipiert.
Zuverlässige Verbindungstechnik
Der Fitting aus unlegiertem Stahl (Werkstoff 1.0034 E195) ist als unverpresst undicht gekennzeichnet, was eine Kontrolle während der Montage ermöglicht. Ein integrierter Pressindikator unterstützt die fachgerechte Verarbeitung, während der transparente Schutzstopfen an der Pressmuffe das Innere bis zur Installation vor Verunreinigungen bewahrt. Die Abdichtung erfolgt über einen CIIR-Dichtring. Die galvanisch verzinkte Oberfläche schützt das Material in geschlossenen Systemen.
Die Installation erfordert die Einhaltung der herstellerspezifischen Verlegerichtlinien. Mit einem Außendurchmesser von 42 mm und einer Nennweite von DN 40 ermöglicht das Bauteil eine präzise Richtungsänderung um 45 Grad in Rohrleitungssystemen.
Technische Daten
- Werkstoff: Stahl unlegiert 1.0034 E195
- Außendurchmesser: 42 mm
- Nennweite: DN 40
- Winkel: 45 °

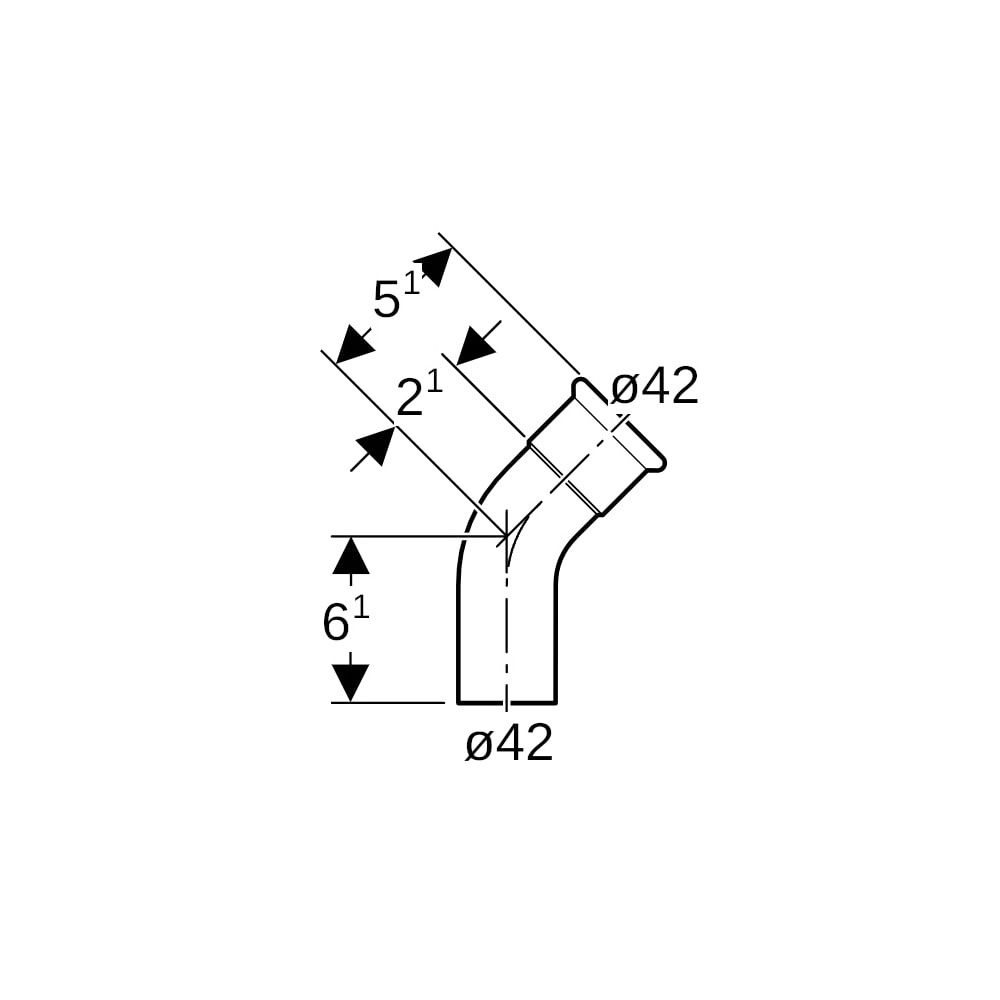

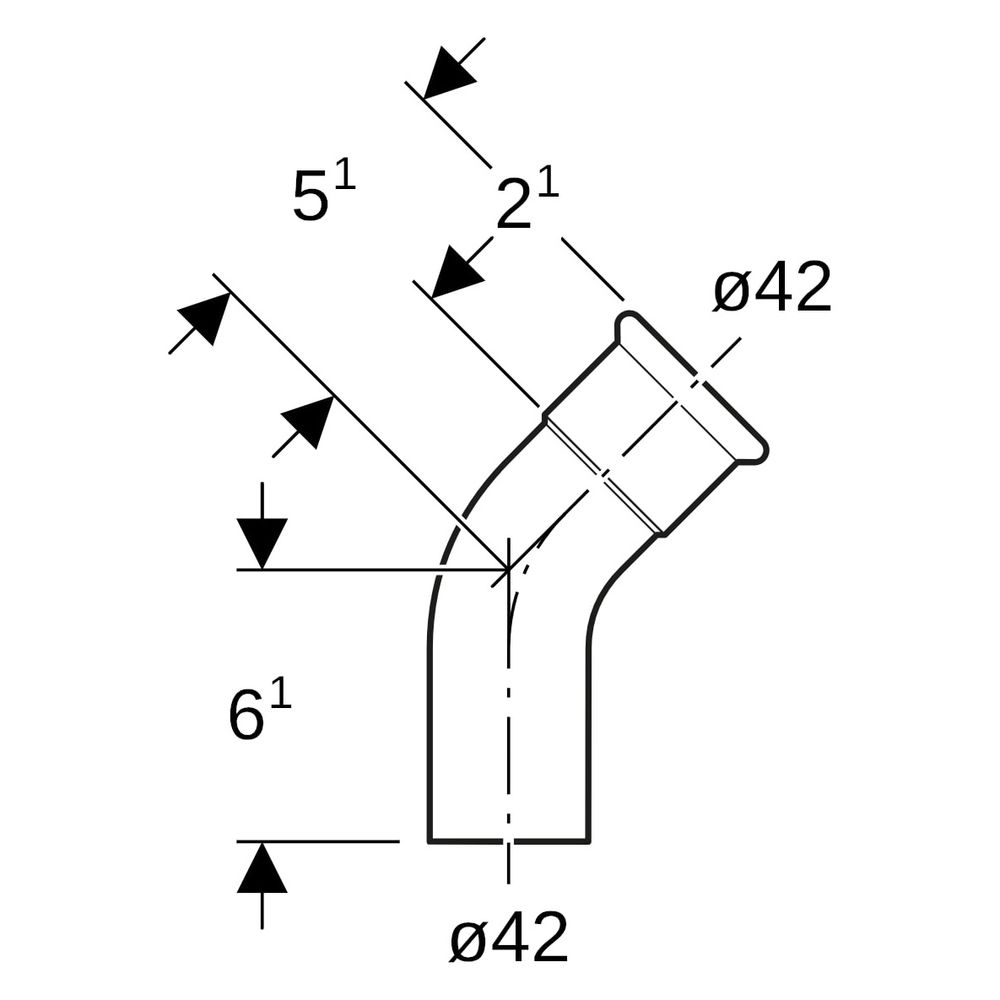

- Länge: 5,1 cm
- Höhe: 6,1 cm
- Z-Maß: 2,1 cm
- Dichtungsmaterial: CIIR
Der Bogen aus unlegiertem C-Stahl bietet eine robuste Lösung für Richtungsänderungen in der Haustechnik. Durch die Kombination aus Pressmuffe und Einschubende sowie die Verwendung eines CIIR-Dichtrings ist eine sichere und dauerhafte Verbindung ermöglicht. Mit einer Nennweite von DN 40 und einem Außendurchmesser von 42 mm ist das Bauteil für vielfältige industrielle Anwendungen und den Schiffbau optimiert.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 23707 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 2 | 21 |
| Artikelnummer | GEBERIT-23707 |
| EAN-13 | 4024723237075 |
| Form | Bogen |
| Gewicht | 0,177 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 61 |
| Länge Anschluss 2 | 51 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 40 |
| Nenndurchmesser Anschluss 2 | DN 40 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 42 |
| Rohraußendurchmesser Anschluss 2 | 42 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 45 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
