Geberit Mapress C-Stahl Übergangsbogen 90 Grad mit Außengewinde Außendurchmesser 35mm

Dieser 90-Grad-Übergangsbogen aus unlegiertem C-Stahl ermöglicht eine zuverlässige Verbindung zwischen einem Presssystem und einem Bauteil mit Außengewinde. Er ist für den Einsatz in der Haustechnik, der Industrie sowie im Schiffbau konzipiert und zeichnet sich durch eine robuste Materialqualität aus.

Verbindungstechnik und Montage

Der Bogen verfügt über eine Pressmuffe mit einem Außendurchmesser von 35 mm und ein kegeliges Außengewinde der Größe 1 1/4 Zoll. Das Bauteil ist unverpresst undicht, was eine einfache Kontrolle während der Installation ermöglicht. Ein integrierter Pressindikator sowie ein transparenter Schutzstopfen an der Pressmuffe unterstützen die fachgerechte Verarbeitung. Zur Abdichtung ist ein Dichtring aus schwarzem CIIR enthalten, ergänzt durch eine schützende Ummantelung aus IIR-Butyl-Kautschuk.

Material und Ausführung

Gefertigt aus unlegiertem Stahl 1.0034 (E195) gemäß DIN EN 10305, bietet das Bauteil eine stabile Basis für Versorgungssysteme. Die Oberflächen sind galvanisch verzinkt. Die zugfeste Verbindung sorgt für Stabilität im Systemverbund. Bei der Verarbeitung sind die Verlegerichtlinien des Herstellers zu beachten.

Dieser Übergangsbogen kombiniert eine präzise 90-Grad-Winkelführung mit einer robusten Stahlkonstruktion. Mit einem Nenndurchmesser von DN 32 und der Kombination aus Pressmuffe und 1 1/4 Zoll Außengewinde eignet er sich für anspruchsvolle Installationen. Die galvanische Verzinkung und die hochwertige CIIR-Dichtung sorgen für eine langlebige Verbindung in C-Stahl-Rohrsystemen.

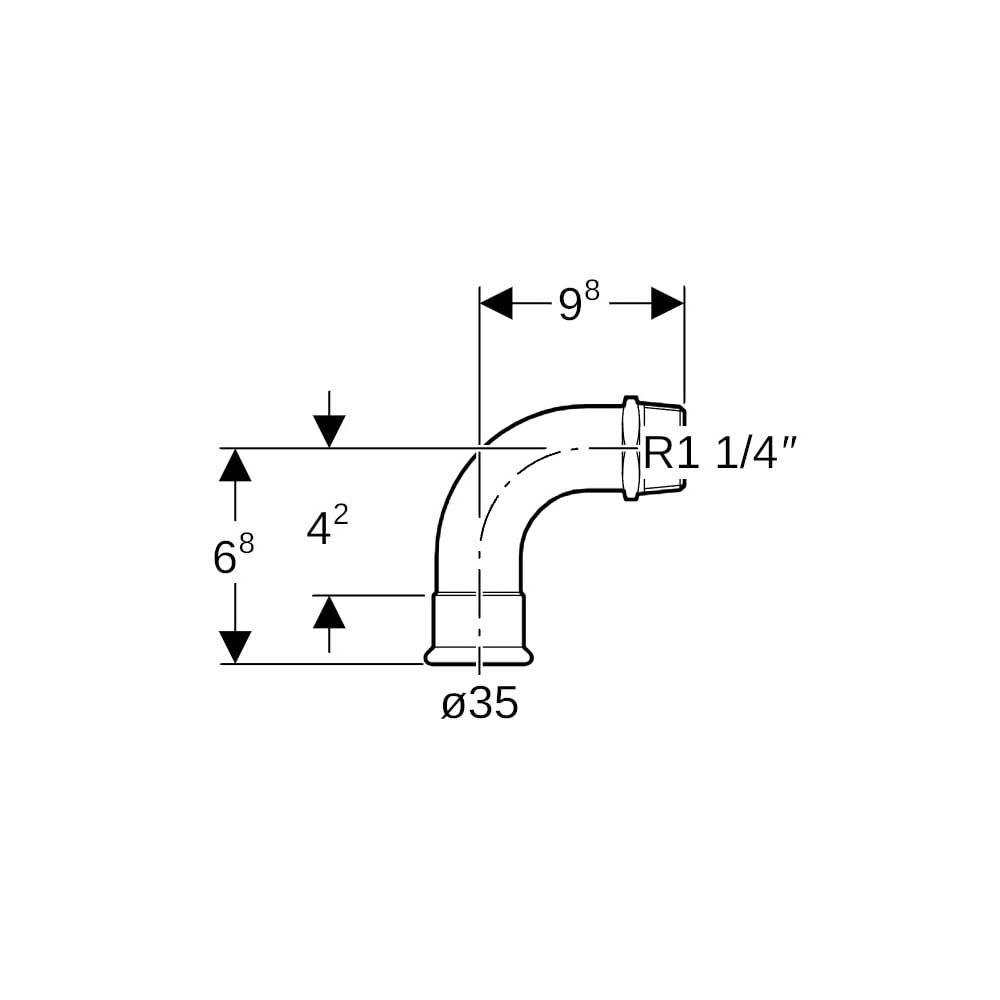

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Nennweite: DN 32
• Außendurchmesser: 35 mm
• Außengewinde: 1 1/4 Zoll
• Winkel: 90 °
• Z-Maß: 4,2 cm
• Höhe: 9,8 cm
• Länge: 6,8 cm
