Beschreibung

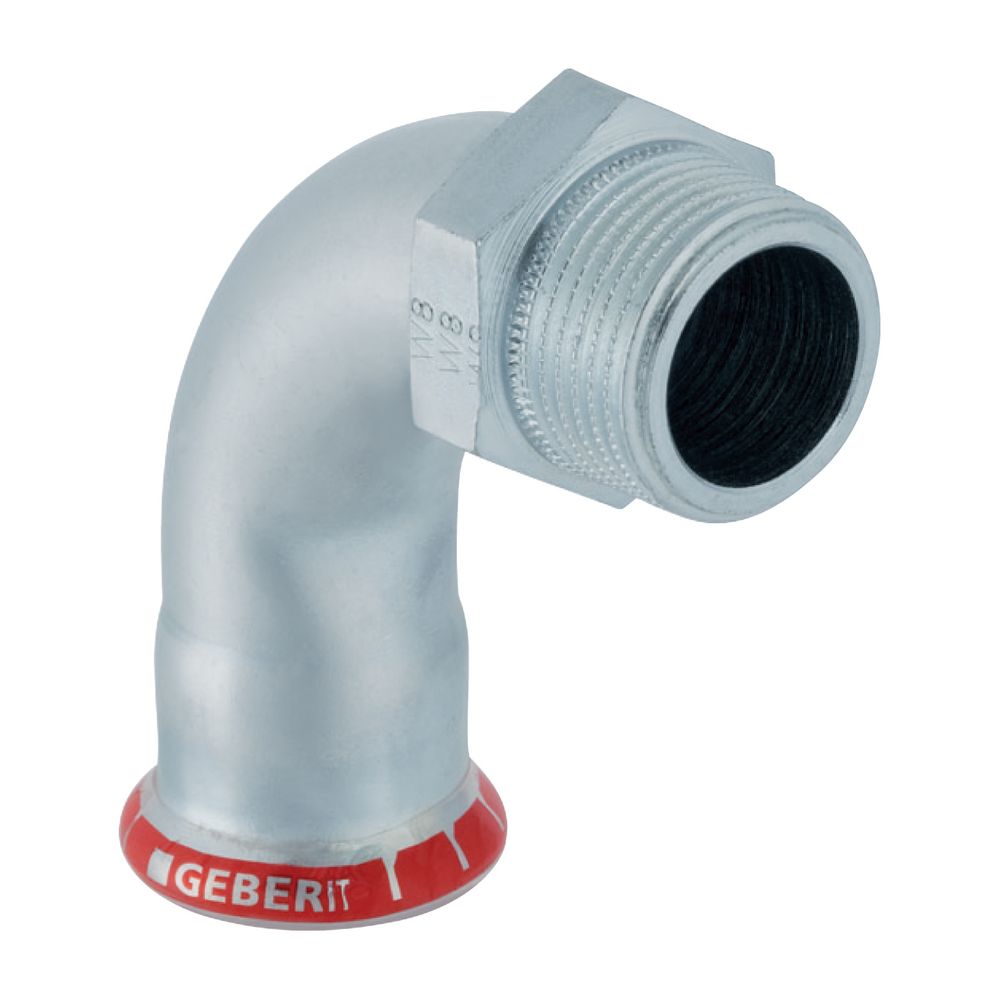

Geberit Mapress C-Stahl Übergangsbogen 90 Grad mit Außengewinde Außendurchmesser 54mm
Dieser Übergangsbogen aus unlegiertem C-Stahl ermöglicht eine Richtungsänderung von 90 Grad in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil verbindet eine Pressmuffe mit einem kegeligen Außengewinde und ist für eine sichere Systemverbindung konzipiert.
Zuverlässige Verbindungstechnik
Der Bogen besteht aus unlegiertem Stahl (1.0034 E195) und ist galvanisch verzinkt. Die Konstruktion ist im unverpressten Zustand undicht, was eine schnelle Prüfung der Installation ermöglicht. Ein integrierter Pressindikator unterstützt die Kontrolle der Verpressung. Der Fitting ist mit einem transparenten Schutzstopfen versehen, um die Pressmuffe vor Verunreinigungen zu schützen. Zur fachgerechten Ummantelung ist eine Dichtbandage aus IIR Butyl-Kautschuk enthalten.
Technische Daten
- Werkstoff: Stahl unlegiert 1.0034 E195
- Nennweite: DN 50
- Außendurchmesser: 54 mm
- Außengewinde: 2 Zoll
- Winkel: 90 Grad
- Z-Maß: 6,5 cm
- Länge: 10 cm
- Höhe: 13,8 cm
Dieser Übergangsbogen bietet eine robuste Materialbeschaffenheit für anspruchsvolle Installationen. Mit einem Außendurchmesser von 54 mm und einem 2 Zoll Außengewinde unterstützt das Bauteil eine dauerhafte Leitungsführung. Die Kombination aus bewährter Presskontur, CIIR-Dichtring und der beiliegenden Dichtbandage sorgt für eine zuverlässige Systemintegration unter Beachtung der herstellerseitigen Verlegerichtlinien.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 23511 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Arbeitslänge Anschluss 1 | 65 |
| Artikelnummer | GEBERIT-23511 |
| EAN-13 | 4024723235118 |
| Form | Bogen |
| Gewicht | 0,68 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 100 |
| Länge Anschluss 2 | 138 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 50 |
| Nenndurchmesser Anschluss 2 | DN 50 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 54 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
