Beschreibung
Geberit Mapress C-Stahl Bogen mit Einschubende 45 Grad, Außendurchmesser 35mm
Dieser 45-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in der Haustechnik, Industrie sowie im Schiffbau. Das Bauteil verfügt über ein Einschubende und eine Pressmuffe, die eine zugfeste Installation ermöglichen.
Zuverlässige Verbindungstechnik
Der Fitting ist mit einem Pressindikator ausgestattet, der eine visuelle Kontrolle der Verpressung ermöglicht. Ein Sicherheitsmerkmal ist die Eigenschaft unverpresst undicht, wodurch Fehlverbindungen bei der Druckprüfung erkannt werden. Die Abdichtung erfolgt über einen integrierten Dichtring aus CIIR. Zum Schutz vor Verschmutzungen während der Montage ist die Pressmuffe mit einem transparenten Schutzstopfen versehen.
Material und Anwendung
Gefertigt aus unlegiertem Stahl 1.0034 (E195) gemäß DIN EN 10305, ist der Bogen galvanisch verzinkt. Die präzise Fertigung mit einem Außendurchmesser von 35 mm und einem Winkel von 45 Grad unterstützt eine passgenaue Rohrführung. Bei der Installation sind die Verlegerichtlinien zu beachten.
Die Kombination aus C-Stahl und der Pressverbindungstechnik macht diesen Bogen zur Wahl für Leitungssysteme. Mit einem Außendurchmesser von 35 mm und der 45-Grad-Geometrie ermöglicht das Bauteil eine flexible Leitungsführung bei hoher mechanischer Stabilität. Die integrierte Dichtung aus CIIR und die unverpresst undichte Eigenschaft tragen zur Betriebssicherheit der Anlage bei.
Technische Daten
- Werkstoff: Stahl unlegiert 1.0034 (E195)
- Außendurchmesser: 35 mm
- Winkel: 45 °
- Nennweite: DN 32
- Anschluss 1: Einschubende
- Anschluss 2: Pressmuffe
- Dichtungsmaterial: CIIR
- Oberflächenschutz: Galvanisch verzinkt
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 23706 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Pressmuffe |

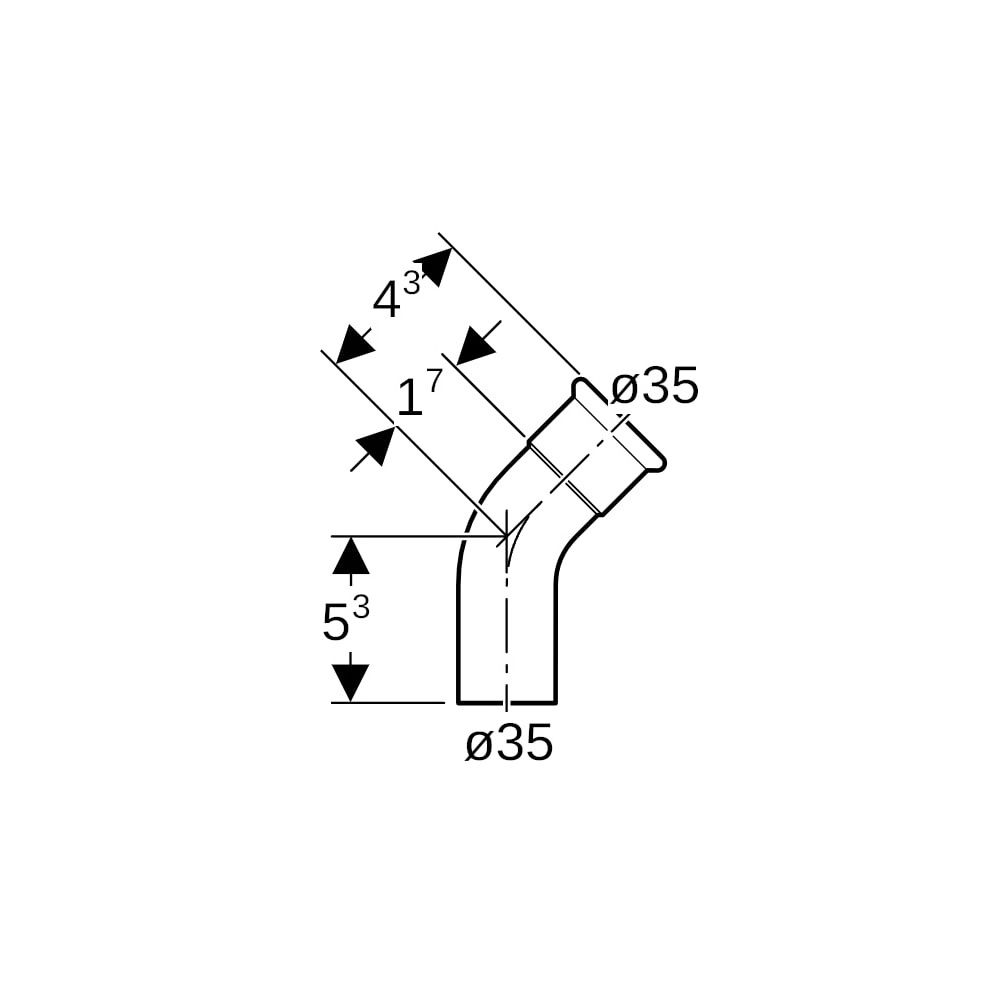

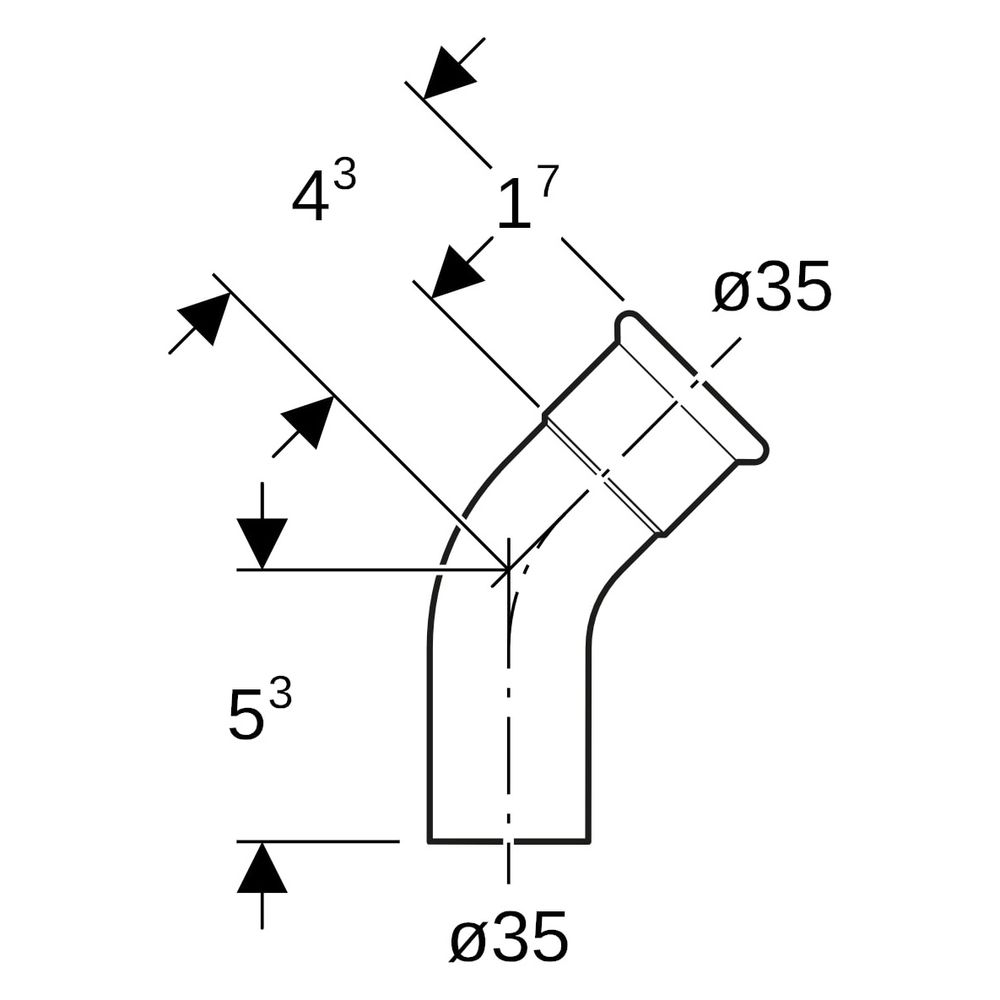

| Arbeitslänge Anschluss 2 | 17 |
| Artikelnummer | GEBERIT-23706 |
| EAN-13 | 4024723237068 |
| Form | Bogen |
| Gewicht | 0,12 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 53 |
| Länge Anschluss 2 | 43 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 32 |
| Nenndurchmesser Anschluss 2 | DN 32 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 35 |
| Rohraußendurchmesser Anschluss 2 | 35 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 45 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
