Beschreibung
Geberit Mapress C-Stahl Bogen mit Einschubende 90 Grad, Außendurchmesser 54mm
Dieser 90-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in der Haustechnik, Industrie sowie im Schiffbau. Das Bauteil verfügt über ein Einschubende und eine Pressmuffe, die eine zugfeste Installation ermöglichen. Dank der Unverpresst-undicht-Funktion und eines Pressindikators lässt sich die Dichtheit der Verbindung während der Montage effizient prüfen.
Zuverlässige Verbindungstechnik
Der Fitting besteht aus Stahl 1.0034 (E195) und ist galvanisch verzinkt. Die Abdichtung erfolgt über einen CIIR-Dichtring. Ein transparenter Schutzstopfen an der Pressmuffe bewahrt das Innere vor Verunreinigungen bis zum Zeitpunkt der Verarbeitung. Für die Ausführung sind die Verlegerichtlinien des Herstellers zu beachten. Bis DN 50 ist das Fitting mit einer Dichtbandage aus IIR Butyl-Kautschuk zu ummanteln.
Der Bogen ermöglicht präzise Richtungsänderungen in C-Stahl-Rohrleitungen. Die Kombination aus robuster Materialqualität und Sicherheitsmerkmalen wie dem Pressindikator unterstützt eine fachgerechte Installation in anspruchsvollen Versorgungssystemen.

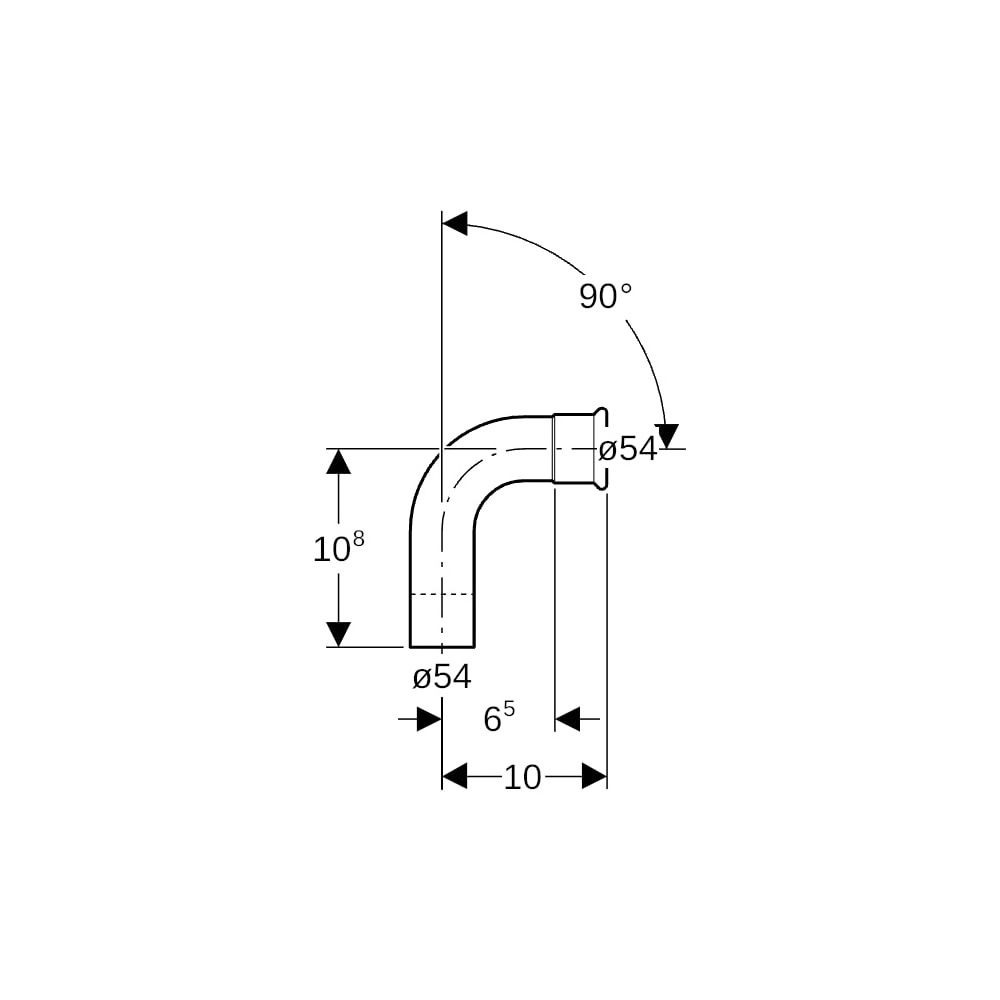

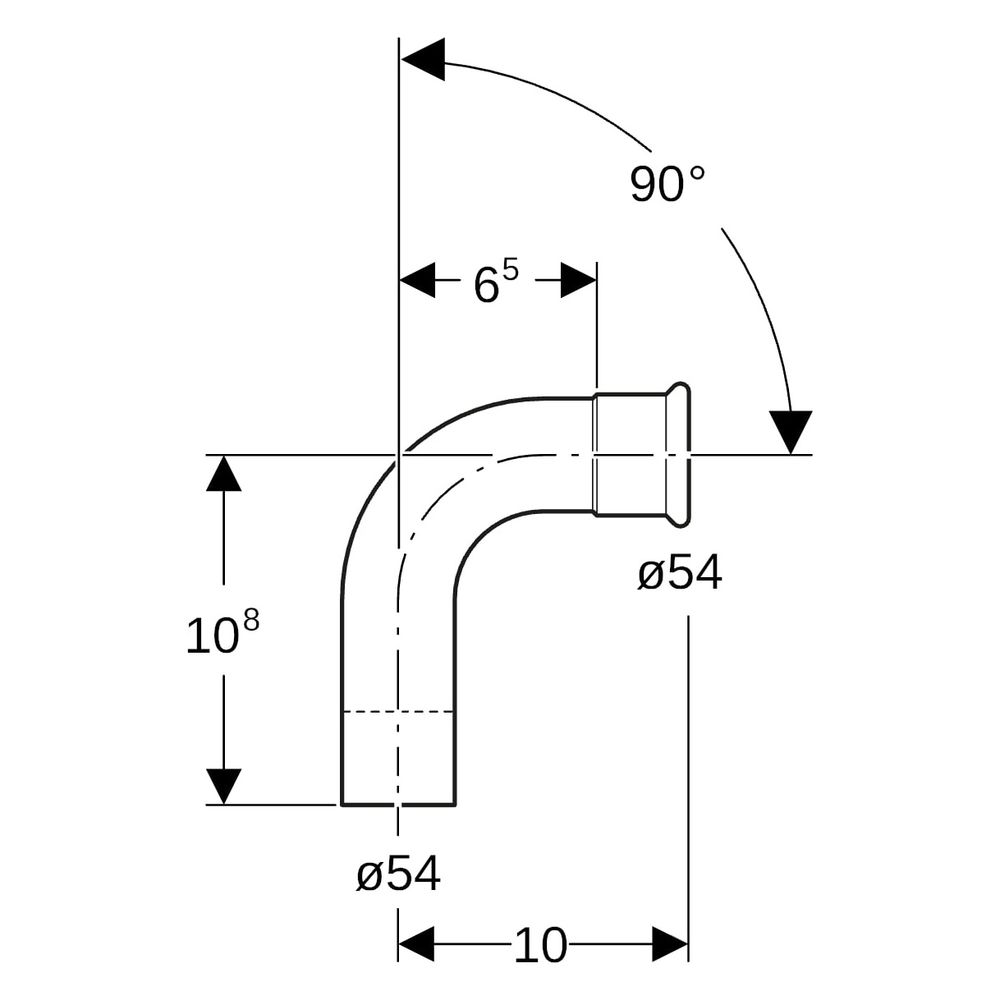

Technische Daten
- Werkstoff: Stahl 1.0034 (E195)
- Nennweite: DN 50
- Außendurchmesser: 54 mm
- Winkel: 90 °
- Anschluss 1: Einschubende
- Anschluss 2: Pressmuffe
- Dichtungsmaterial: CIIR
- Oberflächenschutz: Galvanisch verzinkt
- Länge: 10 cm
- Höhe: 10,8 cm
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 23308 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 2 | 65 |
| Artikelnummer | GEBERIT-23308 |
| EAN-13 | 4024723233084 |
| Form | Bogen |
| Gewicht | 0,35 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 108 |
| Länge Anschluss 2 | 100 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 50 |
| Nenndurchmesser Anschluss 2 | DN 50 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 54 |
| Rohraußendurchmesser Anschluss 2 | 54 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
