Geberit Mapress Kupfer Bogen mit Einschubende 90 Grad, Außendurchmesser 22mm

Dieser 90-Grad-Bogen aus Kupfer der Serie Mapress von Geberit ermöglicht eine präzise Richtungsänderung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Formteil ist für Trinkwasseranwendungen geeignet und zeichnet sich durch eine hohe Materialqualität aus.

Zuverlässige Verbindungstechnik

Der Bogen verfügt über ein Einschubende sowie eine Pressmuffe, die eine zugfeste Verbindung ermöglichen. Zur Erhöhung der Montagesicherheit ist das Bauteil mit einem Pressindikator ausgestattet, der eine einfache Kontrolle der Verpressung unterstützt. Die Pressmuffe ist zudem mit einem transparenten Schutzstopfen versehen, um Verschmutzungen vor der Installation zu vermeiden.

Material und Sicherheit

Gefertigt aus hochwertigem Cu-DHP Kupfer (CW024A) gemäß DIN EN 1412, bietet das Fitting eine hohe Beständigkeit. Die integrierte Dichtung aus CIIR sorgt für eine zuverlässige Abdichtung. Ein besonderes Sicherheitsmerkmal ist die Eigenschaft, dass das System im unverpressten Zustand bis zu einem Außendurchmesser von 54 mm undicht ist, wodurch Fehlverbindungen bei der Druckprüfung erkennbar sind.

Die Kombination aus bewährter Kupferqualität und durchdachter Presskontur macht dieses Bauteil zur idealen Wahl für professionelle Installationen. Mit einem Außendurchmesser von 22 mm und einem Winkel von 90 Grad bietet es eine exakte Passform für gängige Rohrdimensionen in der Trinkwasserinstallation.

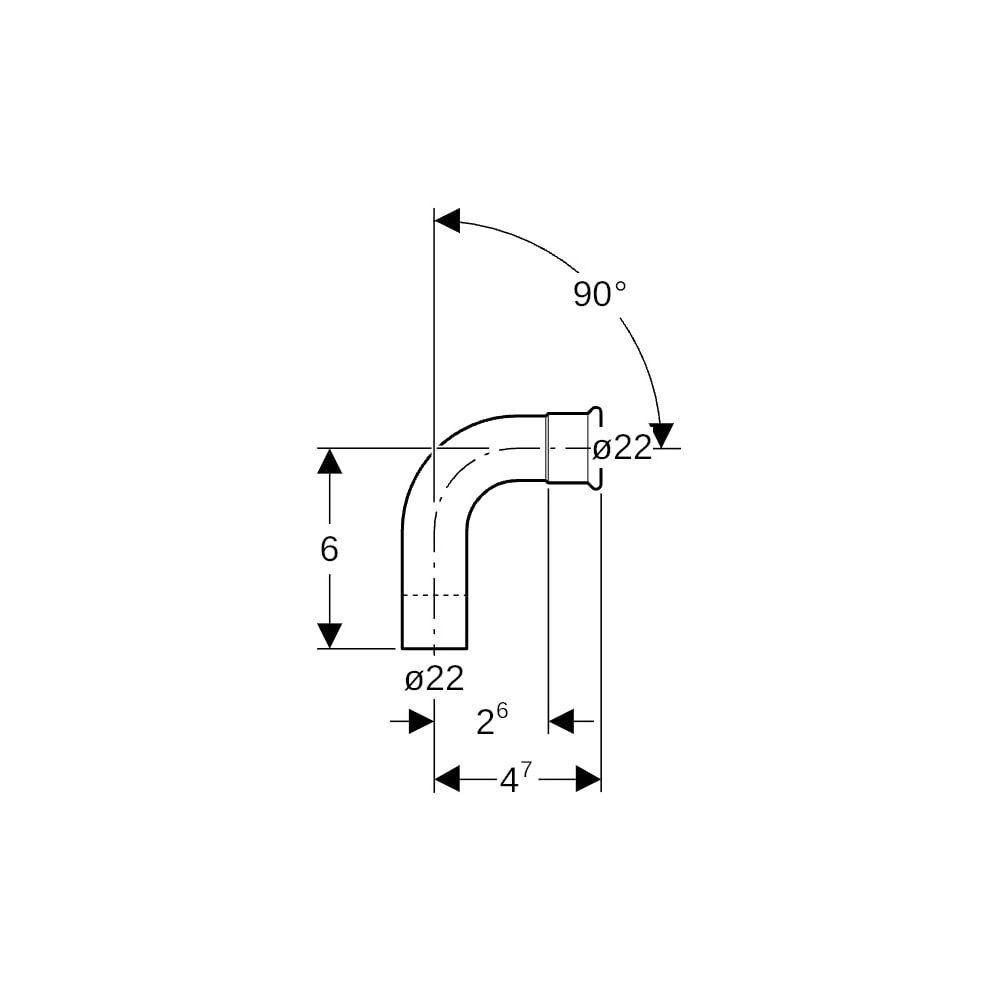

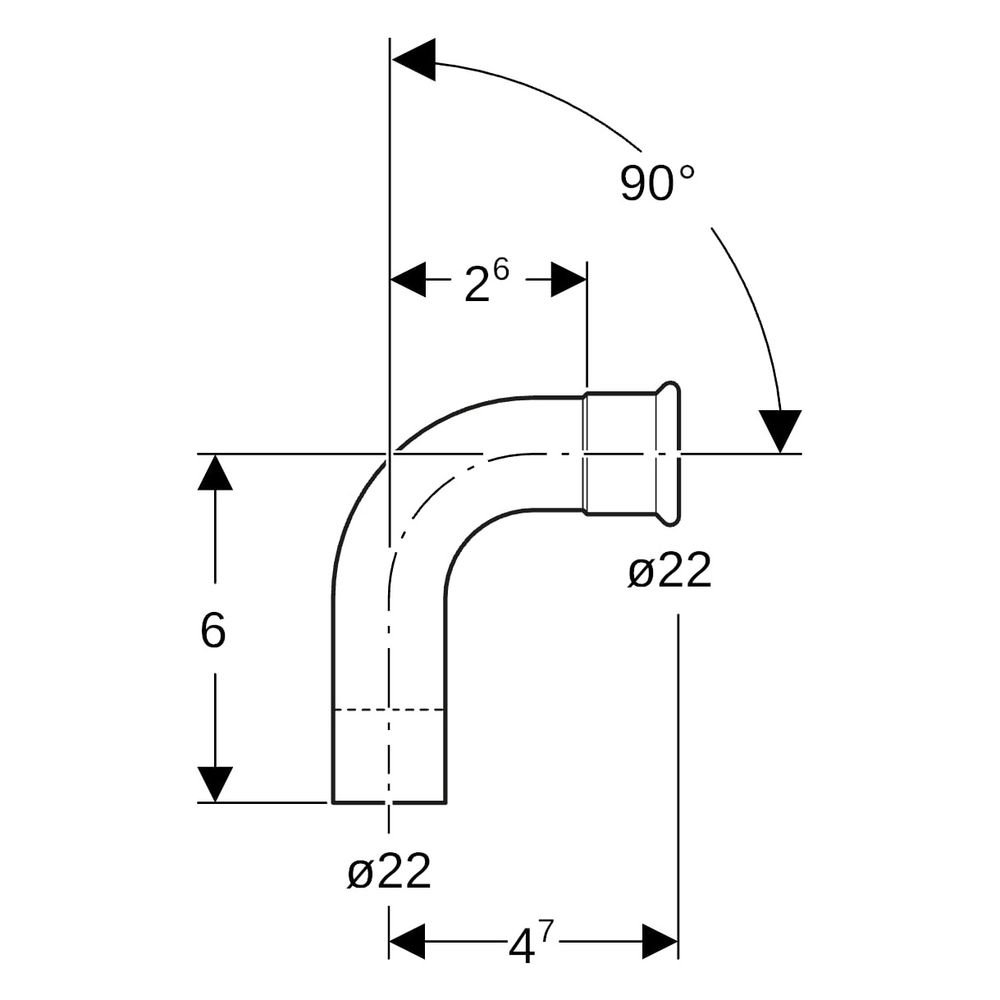

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Außendurchmesser: 22 mm
• Winkel: 90 °
• Nennweite: DN 20
• Anschluss 1: Einschubende
• Anschluss 2: Pressmuffe
• Länge: 4,7 cm
• Höhe: 6 cm
• Z-Maß: 2,6 cm
