Geberit Bogen Mapress, 90 Grad, 22mm, Kupfer, 60104

Dieser 90-Grad-Bogen aus der Mapress-Serie von Geberit ermöglicht eine präzise Richtungsänderung in Kupferrohr-Installationssystemen. Das aus hochwertigem Cu-DHP Kupfer gefertigte Formstück eignet sich für Anwendungen in der Haustechnik, Industrie sowie im Schiffbau und ist für Trinkwasserinstallationen zugelassen.

Zuverlässige Verbindungstechnik

Der Bogen verfügt über zwei Pressmuffen mit M-Kontur, die eine zugfeste Verbindung ermöglichen. Ein Sicherheitsmerkmal ist die Eigenschaft, dass die Verbindung im unverpressten Zustand undicht bleibt, was eine einfache Kontrolle während der Montage unterstützt. Der integrierte Pressindikator dient der visuellen Überprüfung der fachgerechten Verpressung.

Material und Ausführung

Das Bauteil besteht aus Kupfer der Güte Cu-DHP (CW024A) und ist mit einem Dichtring aus CIIR ausgestattet. Zum Schutz vor Verschmutzungen während der Lagerung und Montage ist die Pressmuffe mit einem transparenten Schutzstopfen versehen. Die präzise Fertigung sorgt für eine exakte Passform bei einem Rohraußendurchmesser von 22 mm.

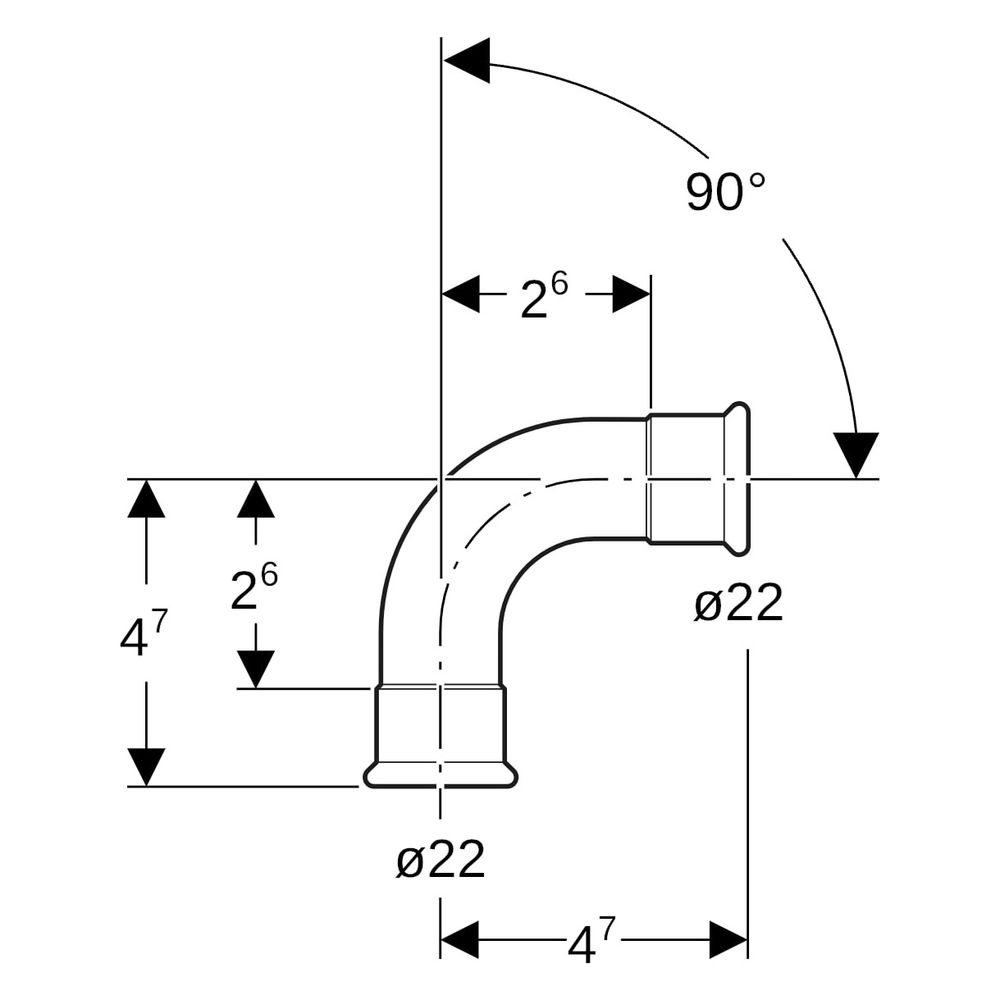

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Nennweite: DN 20
• Rohraußendurchmesser: 22 mm
• Winkel: 90 °
• Länge: 4,7 cm
• Z-Maß: 2,6 cm
• Dichtungsmaterial: CIIR

Durch die Kombination aus hochwertigem Kupferwerkstoff und der bewährten M-Kontur-Pressverbindung bietet dieser 90-Grad-Bogen eine langlebige Lösung für Rohrleitungssysteme. Mit einer Nennweite von DN 20 und einem Außendurchmesser von 22 mm ist das Formstück optimal auf gängige Installationsstandards abgestimmt und unterstützt eine effiziente Montage in verschiedenen Einsatzbereichen.
