Beschreibung
Geberit Mapress Kupfer Bogen mit Einschubende 45 Grad, Außendurchmesser 22mm
Dieser Bogen mit Einschubende ermöglicht präzise Richtungsänderungen in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das aus hochwertigem Cu-DHP Kupfer gefertigte Formstück ist trinkwasserkonform und für eine zuverlässige Verbindungstechnik ausgelegt.
Zuverlässige Verbindungstechnik
Das System ist auf eine sichere Installation ausgelegt. Der Bogen verfügt über eine Pressmuffe mit Pressindikator, der eine visuelle Kontrolle der Verpressung ermöglicht. Zudem ist das Bauteil bis zu einem Durchmesser von 54 mm unverpresst undicht, was eine einfache Dichtheitsprüfung vor der finalen Installation unterstützt. Die integrierte Dichtung aus CIIR sorgt für eine sichere Abdichtung.
Technische Daten
- Werkstoff: Cu-DHP Kupfer (CW024A)
- Außendurchmesser: 22 mm
- Winkel: 45 °
- Nennweite: DN 20

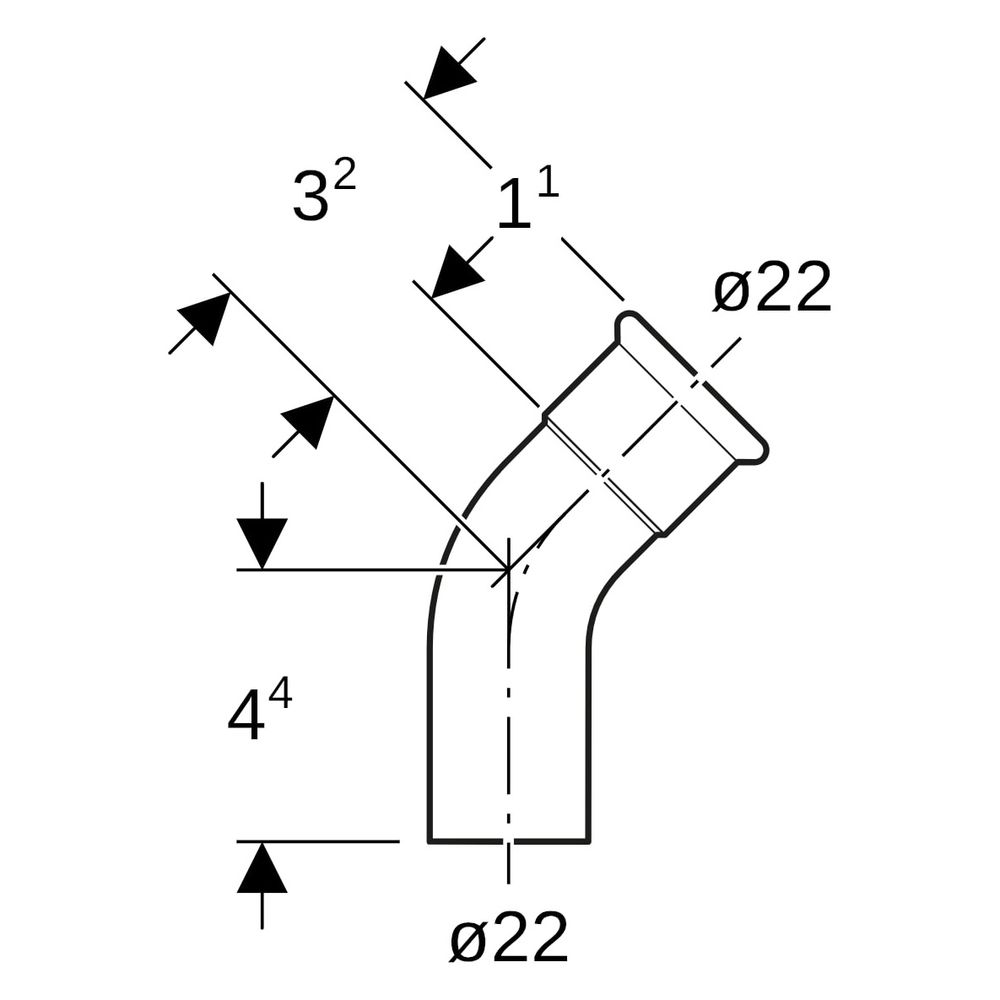

- Z-Maß: 1,1 cm
- Länge: 3,2 cm
- Höhe: 4,4 cm
Durch die robuste Materialwahl und die durchdachte Konstruktion mit Pressindikator bietet dieses Formstück eine effiziente Lösung für professionelle Kupfer-Rohrinstallationen. Die Kombination aus dem 45-Grad-Winkel und dem Einschubende erleichtert die Anpassung an Leitungsverläufe, während die Trinkwasserkonformität den Einsatz in sensiblen Versorgungsbereichen sicherstellt.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings Kupfer |
| Hersteller-Artikelnummer | 60704 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 2 | 11 |
| Artikelnummer | GEBERIT-60704 |
| EAN-13 | 4024723607045 |
| Form | Bogen |
| Gewicht | 0,067 kg |
| Hauptfarbe Fitting | Kupfer |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 44 |
| Länge Anschluss 2 | 32 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | DN 20 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 22 |
| Rohraußendurchmesser Anschluss 2 | 22 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Kupfer |
| Werkstoff des Anschlusses 2 | Kupfer |
| Werkstoffgüte Anschluss 1 | Cu-DHP (CW024A) |
| Werkstoffgüte Anschluss 2 | Cu-DHP (CW024A) |
| Winkel des Bogens | 45 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
