Geberit Mepla Übergangsbogen 90 Grad mit Außengewinde, D 20mm, R 3/4", Rotguss bleifrei
Dieser 90-Grad-Übergangsbogen aus bleifreiem Rotguss ermöglicht eine zuverlässige Verbindung zwischen dem Mepla-Versorgungssystem und Komponenten mit Außengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und zeichnet sich durch seine Trinkwasserkonformität gemäß UBA-Vorgaben aus.
Zuverlässige Verbindungstechnik
Der Bogen verfügt über ein Schiebeende sowie ein konisches Außengewinde nach ISO 7-1. Die Konstruktion ist zugfest ausgelegt und bietet durch die integrierte EPDM-Dichtung eine hohe Sicherheit bei der Installation. Ein besonderes Merkmal ist die Eigenschaft unverpresst undicht, wodurch eine schnelle visuelle Kontrolle der Verbindung während der Druckprüfung möglich ist.

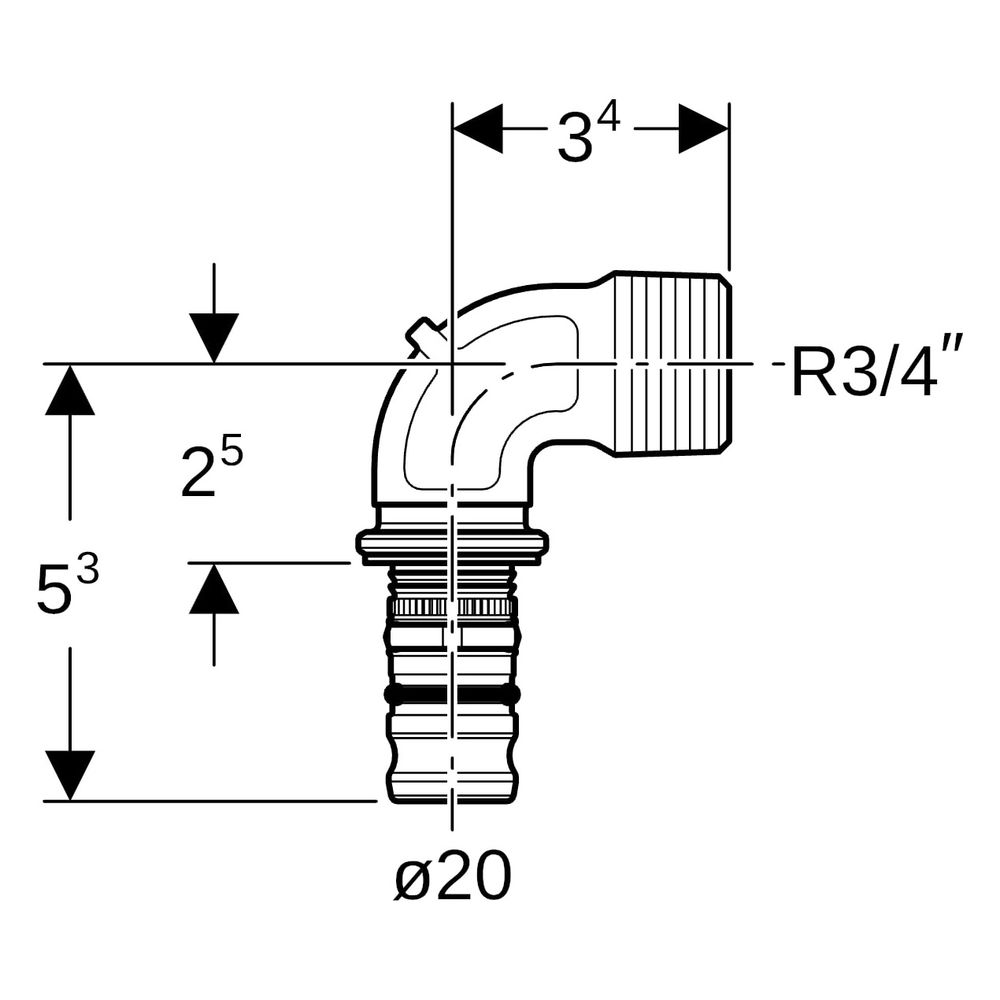

Technische Daten
- Winkel: 90 °
- Rohraußendurchmesser: 20 mm
- Außengewinde: R 3/4 Zoll
- Werkstoff: Rotguss bleifrei
- Dichtungsmaterial: EPDM
- Nennweite: DN 15
- Länge: 5,3 cm
- Höhe: 3,4 cm
- Z-Maß: 2,5 cm
Durch die hochwertige Verarbeitung aus bleifreiem Rotguss eignet sich dieser Übergangsbogen ideal für anspruchsvolle Trinkwasserinstallationen. Mit einem Rohraußendurchmesser von 20 mm und einem 3/4 Zoll Außengewinde bietet das System eine passgenaue Lösung für diverse Versorgungsleitungen. Die Kombination aus robuster Materialwahl und der bewährten Systemtechnik stellt eine dauerhafte und sichere Installation in verschiedenen Anwendungsbereichen sicher.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Mepla Fittings |
| Hersteller-Artikelnummer | 602253005 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Arbeitslänge Anschluss 1 | 25 |
| Artikelnummer | GEBERIT-602253005 |
| EAN-13 | 4025416679172 |
| Form | Bogen |
| Gewicht | 0,119 kg |
| Hauptfarbe Fitting | schwarz |
| Länge Anschluss 1 | 53 |
| Länge Anschluss 2 | 34 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 15 |
| Nenndurchmesser Anschluss 2 | DN 15 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Verschlossen | ja |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
