Beschreibung
Geberit Mapress C-Stahl Übergangsbogen 90 Grad mit Außengewinde D 12mm, R 3/8"
Dieser Übergangsbogen aus unlegiertem C-Stahl ermöglicht eine zuverlässige Verbindung zwischen einem Presssystem und einem Bauteil mit Außengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert.
Zuverlässige Verbindungstechnik
Der Bogen verfügt über eine Pressmuffe mit einem Außendurchmesser von 12 mm und ein kegeliges Außengewinde nach ISO 7-1. Unverpresste Verbindungen sind als undicht gekennzeichnet, was eine einfache Kontrolle während der Montage ermöglicht. Ein integrierter Pressindikator sowie ein transparenter Schutzstopfen an der Pressmuffe unterstützen die fachgerechte Installation. Der Fitting besteht aus unlegiertem Stahl 1.0034 (E195) und ist galvanisch verzinkt.
Dichtheit und Montage
Für eine dauerhafte Abdichtung sorgt der integrierte Dichtring aus CIIR. Zusätzlich ist der Fitting mit einer Dichtbandage aus IIR Butyl-Kautschuk ausgestattet, die das Bauteil umschließt. Die zugfeste Verbindung ist systemgebunden und erfordert die Einhaltung der herstellerspezifischen Verlegerichtlinien, um eine einwandfreie Funktion im Versorgungssystem sicherzustellen.
Die Kombination aus verzinktem C-Stahl und der durchdachten Dichtungstechnik macht diesen 90-Grad-Übergangsbogen zu einer robusten Lösung für Rohrleitungssysteme. Mit einem Nenndurchmesser von DN 10 und einer präzisen Geometrie bietet das Bauteil eine passgenaue Schnittstelle für den Übergang von Pressverbindungen auf Gewindeanschlüsse in der Dimension R 3/8 Zoll.
Technische Daten
- Werkstoff: Stahl unlegiert 1.0034 (E195)
- Winkel: 90 °
- Rohraußendurchmesser Anschluss 1: 12 mm
- Außengewinde Anschluss 2: R 3/8 Zoll
- Nennweite: DN 10
- Dichtungsmaterial: CIIR
- Oberflächenschutz: Galvanisch verzinkt
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 20501 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |

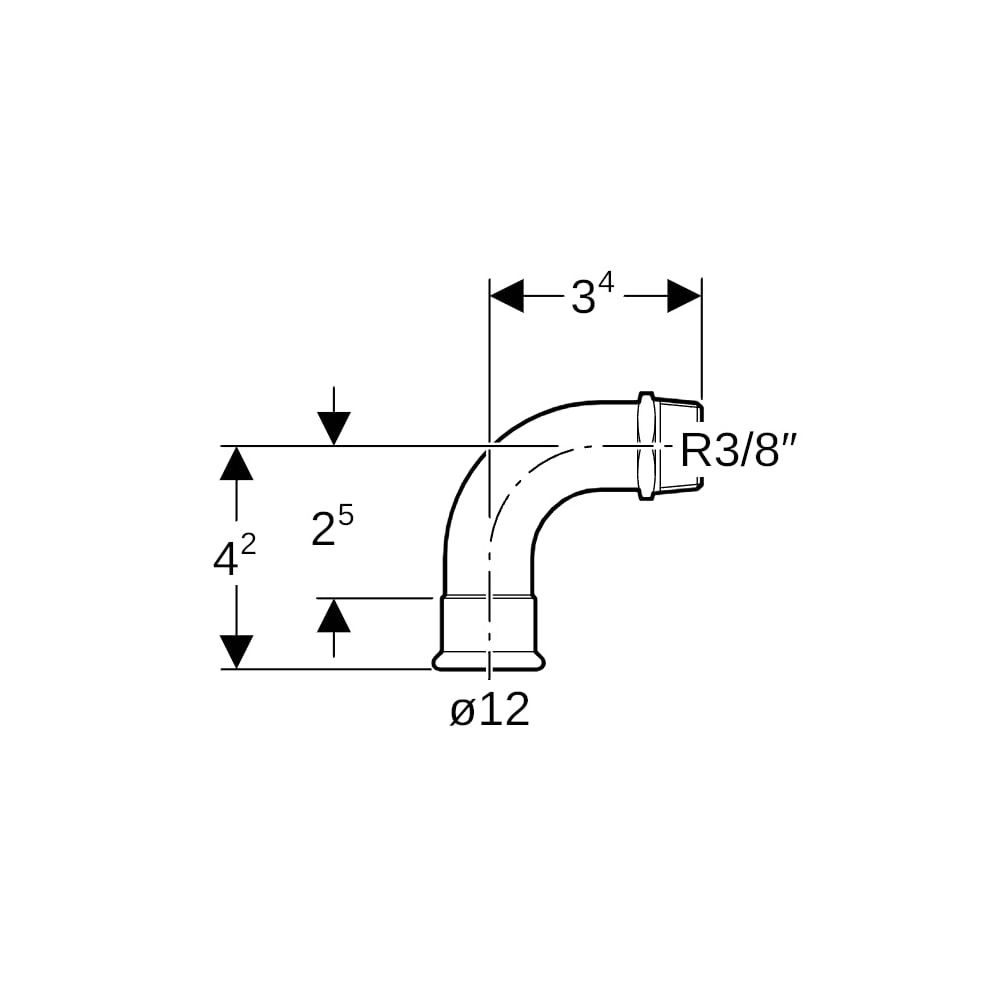

| Arbeitslänge Anschluss 1 | 25 |
| Artikelnummer | GEBERIT-20501 |
| EAN-13 | 4024723205012 |
| Form | Bogen |
| Gewicht | 0,048 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 42 |
| Länge Anschluss 2 | 34 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 10 |
| Nenndurchmesser Anschluss 2 | DN 10 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 12 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
