Geberit Mapress C-Stahl Bogen mit Einschubende 45 Grad, Außendurchmesser 54mm

Dieser Bogen mit Einschubende aus unlegiertem C-Stahl ermöglicht präzise Richtungsänderungen von 45 Grad in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das System zeichnet sich durch eine hohe Zuverlässigkeit aus, unterstützt durch einen integrierten Pressindikator sowie die Eigenschaft, im unverpressten Zustand undicht zu sein, was eine schnelle Dichtheitsprüfung erlaubt.

Zuverlässige Verbindungstechnik

Der Fitting ist aus unlegiertem Stahl 1.0034 (E195) gefertigt und verfügt über eine galvanisch verzinkte Oberfläche. Die Verbindung erfolgt über eine Pressmuffe mit einem Dichtring aus CIIR, der eine dauerhafte Abdichtung sicherstellt. Ein transparenter Schutzstopfen an der Pressmuffe schützt das Bauteil vor Verschmutzungen bis zur Montage. Für den Einsatz in anspruchsvollen Umgebungen ist das Fitting bis DN 50 mit einer Dichtbandage aus IIR Butyl-Kautschuk ummantelbar.

Die robuste Konstruktion aus unlegiertem Stahl ermöglicht eine zugfeste Verbindung in versorgungstechnischen Anlagen. Durch den integrierten Pressindikator lässt sich der Verpressvorgang sicher kontrollieren, während die Unverpresst-undicht-Funktion eine zusätzliche Sicherheit bei der Installation bietet. Mit einem Außendurchmesser von 54 mm und einem Winkel von 45 Grad ist dieses Bauteil optimal auf die Anforderungen moderner Rohrleitungssysteme abgestimmt.

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034 (E195)
• Außendurchmesser: 54 mm
• Winkel: 45 °
• Nennweite: DN 50
• Dichtungsmaterial: CIIR
• Anschluss 1: Einschubende
• Anschluss 2: Pressmuffe

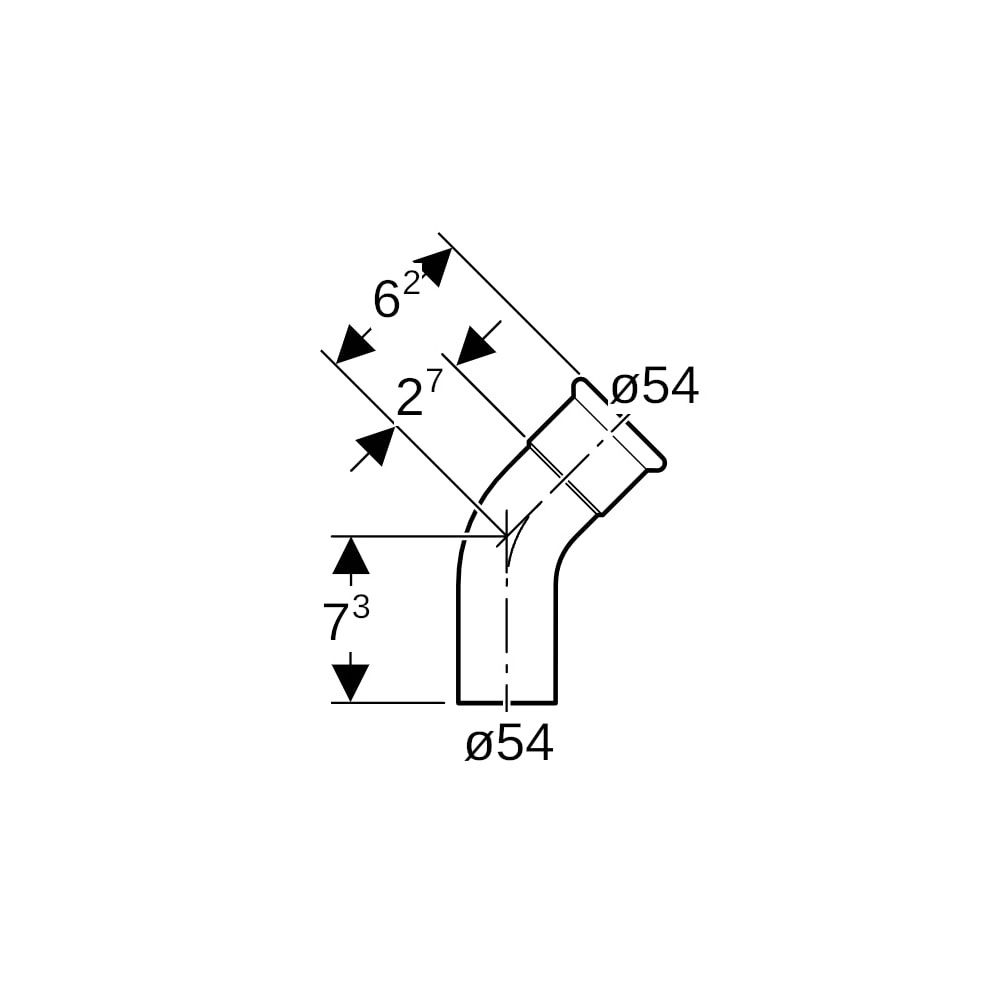

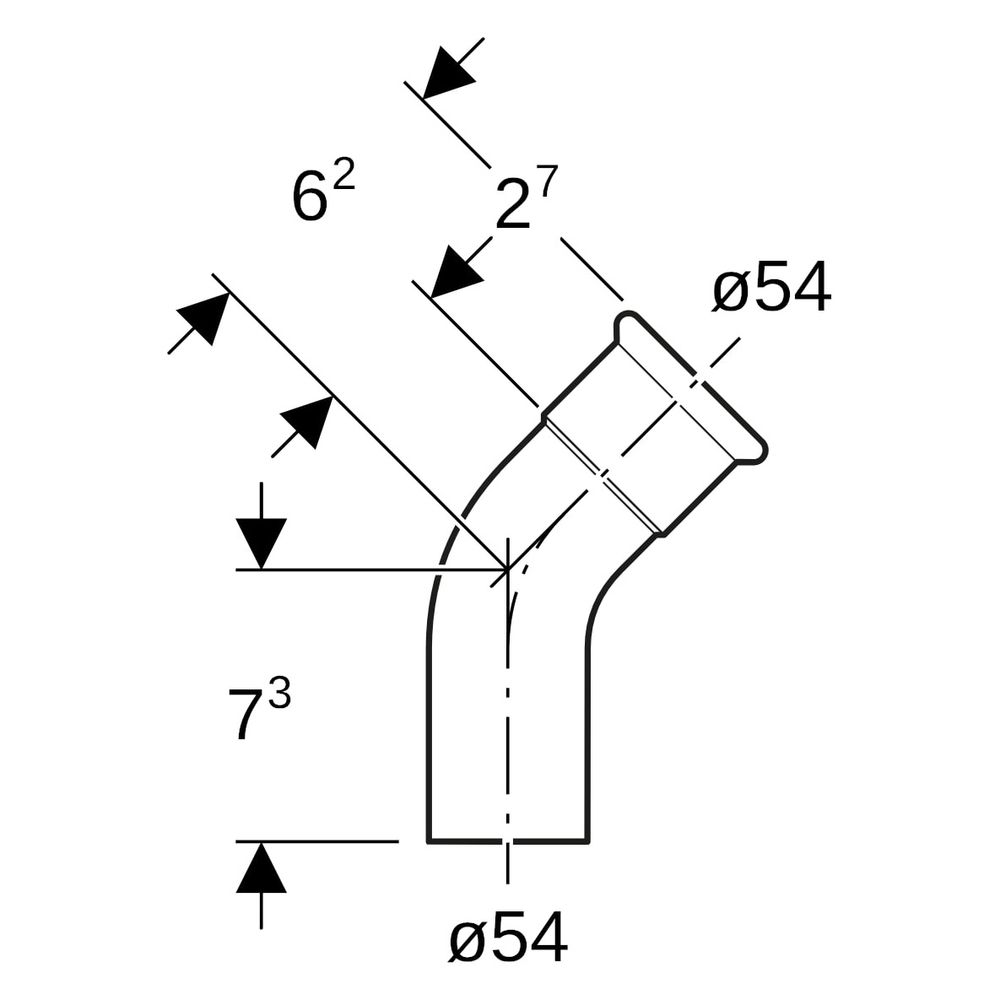

• Länge: 6,2 cm
• Höhe: 7,3 cm
• Z-Maß: 2,7 cm
