Geberit Mapress C-Stahl Kreuzstück reduziert, abgesetzt, D 22mm, D1 15mm

Das Geberit Mapress Kreuzstück aus unlegiertem C-Stahl ermöglicht eine präzise 90-Grad-Verzweigung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Fitting ist für eine einfache Montage mit einem Pressindikator ausgestattet und verfügt über eine unverpresst undichte Eigenschaft zur sicheren Identifikation nicht verpresster Verbindungen. Die Pressmuffen sind zum Schutz vor Verschmutzung mit transparenten Stopfen versehen.

Montage und Dichtkonzept

Das Bauteil ist mit einer Dichtbandage aus IIR Butyl-Kautschuk ummantelt, die einen zusätzlichen Schutz bietet. Der integrierte Dichtring besteht aus CIIR. Für eine fachgerechte Installation sind die systemgebundenen Verlegerichtlinien des Herstellers zu beachten. Die Verbindung erfolgt über vier Pressmuffenanschlüsse, die für eine abgesetzte Leitungsführung ausgelegt sind.

Werkstoff und Ausführung

Das Kreuzstück besteht aus unlegiertem Stahl 1.0034 (E195) gemäß DIN EN 10305. Die Oberfläche ist galvanisch verzinkt, was einen zuverlässigen Korrosionsschutz in Versorgungssystemen bietet. Die Konstruktion ist auf eine dauerhafte Stabilität ausgelegt und für die Kontur M optimiert.

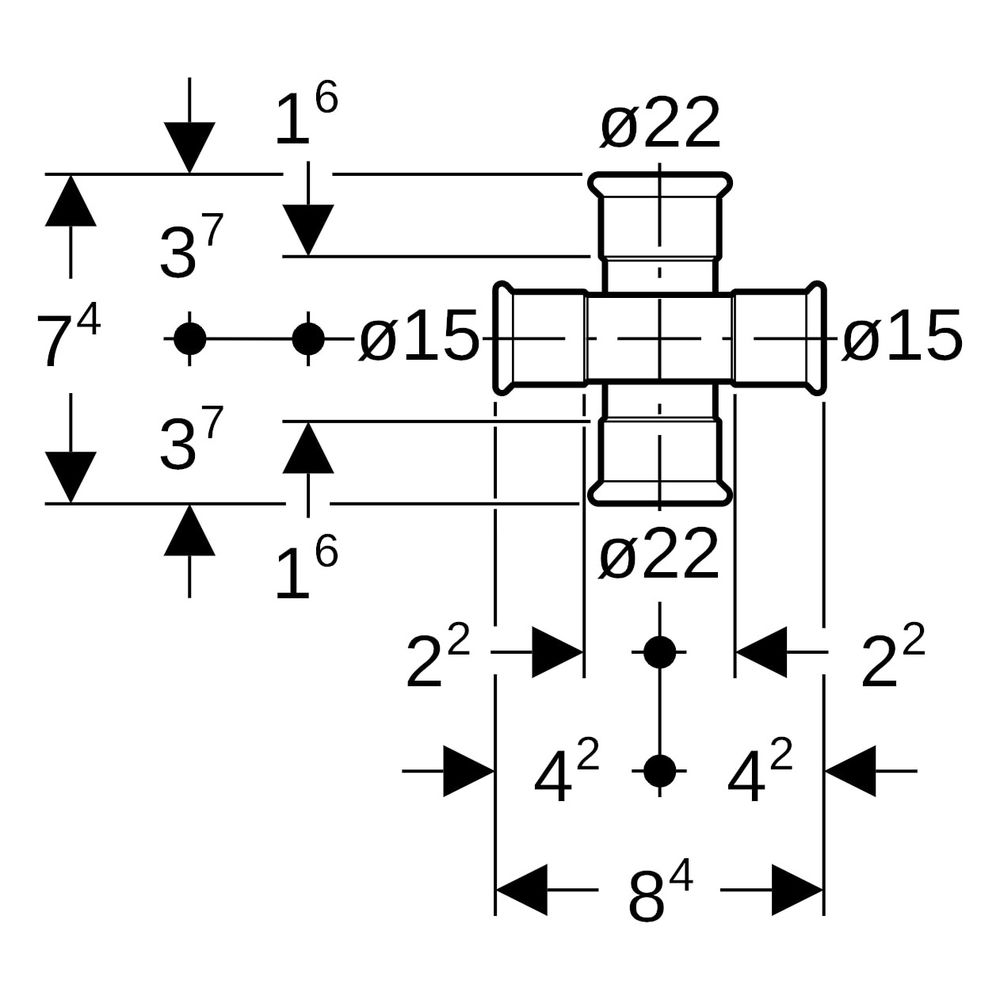

Technische Daten

• Werkstoff: Stahl unlegiert 1.0034
• Außendurchmesser Anschluss 1/3: 22 mm
• Außendurchmesser Anschluss 2/4: 15 mm
• Winkel: 90 °
• Dichtringmaterial: CIIR
• Oberflächenschutz: Galvanisch verzinkt
• Gesamtlänge: 7,4 cm

Dieses Kreuzstück aus C-Stahl verbindet Zuverlässigkeit mit einer effizienten Installationstechnik. Durch die Kombination der Anschlüsse mit 22 mm und 15 mm Außendurchmesser eignet sich das Bauteil ideal für abgesetzte Leitungsführungen in anspruchsvollen Installationen. Die Kombination aus hochwertigem Stahl 1.0034, dem integrierten Pressindikator und der Dichtbandage sorgt für eine dauerhaft stabile und dichte Verbindung im System.
