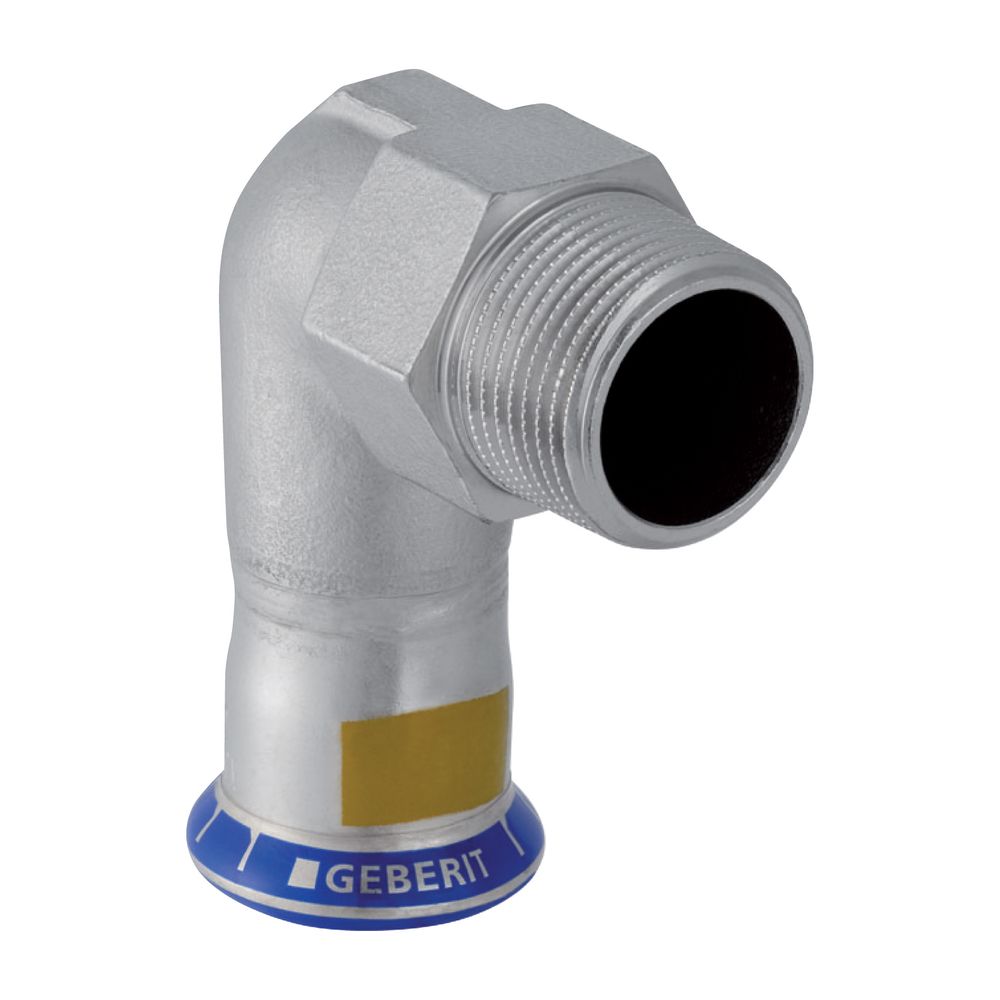

Geberit Mapress Edelstahl Übergangswinkel 90 Grad mit Außengewinde, Gas, D 35mm, R 1 1/4"

Dieser Übergangswinkel aus Edelstahl ermöglicht eine zuverlässige Richtungsänderung um 90 Grad in Gas-Installationssystemen. Das Bauteil ist für den Einsatz mit Natur- und Flüssiggasen konzipiert und zeichnet sich durch eine hohe Materialbeständigkeit aus. Die Verbindung erfolgt über eine Pressmuffe sowie ein kegeliges Außengewinde.

Sicherheit und Montage

Das System ist mit einem gelben Dichtring aus HNBR ausgestattet, der für die Anforderungen von Gasleitungen optimiert wurde. Zur Erhöhung der Montagesicherheit verfügt der Fitting über einen Pressindikator sowie eine gelbe Markierung zur eindeutigen Identifikation als Gas-Komponente. Ein gelber Schutzstopfen an der Pressmuffe schützt das Bauteil vor Verunreinigungen bis zur Installation. Die Konstruktion ist im unverpressten Zustand undicht, was eine schnelle Überprüfung der Verbindung während der Druckprobe unterstützt.

Material und Ausführung

Gefertigt aus CrNiMo-Stahl 1.4401, bietet der Winkel eine hohe Korrosionsbeständigkeit. Die robuste Ausführung ist für den professionellen Einsatz in Versorgungssystemen ausgelegt und ermöglicht eine zugfeste Verbindung innerhalb des Mapress-Systems. Die präzise Fertigung sorgt für eine passgenaue Integration in Rohrleitungsstrukturen.

Durch die Kombination aus langlebigem Edelstahl 1.4401 und der speziellen HNBR-Dichtung eignet sich dieser 90-Grad-Übergangswinkel ideal für Gasinstallationen. Mit einem Rohraußendurchmesser von 35 mm und einem 1 1/4 Zoll Außengewinde bietet das Bauteil eine passgenaue Lösung für Nennweiten von DN 32. Die zuverlässige Pressverbindung und die integrierte Sicherheitskennzeichnung erleichtern die fachgerechte Montage und Prüfung.

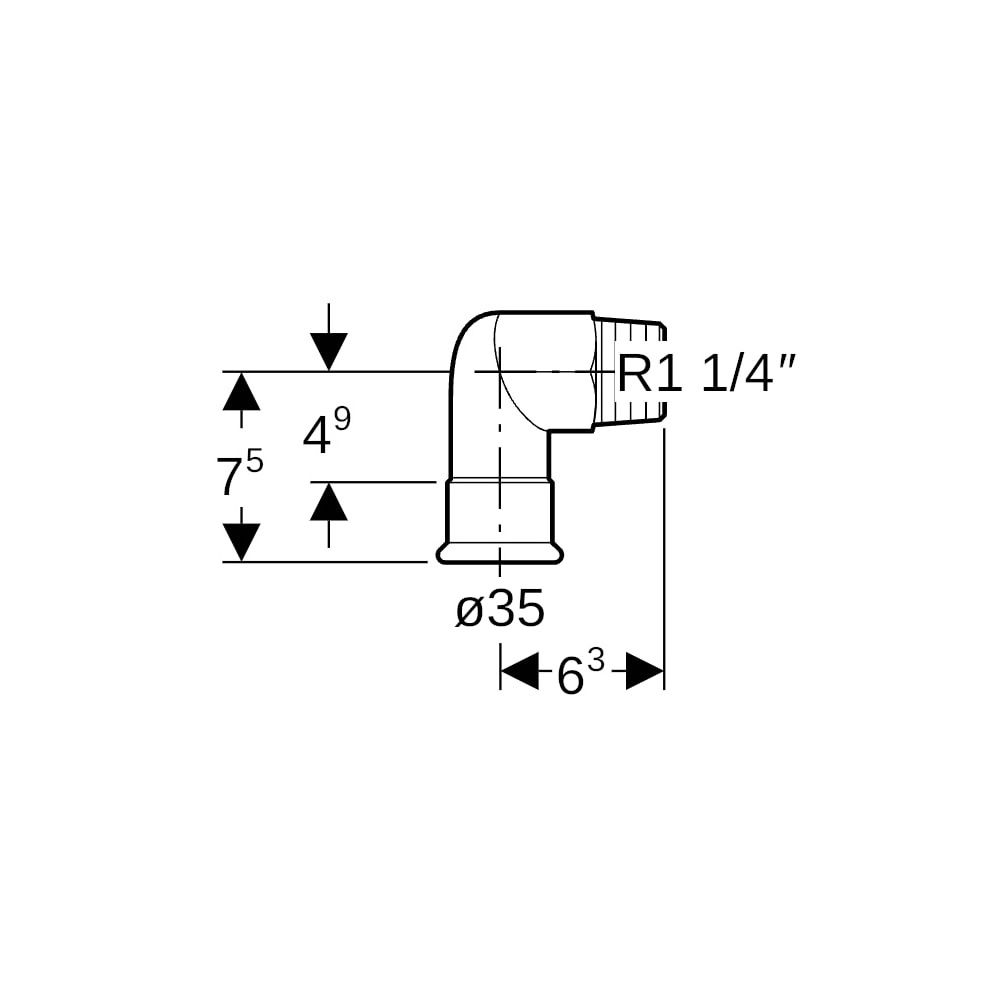

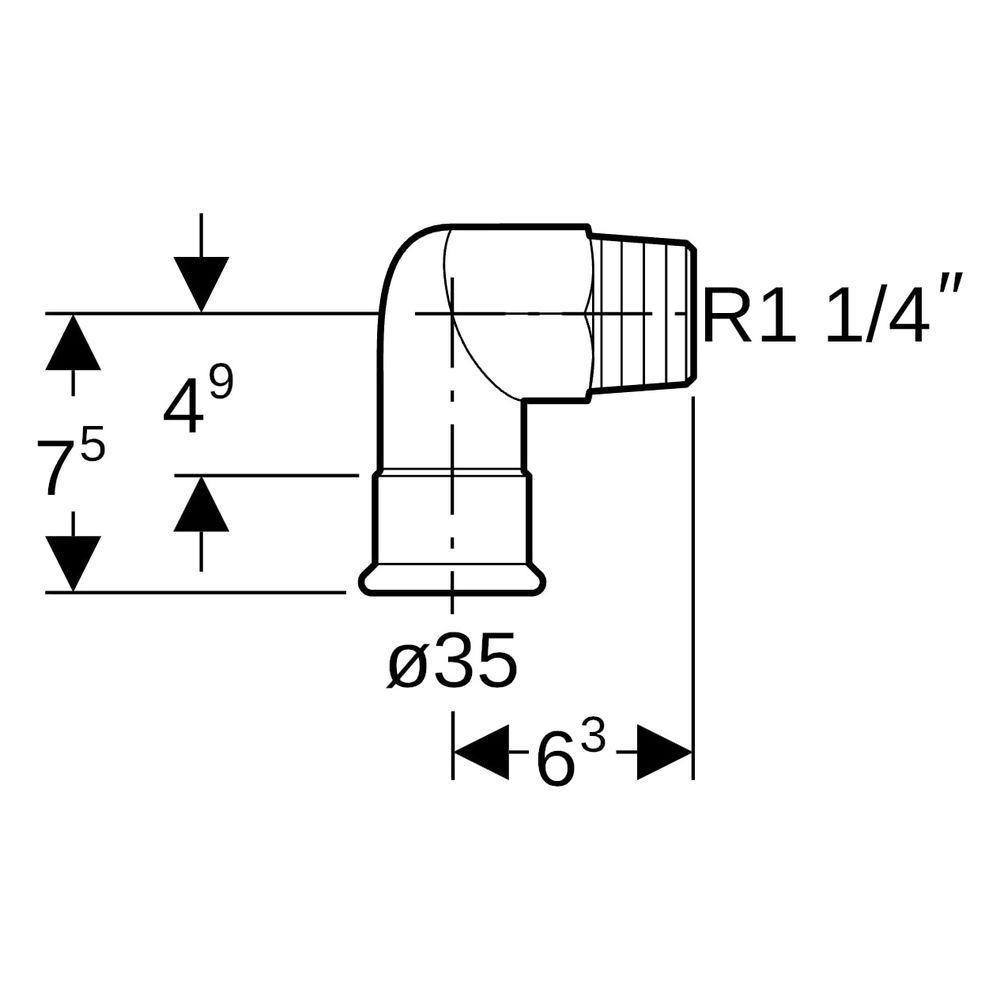

Technische Daten

• Werkstoff: Edelstahl 1.4401
• Nennweite: DN 32
• Rohraußendurchmesser: 35 mm
• Außengewinde: R 1 1/4 Zoll
• Winkel: 90 Grad
• Dichtungsmaterial: HNBR
• Länge: 7,5 cm
• Höhe: 6,3 cm
• Z-Maß: 4,9 cm
