Beschreibung
Geberit Mapress C-Stahl Übergang mit Außengewinde D 22mm, R 3/4", 21707
Dieser Übergang aus unlegiertem C-Stahl ermöglicht eine zuverlässige Verbindung zwischen dem Geberit Mapress System und Komponenten mit Außengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert.
Verbindungstechnik und Montage
Der Fitting verfügt über eine Pressmuffe mit der Kontur M und ist für eine zugfeste Installation ausgelegt. Die Eigenschaft unverpresst undicht ermöglicht eine einfache Kontrolle der Verbindung während der Montage. Ein integrierter Pressindikator unterstützt die fachgerechte Verarbeitung, während ein transparenter Schutzstopfen die Pressmuffe bis zur Installation vor Verschmutzungen bewahrt. Bei der Montage sind die Verlegerichtlinien des Herstellers zu beachten.
Material und Korrosionsschutz
Gefertigt aus unlegiertem Stahl 1.0034 (E195) gemäß DIN EN 10305, ist der Übergang galvanisch verzinkt. Die Abdichtung erfolgt über einen Dichtring aus CIIR in Schwarz. Bis DN 50 ist der Fitting mit einer Dichtbandage aus IIR Butyl-Kautschuk ummantelbar, ab DN 65 ist ein Korrosionsschutz nach AGI Arbeitsblatt Q 151 vorgesehen.

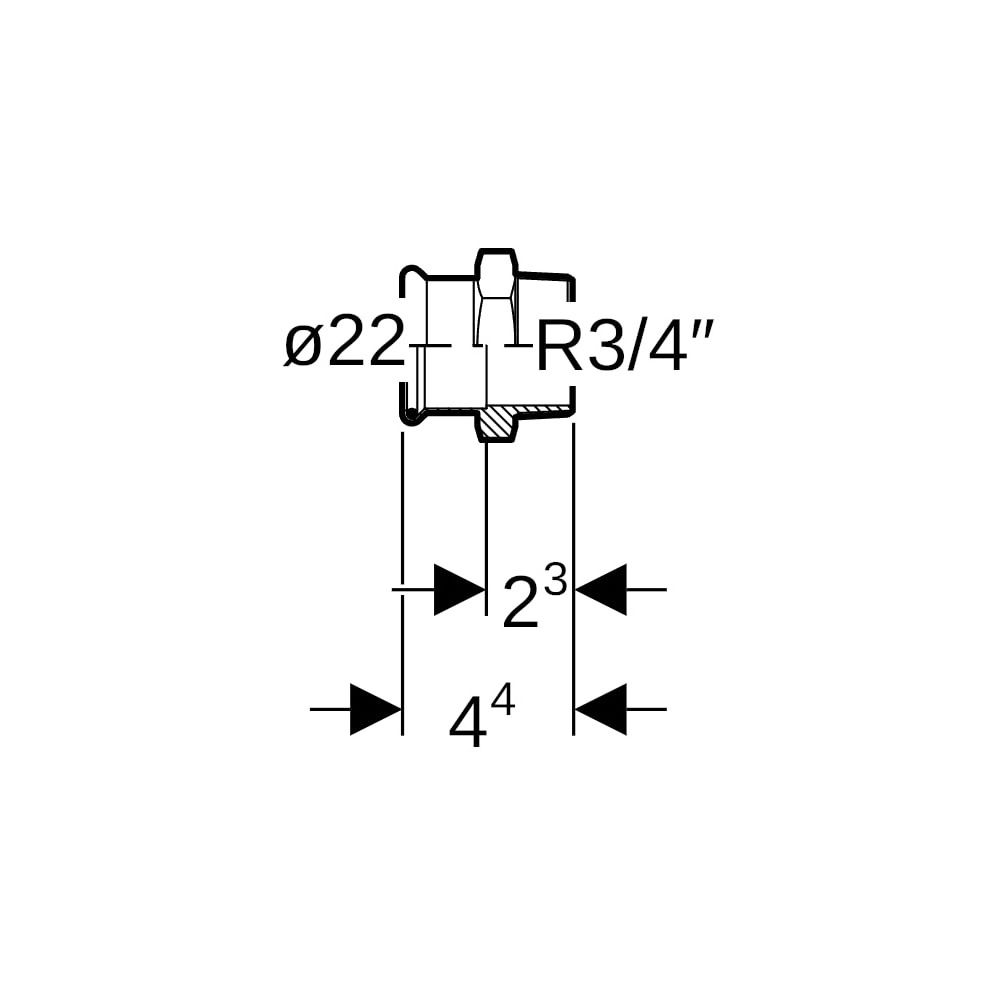

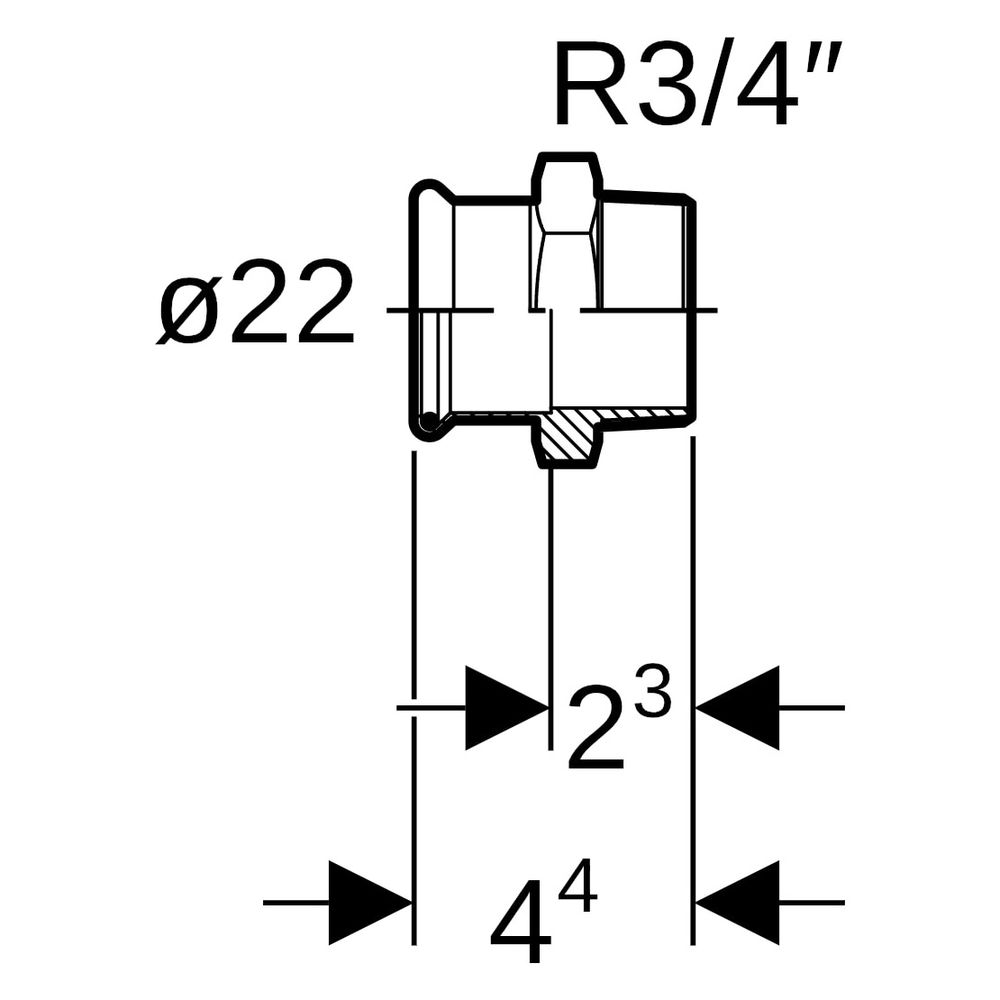

Technische Daten
- Werkstoff: Stahl unlegiert 1.0034 (E195)
- Außendurchmesser: 22 mm
- Außengewinde: R 3/4 Zoll
- Nennweite: DN 20
- Länge: 4,4 cm
- Höhe: 2,3 cm
- Dichtungsmaterial: CIIR
- Kontur: M
Durch die Kombination aus präziser Fertigung und dem bewährten Presssystem eignet sich dieser Übergang ideal für anspruchsvolle Installationen. Mit einem Außendurchmesser von 22 mm und einem R 3/4 Zoll Außengewinde bietet das Bauteil eine passgenaue Lösung für den Übergang auf Gewindeanschlüsse. Die robuste Ausführung aus verzinktem Stahl sorgt für eine langlebige Verbindung in verschiedenen Versorgungssystemen.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 21707 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Artikelnummer | GEBERIT-21707 |
| EAN-13 | 4024723217077 |
| Form | gerade |
| Gewicht | 0,084 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge | 44 |
| Länge Anschluss 1 | 21 |
| Länge Anschluss 2 | 23 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | DN 20 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 22 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 0 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
