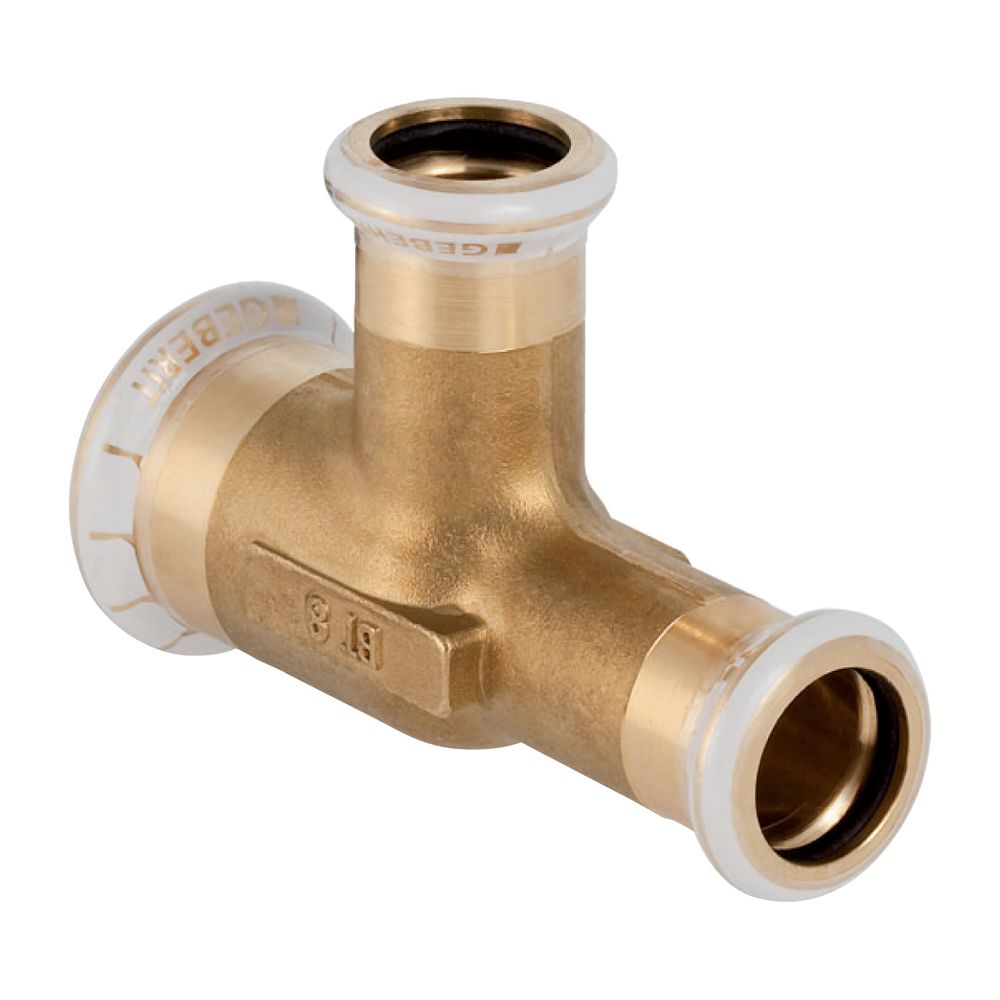

Geberit Mapress T-Stück reduziert CW617N, D 22mm, D1 15mm, D2 15mm, 61194
Dieses reduzierte T-Stück aus Messing CW617N ermöglicht zuverlässige Abzweigungen in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist für eine dauerhafte, zugfeste Verbindung konzipiert und für den Einsatz in systemgebundenen Installationen vorgesehen.
Verbindungstechnik und Sicherheit
Das Fitting ist mit drei Pressmuffen der M-Kontur ausgestattet. Zur Erhöhung der Sicherheit bei der Installation verfügt das Bauteil über einen Pressindikator sowie die Eigenschaft, im unverpressten Zustand undicht zu sein, was eine schnelle Kontrolle der Verbindung ermöglicht. Der integrierte Dichtring aus schwarzem CIIR sorgt für eine dauerhafte Abdichtung der Rohrverbindungen. Die Pressmuffen sind zum Schutz vor Verschmutzung mit transparenten Schutzstopfen versehen.
Technische Daten
- Werkstoff: Messing CW617N
- Rohraußendurchmesser Anschluss 1: 22 mm
- Rohraußendurchmesser Anschluss 2: 15 mm
- Rohraußendurchmesser Anschluss 3: 15 mm
- Winkel: 90 °
- Gesamtlänge: 7,7 cm
- Dichtungsmaterial: CIIR
Die robuste Ausführung aus Messing ermöglicht eine hohe Beständigkeit in anspruchsvollen Versorgungssystemen. Mit einem Rohraußendurchmesser von 22 mm am Hauptanschluss und zwei Abgängen von jeweils 15 mm bietet das T-Stück eine präzise Lösung für reduzierte Leitungsabzweigungen. Die Kombination aus bewährter M-Kontur und der Sicherheitsfunktion der Unverpresst-Undicht-Eigenschaft unterstützt eine fachgerechte Installation.
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings Kupfer |
| Hersteller-Artikelnummer | 61194 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Anschluss 3 | Pressmuffe |

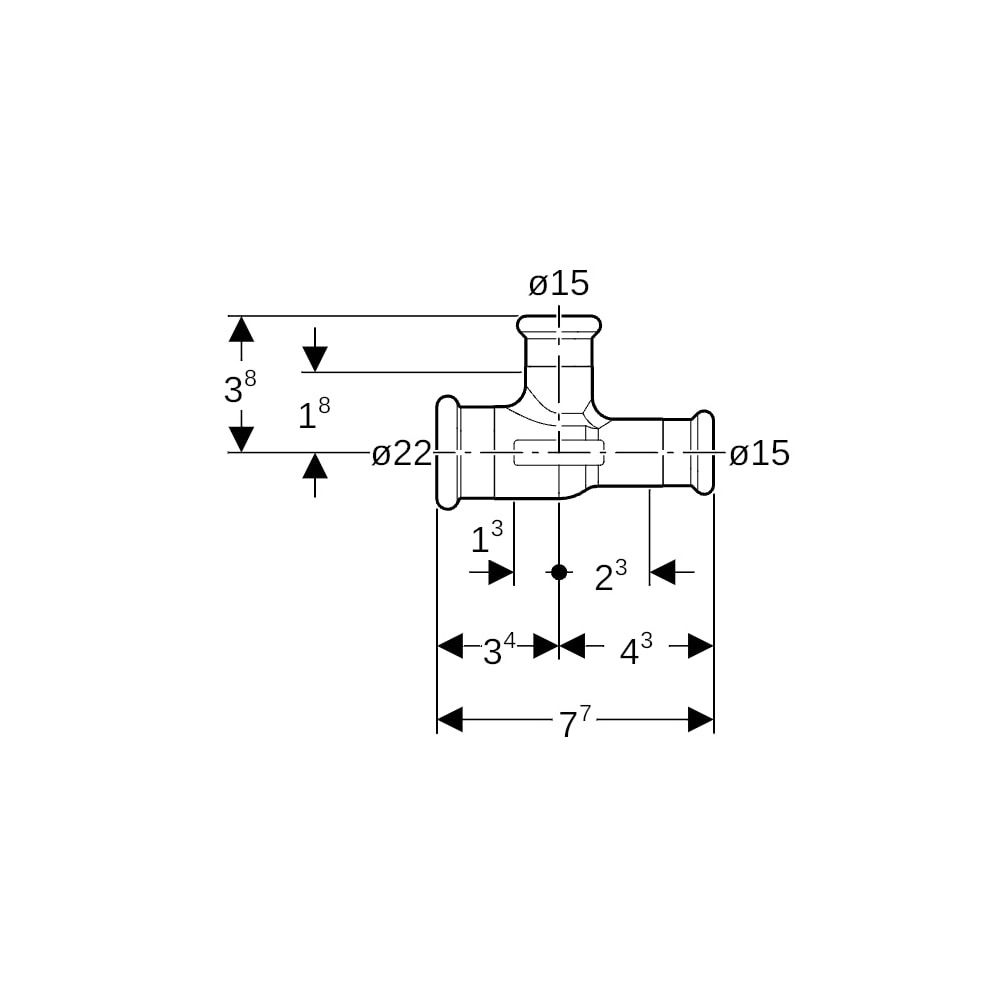

| Arbeitslänge Anschluss 1 | 13 |
| Arbeitslänge Anschluss 2 | 18 |
| Arbeitslänge Anschluss 3 | 23 |
| Artikelnummer | GEBERIT-61194 |
| Ausführung | T-Stück |
| EAN-13 | 4024723611943 |
| Fließende Ausführung (mit Innenradius) | nein |
| Gewicht | 0,129 kg |
| Hauptfarbe Fitting | Messing |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Konturcode Verbindung 3 | M |
| Länge Anschluss 1 | 34 |
| Länge Anschluss 2 | 38 |
| Länge Anschluss 3 | 43 |
| Material Dichtung | CIIR |
| Mehrteilig | nein |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | DN 20 |
| Nenndurchmesser Anschluss 3 | DN 12 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 3 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 3 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 22 |
| Rohraußendurchmesser Anschluss 2 | 15 |
| Rohraußendurchmesser Anschluss 3 | 15 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoff des Anschlusses 3 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn40Pb2 (CW617N) |
| Werkstoffgüte Anschluss 2 | CuZn39Pb3 (CW617N) |
| Werkstoffgüte Anschluss 3 | CuZn40Pb2 (CW617N) |
| Winkel | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
