Beschreibung
Geberit Mapress C-Stahl Übergangsbogen 90 Grad mit Außengewinde D 22mm, R 3/4"
Dieser Übergangsbogen aus unlegiertem C-Stahl ermöglicht eine zuverlässige 90-Grad-Richtungsänderung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil verbindet eine Pressmuffe mit einem kegeligen Außengewinde und zeichnet sich durch eine robuste Ausführung aus.
Zuverlässige Verbindungstechnik
Der Fitting ist für eine dauerhafte und zugfeste Installation konzipiert. Die integrierte Pressmuffe verfügt über einen Pressindikator zur Kontrolle der Verpressung sowie einen transparenten Schutzstopfen, der das System bis zur Montage vor Verschmutzungen bewahrt. Ein wesentliches Merkmal ist die Eigenschaft, dass der Fitting im unverpressten Zustand undicht ist, wodurch Fehlverbindungen bei der Druckprüfung erkennbar sind. Der Dichtring besteht aus schwarzem CIIR, während der Fitting zusätzlich mit einer schwarzen Dichtbandage aus IIR Butyl-Kautschuk ummantelt ist.
Der Übergangsbogen aus verzinktem C-Stahl bietet eine Lösung für anspruchsvolle Installationsumgebungen. Durch die Fertigung nach DIN EN 10305 ist eine hohe Passgenauigkeit sichergestellt. Mit einem Außendurchmesser von 22 mm und einem 3/4 Zoll Außengewinde eignet sich das Bauteil für den Anschluss von Komponenten an das C-Stahl-Rohrsystem. Die galvanische Verzinkung schützt das Material vor Korrosion und unterstützt eine lange Lebensdauer in versorgungstechnischen Anlagen.
Technische Daten
- Werkstoff: Stahl unlegiert 1.0034 E195
- Rohraußendurchmesser: 22 mm
- Außengewinde: R 3/4 Zoll
- Winkel: 90 Grad
- Nennweite: DN 20

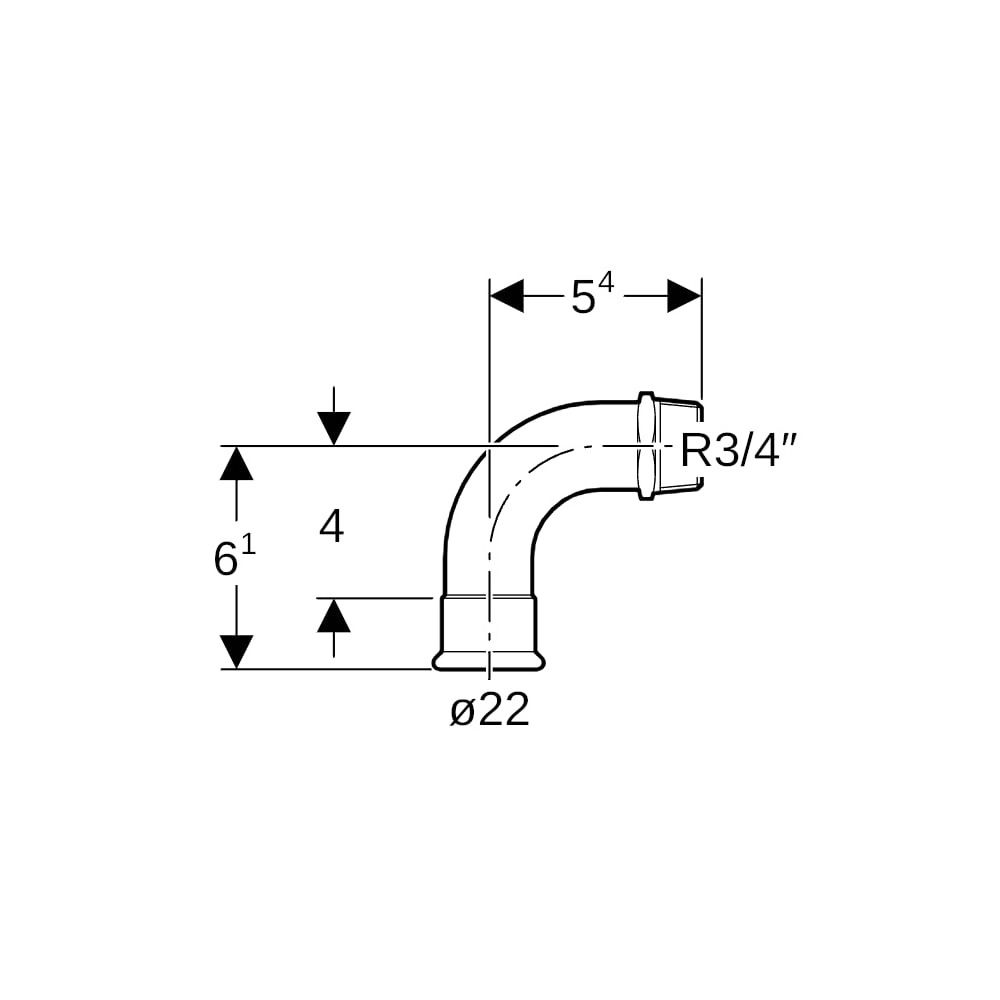

- Z-Maß: 4 cm
- Länge: 6,1 cm
- Höhe: 5,4 cm
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 20507 |
| Hersteller | Geberit |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Arbeitslänge Anschluss 1 | 40 |
| Artikelnummer | GEBERIT-20507 |
| EAN-13 | 4024723205074 |
| Form | Bogen |
| Gewicht | 0,124 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 61 |
| Länge Anschluss 2 | 54 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | DN 20 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 22 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
