Beschreibung
Geberit Mapress C-Stahl Bogen mit Einschubende 90 Grad, Außendurchmesser 22mm
Dieser 90-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Bauteil verfügt über ein Einschubende sowie eine Pressmuffe und ist für eine zugfeste Verbindung konzipiert.
Sicherheit und Montage
Das System unterstützt eine sichere Installation durch einen integrierten Pressindikator. Im unverpressten Zustand ist der Fitting undicht, was eine Kontrolle während der Druckprüfung ermöglicht. Der Dichtring aus CIIR sorgt für die Abdichtung. Zum Schutz vor Verunreinigungen ist die Pressmuffe mit einem transparenten Schutzstopfen versehen.
Material und Ausführung
Der Bogen besteht aus unlegiertem Stahl 1.0034 (E195) gemäß DIN EN 10305 und ist galvanisch verzinkt. Die Fertigung ermöglicht eine Integration in Rohrleitungssysteme mit einem Außendurchmesser von 22 mm. Bei der Montage sind die Verlegerichtlinien zu beachten.
Der 90-Grad-Bogen aus C-Stahl mit Pressverbindungstechnik eignet sich für Installationsprojekte. Mit einem Nenndurchmesser von DN 20 und einem Außendurchmesser von 22 mm bietet das Bauteil eine Lösung für Anwendungen in der Versorgungstechnik.

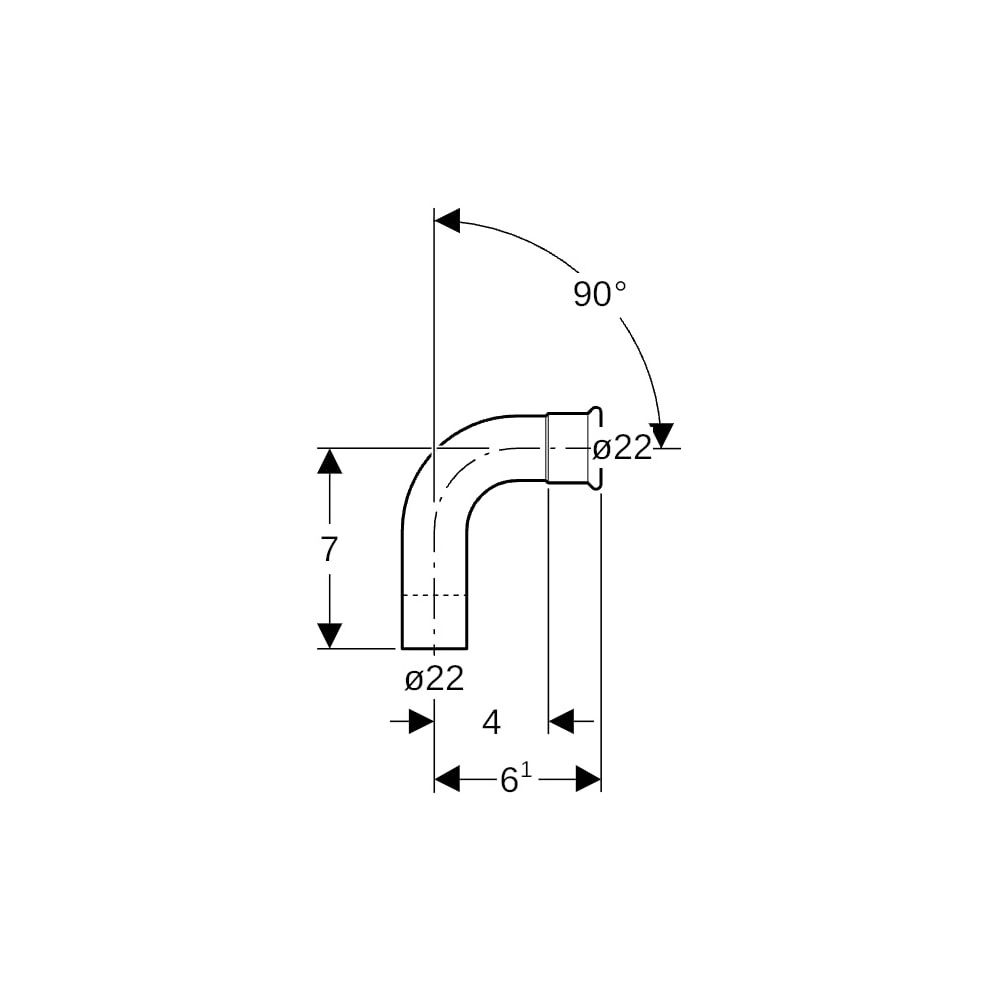

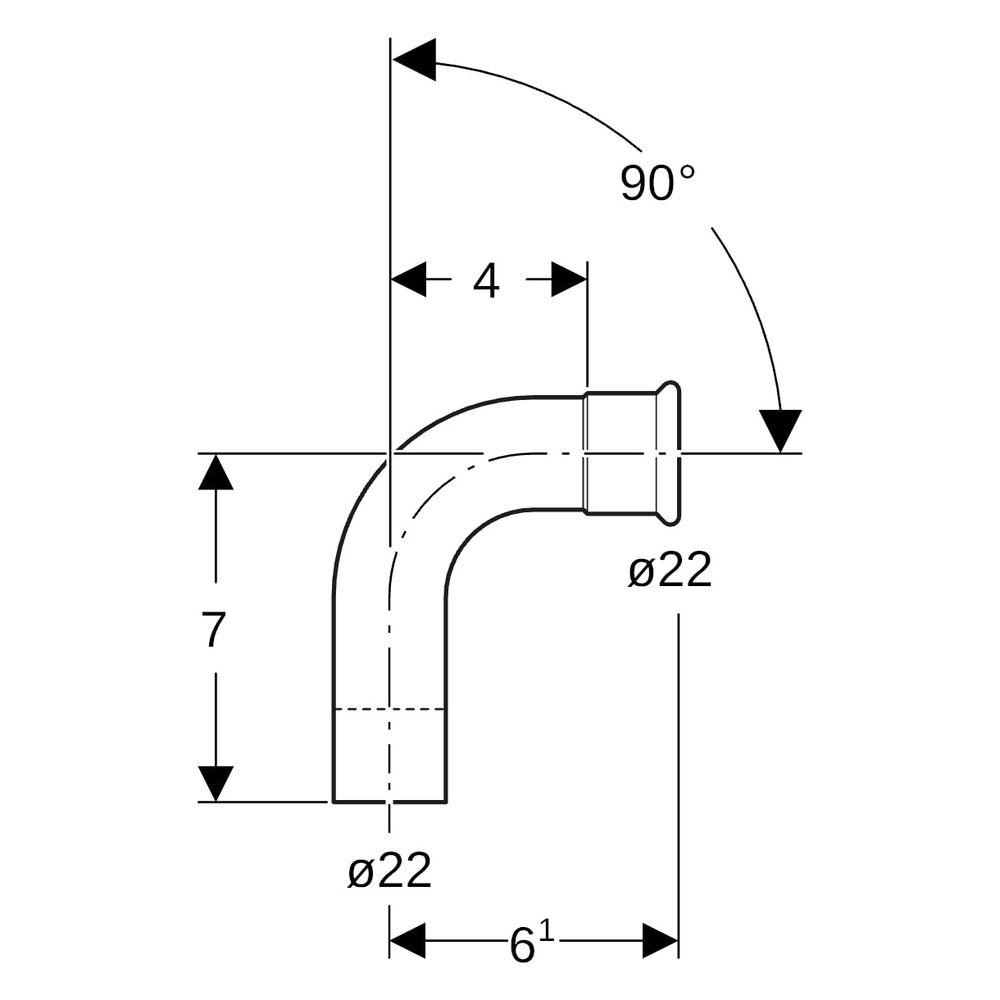

Technische Daten
- Werkstoff: Stahl unlegiert 1.0034 E195
- Außendurchmesser: 22 mm
- Winkel: 90 °
- Nennweite: DN 20
- Dichtungsmaterial: CIIR
- Anschluss 1: Einschubende
- Anschluss 2: Pressmuffe
- Länge: 6,1 cm
- Höhe: 7 cm
- Z-Maß: 4 cm
Technische Daten
| Hersteller-Warengruppe | Versorgungssysteme |
| Hersteller-Produktgruppe | Fittings C-Stahl |
| Hersteller-Artikelnummer | 20304 |
| Hersteller | Geberit |
| Anschluss 1 | Schiebeende |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 2 | 40 |
| Artikelnummer | GEBERIT-20304 |
| EAN-13 | 4024723203049 |
| Form | Bogen |
| Gewicht | 0,1 kg |
| Hauptfarbe Fitting | Edelstahl |
| Konturcode Verbindung 1 | M |
| Konturcode Verbindung 2 | M |
| Länge Anschluss 1 | 70 |
| Länge Anschluss 2 | 61 |
| Material Dichtung | CIIR |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | nein |
| Nenndurchmesser Anschluss 1 | DN 20 |
| Nenndurchmesser Anschluss 2 | DN 20 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 22 |
| Rohraußendurchmesser Anschluss 2 | 22 |
| Systemgebunden | ja |
| Verschlossen | ja |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE53108643 |
