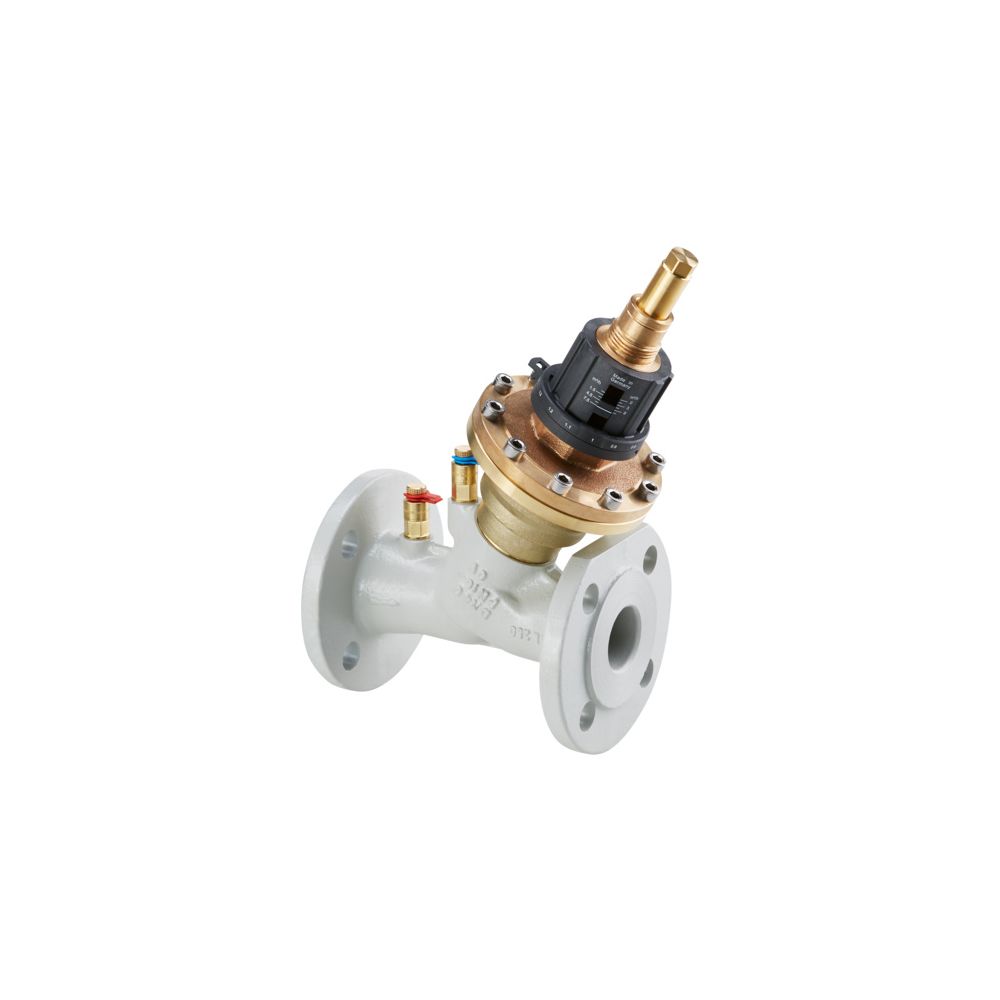

Oventrop Cocon QFC Regulierventil DN 65 PN 16 ANSI Flansch, bis 20 m3/h

Das Oventrop Cocon QFC Regulierventil in der Ausführung DN 65 ist eine leistungsstarke Ventilkombination für den hydraulischen Abgleich in Heiz- und Kühlsystemen. Durch die Kombination eines automatisch arbeitenden Durchflussreglers mit einem Regelventil ermöglicht es eine präzise Durchflussregelung in geschlossenen Wasserkreisläufen. Das Ventil ist für einen Durchfluss von bis zu 20 m3/h ausgelegt und eignet sich ideal für den Einsatz in Zentralheizungsanlagen, Fußbodenheizungen, Kühldecken sowie Fan-Coil-Anlagen und Gebläsekonvektoren.

Wie unterstützt das Cocon QFC den hydraulischen Abgleich?

Das Cocon QFC vereint zwei Funktionen in einem Gehäuse: einen automatisch arbeitenden Durchflussregler mit manuell einstellbarer Sollwertvorgabe und ein Regelventil. Diese Kombination sorgt für eine automatische Durchflussregelung, die den hydraulischen Abgleich im System sicherstellt. Zusätzlich kann durch den Einsatz von Stellantrieben die Raumtemperatur effizient über die Veränderung des Durchflusses gesteuert werden. Die Installation gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich ist.

Für welche Einsatzbedingungen ist das Ventil geeignet?

Das Gehäuse aus robustem Gusseisen ist für den Betrieb in geschlossenen Systemen konzipiert und für Flüssigkeiten sowie Glykol geeignet. Mit einer Druckstufe von PN 16 und einem maximalen Differenzdruck von 400 bietet das Ventil eine hohe Betriebssicherheit. Der zulässige Temperaturbereich für den Dauerbetrieb liegt zwischen -10 °C und 120 °C. Zur einfachen Überprüfung und Inbetriebnahme ist das Regulierventil mit Messnippeln ausgestattet, die eine präzise Kontrolle der Betriebsparameter ermöglichen.

Technische Daten

• Nenndurchmesser: DN 65
• Druckstufe: PN 16
• Maximaler Durchfluss: 20 m3/h
• Maximaler Differenzdruck: 400
• Mediumtemperatur: -10 °C bis 120 °C
• Werkstoff Gehäuse: Gusseisen
• Hublänge: 20
• Anschlussart: ANSI Flansch

Das Oventrop Cocon QFC Regulierventil überzeugt durch seine zuverlässige Kombination aus automatischer Durchflussregelung und präziser Temperatursteuerung. Mit einer Kapazität von bis zu 20 m3/h und einer robusten Auslegung für Temperaturen bis 120 °C ist es die optimale Lösung für anspruchsvolle Heiz- und Kühlsysteme. Die einfache Montage und die integrierten Messnippel erleichtern die Inbetriebnahme und Wartung, wodurch eine effiziente und dauerhafte hydraulische Optimierung der Anlage sichergestellt wird.
