Beschreibung

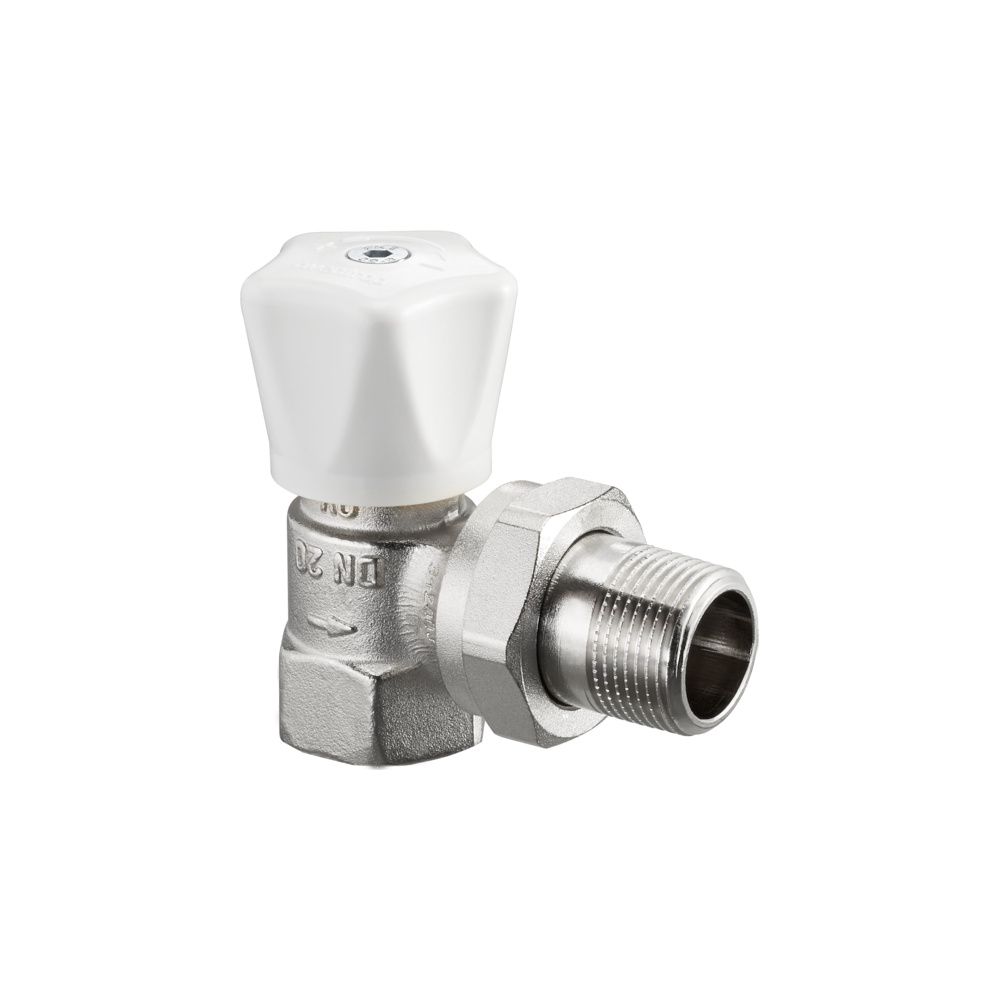

Oventrop HRV Handregulierventil DN 20 3/4", PN 10 Eckausführung, verkürztes Baumaß
Das Oventrop Handregulierventil HRV in Eckausführung ist für die manuelle Durchflussregulierung in Zweirohr-Zentralheizungsanlagen konzipiert. Dank seines verkürzten Baumaßes eignet sich das Ventil besonders für Installationen mit begrenzten Platzverhältnissen. Es ist für Anlagen mit Zwangsumwälzung oder Schwerkraftzirkulation geeignet und ermöglicht eine präzise Voreinstellung des Durchflusses über die integrierte Spindel.
Wie lässt sich das Handregulierventil anpassen?
Das Ventil wird mit einem weißen Handregulierkopf für die manuelle Bedienung geliefert. Bei Bedarf kann das Modell nachträglich auf einen thermostatischen Betrieb umgerüstet werden, indem das Oberteil ausgetauscht wird. Der Thermostatanschluss entspricht dem Standardmaß M30 x 1,5, was die Kompatibilität mit gängigen Thermostatköpfen sicherstellt.
Für welche Betriebsbedingungen ist das Ventil geeignet?
Das vernickelte Ventil ist für einen Betriebsdruck von bis zu PN 10 ausgelegt. Bei einem Einsatz in Niederdruckdampfanlagen ist eine maximale Betriebstemperatur von 110 °C sowie ein maximaler Betriebsdruck von 0,5 bar zu beachten. Die Voreinstellung erfolgt direkt über die Spindel, was die Durchführung eines hydraulischen Abgleichs in Zweirohrsystemen unterstützt. Für die Montage sind keine Spezialwerkzeuge erforderlich.
Technische Daten
- Nennweite: DN 20
- Anschlussgröße: 3/4 Zoll
- Nenndruck: PN 10
- Bauform: Eckausführung
- Kvs-Wert: 3,2
- Thermostatanschluss: M30 x 1,5
- Materialoberfläche: vernickelt
- Bauhöhe: 82 mm
- Einstellbarkeit: Vorab einstellbar
Das Oventrop HRV Handregulierventil überzeugt durch seine kompakte Bauweise und die Flexibilität bei der nachträglichen Umrüstung auf Thermostatbetrieb. Mit einem Kvs-Wert von 3,2 und der Auslegung für einen Druck von PN 10 bietet es eine solide Basis für die effiziente Steuerung von Zweirohr-Zentralheizungsanlagen. Die manuelle Voreinstellung über die Spindel ermöglicht eine präzise Anpassung an die jeweiligen Anlagenanforderungen, während die robuste, vernickelte Ausführung eine dauerhafte Funktionalität im Heizungssystem sicherstellt.
Technische Daten
| Hersteller-Warengruppe | Raumklima |
| Hersteller-Produktgruppe | "Bypass-Combi"/Umrüstventil |
| Hersteller-Artikelnummer | 1194506 |
| Hersteller | Oventrop |
| Abmessung Thermostatanschluss | M30 x 1,5 |
| Artikelnummer | OVENTROP-1194506 |
| Ausführung | Schlussstück/Innengewinde |
| Automatische Durchflussregelung | nein |
| Bauhöhe | 82 |
| Bedienung | manuelle Bedienung |
| EAN-13 | 4026755304152 |
| Farbe des Knopfes | weiß |
| Form | rechtwinklig |
| Geeignet für Einrohrsystem | nein |
| Geeignet für Zweirohrsystem | ja |
| Gewicht | 0,38 kg |
| Größe Heizkörperanschluss | 3/4 Zoll (20) |
| Kvs-Wert | 3,2 |
| Mit gebogenem Schlussstück | nein |
| Mit Quetschset | nein |
| Mit Staubkappe | nein |
| Oberflächenschutz | vernickelt |
| Strömungsrichtung entgegengesetzt | nein |
| Thermostatische Vorbereitung | ja |
| Verkürzte Baulänge | ja |
| Vorab einstellbar | ja |
| WEEE-Nr. | 58807514 |
