Beschreibung

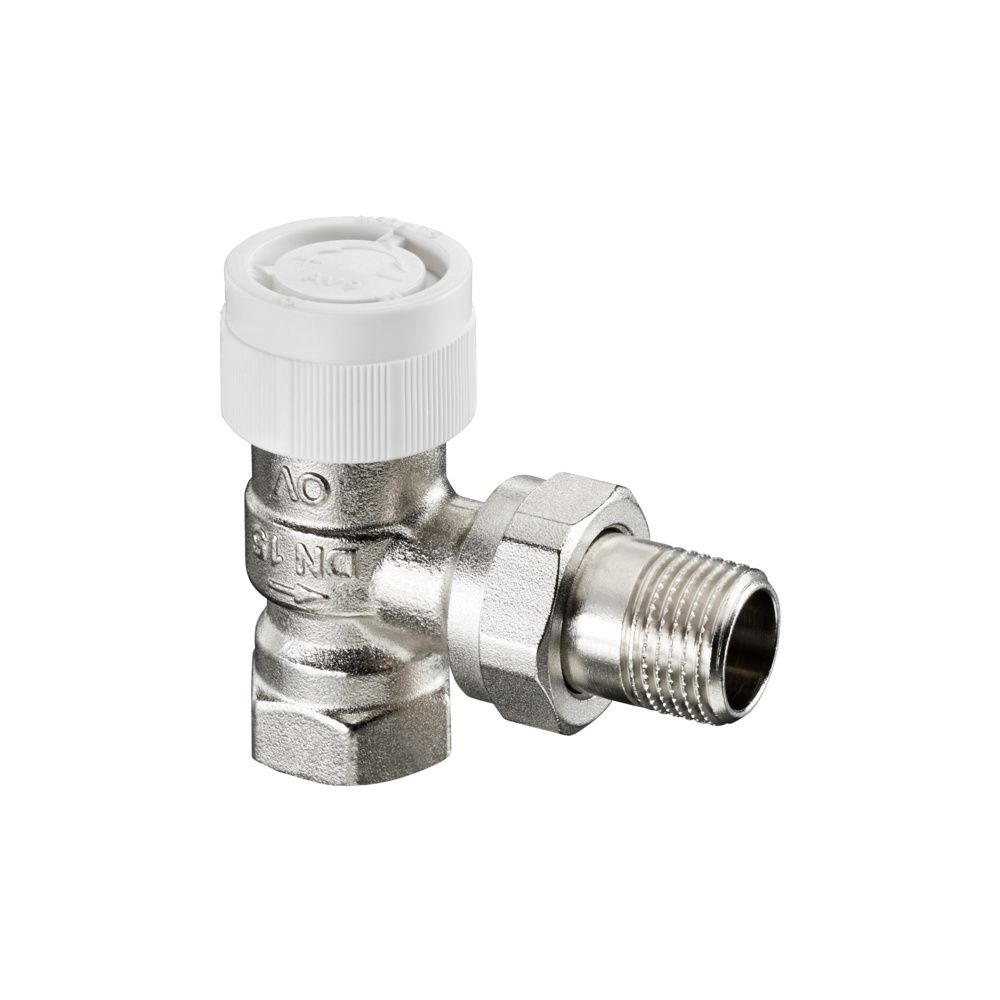

Oventrop AV 9 Thermostatventil DN 20, R 3/4", PN 10, Eckausführung, 1183706
Das Oventrop Thermostatventil AV 9 in der Eckausführung ist für den manuellen hydraulischen Abgleich in Zweirohr-Zentralheizungsanlagen mit Zwangsumwälzung konzipiert. Die Armatur ermöglicht eine präzise Durchflussregulierung und zeichnet sich durch eine robuste Konstruktion aus vernickeltem Messing sowie eine Spindel aus nichtrostendem Stahl aus. Das Ventil ist für den Anschluss von Gewinde- und Klemmverbindungen geeignet und verfügt über einen standardisierten Thermostat-Gewindeanschluss M 30 x 1,5.
Wie erfolgt die Einstellung und Wartung des AV 9?
Die stufenlose Voreinstellung ist von außen ablesbar und kann unter Anlagendruck mittels Bedienungswerkzeug oder einem Maulschlüssel der Schlüsselweite 13 angepasst werden. Ein wesentlicher Vorteil für den laufenden Betrieb ist die Möglichkeit, den Ventileinsatz bei Bedarf auszutauschen, ohne die Heizungsanlage entleeren zu müssen. Dies vereinfacht Wartungsarbeiten erheblich. Das Ventil wird mit einer weißen Bauschutzkappe geliefert, die über drei stirnseitige Stege verfügt.
Technische Daten
- Nennweite: DN 20
- Anschlussgröße: R 3/4 Zoll
- Nenndruck: PN 10
- Kvs-Wert: 1,3
- Thermostat-Gewindeanschluss: M 30 x 1,5
- Gehäusematerial: Messing, vernickelt
- Spindelmaterial: Nichtrostender Stahl
- Bauform: Eckausführung
- Einstellbarkeit: Stufenlose Voreinstellung
- Bauhöhe: 53 mm
Das Oventrop AV 9 Thermostatventil überzeugt durch seine zuverlässige Funktionalität beim hydraulischen Abgleich. Mit einer Nennweite von DN 20, einem Nenndruck von PN 10 und einem Kvs-Wert von 1,3 bietet es eine solide Basis für eine effiziente Heizungsregelung. Die robuste Materialwahl aus vernickeltem Messing und Edelstahl sowie die wartungsfreundliche Konstruktion, die einen Austausch des Ventileinsatzes ohne Anlagenentleerung erlaubt, machen es zur idealen Wahl für moderne Zweirohr-Zentralheizungsanlagen.
Technische Daten
| Hersteller-Warengruppe | Raumklima |
| Hersteller-Produktgruppe | Thermostatventil-Unterteil |
| Hersteller-Artikelnummer | 1183706 |
| Hersteller | Oventrop |
| Abmessung Thermostatanschluss | M30 x 1,5 |
| Artikelnummer | OVENTROP-1183706 |
| Ausführung | Schlussstück/Innengewinde |
| Automatische Durchflussregelung | nein |
| Bauhöhe | 53 |
| Bedienung | thermostatisch mit Knopf |
| EAN-13 | 4026755407273 |
| Farbe des Knopfes | weiß |
| Form | rechtwinklig |
| Geeignet für Einrohrsystem | nein |
| Geeignet für Zweirohrsystem | ja |
| Gewicht | 0,35 kg |
| Größe Heizkörperanschluss | 3/4 Zoll (20) |
| Kvs-Wert | 1,3 |
| Mit gebogenem Schlussstück | nein |
| Mit Quetschset | nein |
| Mit Staubkappe | ja |
| Oberflächenschutz | vernickelt |
| Strömungsrichtung entgegengesetzt | nein |
| Thermostatische Vorbereitung | ja |
| Verkürzte Baulänge | nein |
| Vorab einstellbar | ja |
| WEEE-Nr. | DE58807514 |
