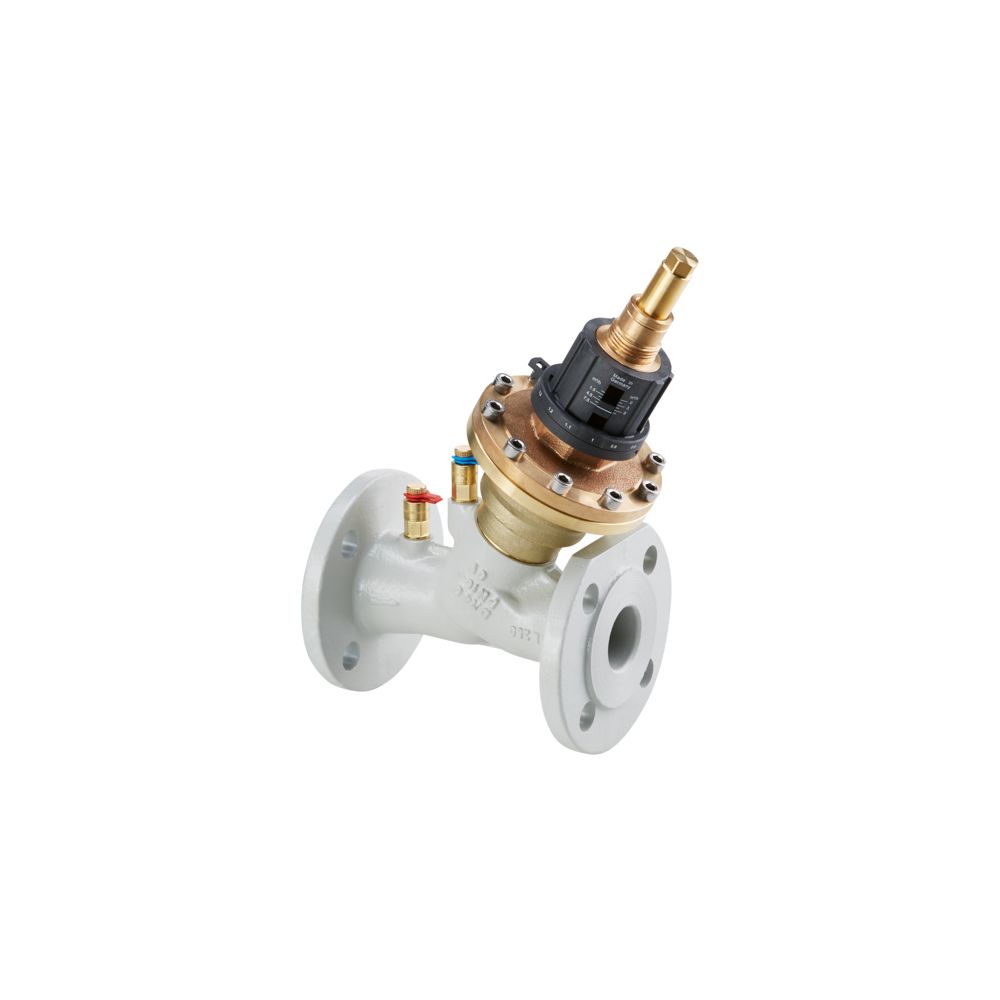

Oventrop Cocon QFC Regulierventil DN 50 PN 16 ANSI Flansch, bis 8 m3/h

Das Oventrop Cocon QFC Regulierventil in der Nennweite DN 50 ist eine leistungsstarke Ventilkombination für den hydraulischen Abgleich in Heiz- und Kühlsystemen. Durch die Verbindung eines automatisch arbeitenden Durchflussreglers mit einem Regelventil ermöglicht es eine präzise Durchflussregelung in geschlossenen Wasserkreisläufen. Das Ventil ist für den Einsatz in Zentralheizungsanlagen, Fußbodenheizungen, Kühldecken sowie Fan-Coil-Anlagen konzipiert und unterstützt durch die optionale Montage von Stellantrieben eine effiziente Raumtemperaturregelung.

Wie unterstützt das Cocon QFC den hydraulischen Abgleich?

Das Cocon QFC vereint zwei Funktionen in einer Armatur. Der integrierte Durchflussregler sorgt für eine automatische Konstanthaltung des Durchflusses, wodurch der hydraulische Abgleich im System sichergestellt wird. Die Sollwertvorgabe lässt sich dabei bequem von Hand einstellen. Ergänzend dazu fungiert das Ventil als Regelventil, das in Kombination mit einem Stellantrieb den Durchfluss variabel anpasst, um die gewünschte Raumtemperatur exakt zu halten. Diese Kombination reduziert den Planungsaufwand und optimiert die Energieeffizienz der gesamten Anlage.

Welche technischen Eigenschaften zeichnen das Ventil aus?

Das Gehäuse des Regulierventils besteht aus robustem Gusseisen und ist für einen Betriebsdruck bis PN 16 ausgelegt. Es ist für den Einsatz mit Wasser sowie Glykolgemischen geeignet, was eine hohe Flexibilität in verschiedenen Anlagentypen ermöglicht. Mit einem Nenndurchmesser von DN 50 und einem maximalen Durchfluss von 8 m3/h deckt es einen breiten Leistungsbereich ab. Die Installation gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder Spezialwerkzeug erforderlich ist. Zudem ist das Ventil mit Messnippeln ausgestattet, die eine einfache Überprüfung der Betriebsparameter erlauben.

Technische Daten

• Nenndurchmesser: DN 50
• Druckstufe: PN 16
• Maximaler Durchfluss: 8 m3/h
• Gehäusewerkstoff: Gusseisen
• Mediumtemperatur: -10 bis 120 °C
• Maximaler Differenzdruck: 400 kPa
• Hublänge: 10 mm
• Anschlussart: ANSI Flansch
• Mit Messnippel: Ja

Das Oventrop Cocon QFC Regulierventil bietet eine zuverlässige Lösung für die präzise Durchflussregelung und den hydraulischen Abgleich in anspruchsvollen Heiz- und Kühlsystemen. Mit seiner robusten Ausführung aus Gusseisen, einer Druckfestigkeit von PN 16 und einem Durchfluss von bis zu 8 m3/h ermöglicht es einen stabilen Betrieb in einem Temperaturbereich von -10 bis 120 °C. Die einfache Handhabung und die Möglichkeit zur Integration von Stellantrieben machen es zu einer effizienten Wahl für moderne Gebäudetechnik.
