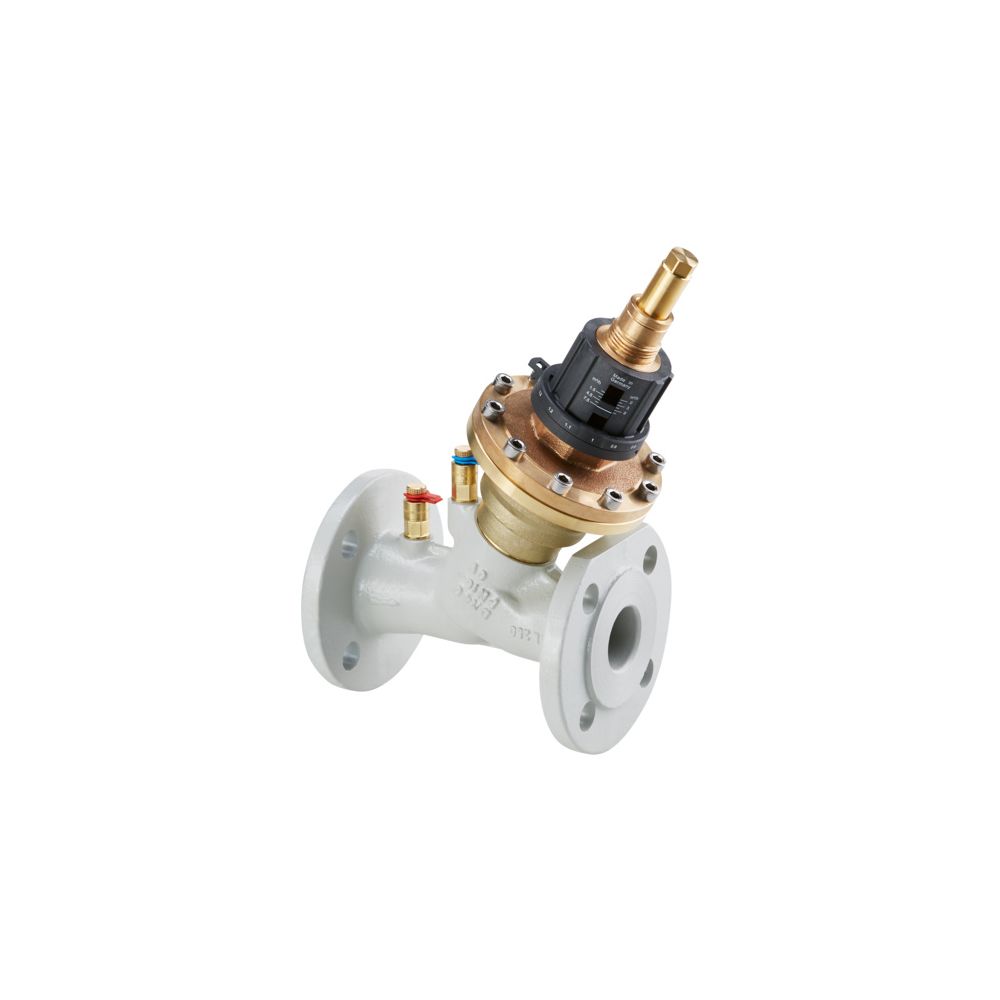

Oventrop Cocon QFC Regulierventil DN 200 PN 16 ANSI Flansch, bis 190 m3/h

Das Oventrop Cocon QFC Regulierventil in der Dimension DN 200 ist eine leistungsstarke Ventilkombination für den hydraulischen Abgleich in Heiz- und Kühlsystemen. Mit einem Durchfluss von bis zu 190 m3/h und einer Druckstufe von PN 16 eignet sich das Ventil ideal für geschlossene Wasserkreisläufe wie Zentralheizungen, Fußbodenheizungen oder Kühldecken. Durch die Kombination aus einem automatisch arbeitenden Durchflussregler und einem Regelventil ermöglicht es eine präzise Durchflussregelung sowie eine effiziente Raumtemperaturregelung mittels optionaler Stellantriebe.

Wie unterstützt das Cocon QFC den hydraulischen Abgleich?

Das Cocon QFC vereint zwei Funktionen in einem Gehäuse: einen automatisch arbeitenden Durchflussregler mit manuell einstellbarer Sollwertvorgabe und ein Regelventil. Diese Kombination sorgt für eine automatische Durchflussregelung, die den hydraulischen Abgleich im System sicherstellt. Durch die Integration von Messnippeln ist eine einfache Überprüfung der Betriebsparameter möglich. Das Gehäuse aus robustem Gusseisen ist für den Einsatz mit Wasser sowie Glykolgemischen ausgelegt, was eine hohe Flexibilität in verschiedenen Anlagentypen ermöglicht.

Welche technischen Voraussetzungen bietet das Ventil?

Das Ventil ist für den Einbau in geschlossene Systeme konzipiert und zeichnet sich durch eine einfache Handhabung aus, da keine Spezialwerkzeuge für die Montage erforderlich sind. Mit einer Hublänge von 40 mm und einem maximalen Differenzdruck von 400 kPa bietet es eine zuverlässige Performance unter anspruchsvollen Betriebsbedingungen. Der Betrieb ist in einem Mediumtemperaturbereich von -10 °C bis 120 °C möglich, wodurch das Ventil sowohl für Heiz- als auch für Kühlanwendungen optimal geeignet ist.

Technische Daten

• Nenndurchmesser: DN 200
• Druckstufe: PN 16
• Durchflussbereich: 55,0 - 190,0 m3/h
• Gehäusewerkstoff: Gusseisen
• Max. Differenzdruck: 400 kPa
• Mediumtemperatur: -10 bis 120 °C
• Hublänge: 40 mm
• Anschlussart: ANSI Flansch

Das Oventrop Cocon QFC Regulierventil überzeugt durch seine robuste Bauweise aus Gusseisen und die präzise Kombination aus Durchfluss- und Regelventil. Mit einem Durchfluss von bis zu 190 m3/h und der Eignung für Glykolgemische bietet es eine zuverlässige Lösung für den hydraulischen Abgleich in komplexen Heiz- und Kühlsystemen. Die einfache Installation und die Möglichkeit zur Ansteuerung über Stellantriebe machen es zu einer effizienten Komponente für eine optimierte Raumtemperaturregelung in gewerblichen und industriellen Anlagen.
