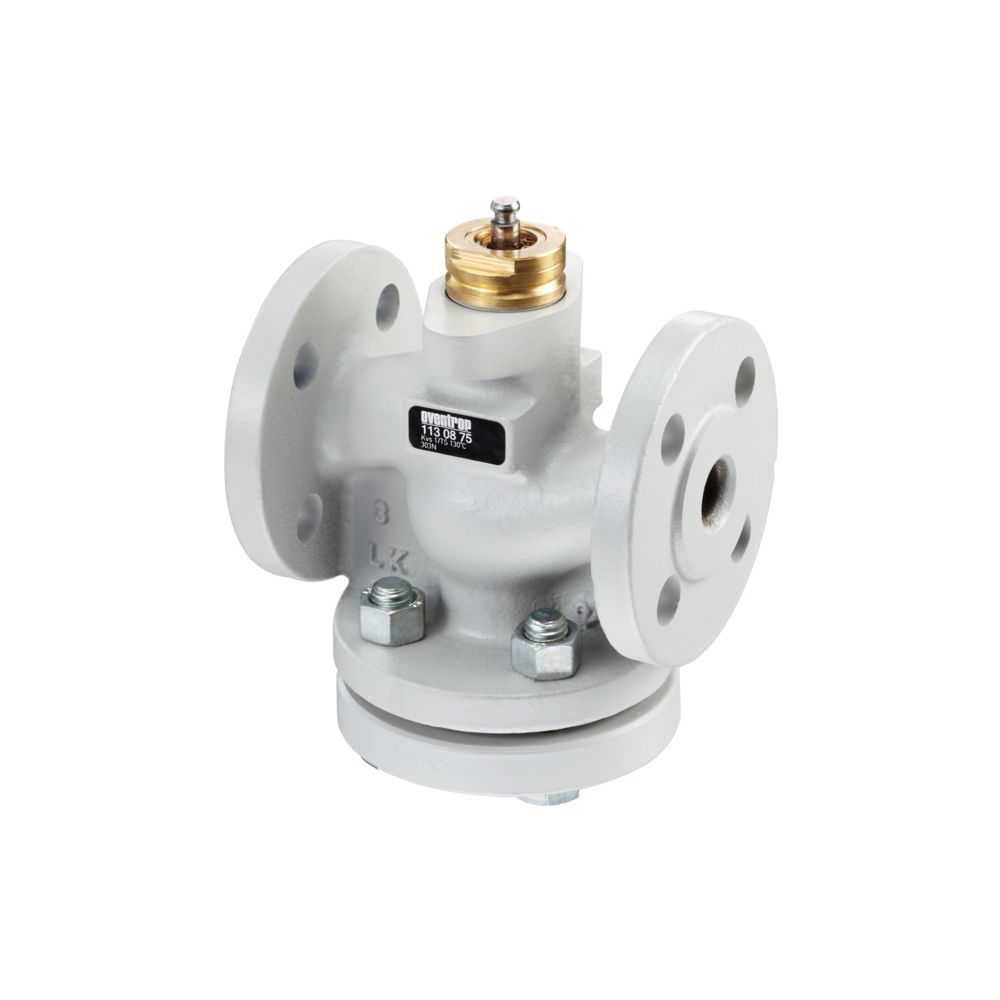

Oventrop Zweiwege-Ventil Flanschanschluss, DN 100

Das Oventrop Zweiwege-Ventil mit Flanschanschluss in der Nennweite DN 100 ist eine robuste Regelarmatur für den Einsatz in Zentralheizungs- und Kühlanlagen mit geschlossenen Kreisläufen. Die Armatur ist für den Betrieb mit nicht aggressiven Flüssigkeiten wie Wasser oder geeigneten Wasser-Glykol-Gemischen gemäß VDI 2035 ausgelegt. Durch die Materialkombination aus einem Gehäuse aus Grauguss, einem Kegel aus Messing und einer Spindel aus Edelstahl bietet das Ventil eine stabile Lösung für hydraulische Anwendungen.

Wie lässt sich das Ventil flexibel einsetzen?

Das Ventil ist standardmäßig als Zweiwege-Durchgangsventil konfiguriert, wobei der mittlere Stutzen durch eine Kappe verschlossen ist. Durch das Entfernen dieser Kappe kann das Bauteil als Dreiwegeventil verwendet werden, was die Anpassungsfähigkeit in Anlagenkonfigurationen erhöht. Die Installation erfordert keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge, was die Montage in bestehende Systeme effizient gestaltet.

Welche technischen Eigenschaften zeichnen das Ventil aus?

Die Armatur ist für einen Nenndruck von PN 16 ausgelegt und verfügt über eine gleichprozentige Kennlinien-Charakteristik im Durchgang sowie eine lineare Charakteristik im Bypass. Mit einem Kvs-Wert von 160 und einer Hublänge von 30 mm ist das Ventil auf die Anforderungen in der Heizungs- und Klimatechnik abgestimmt. Die metallische Kegel- und Sitzabdichtung sorgt für Funktionalität innerhalb eines Mediumtemperaturbereichs von 0 °C bis 130 °C.

Technische Daten

• Nenndurchmesser: DN 100
• Druckstufe: PN 16
• Kvs-Wert: 160
• Hublänge: 30 mm
• Gehäusewerkstoff: Grauguss (GJL-250)
• Max. Mediumtemperatur: 130 °C
• Min. Mediumtemperatur: 0 °C
• Kennlinien-Charakteristik: gleichprozentig
• Anschlussart: Flansch

Das Oventrop Zweiwege-Ventil überzeugt durch seine vielseitige Einsetzbarkeit als Zwei- oder Dreiwege-Regelarmatur in geschlossenen Heiz- und Kühlsystemen. Mit einer robusten Ausführung aus Grauguss, einer Druckfestigkeit von PN 16 und einem Kvs-Wert von 160 ermöglicht es eine präzise Durchflussregelung. Die einfache Montage und die Eignung für Temperaturen bis 130 °C machen es zu einer zuverlässigen Komponente für professionelle hydraulische Anlagen.
